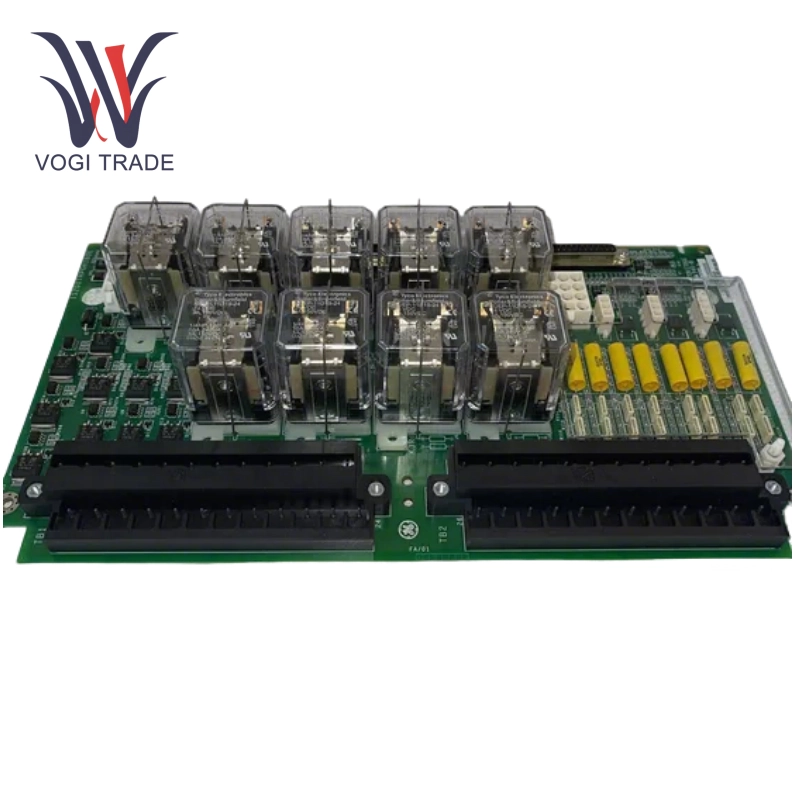

العلامة التجارية: GEالوصف: لوحة محطة الرحلة الأوليةالحالة: العلامة التجارية الجديدةشهادة ： خطاب ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200TRPGH1B IS200TRPGH1BDE هي لوحة طرفية رئيسية (PTTB) لسلسلة Mark VI و Mark Vie التي أطلقتها General Electric (GE). وهو مصمم لحماية السلامة والتحكم المنطقي في المعدات الصناعية مثل توربينات الغاز والتوربينات البخارية.
| تصنيع |
GE |
| النموذج خدريكون |
IS200TRPGH1B IS200TRPGH1BDE |
| رقم الطلب |
IS200TRPGH1B IS200TRPGH1BDE |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8517795000 |
| البعد |
35 سم*30 سم*6 سم |
| بُعد التعبئة |
37 سم*32 سم*8 سم |
| وزن |
1 كجم |
جهد المدخلات: 125 فولت DC (مزود طاقة صمام الملف اللولبي) / 28 فولت DC (مزود طاقة مرحل التحكم).
واجهة الاتصال: Ethernet ، ArcNet (متصلة بوحدة التحكم عبر منفذ APL 10-Pin).
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية.
سعة الإدخال/الإخراج: يدعم 3 صمامات ملوية (ETD ، أجهزة الرحلة الكهربائية) و 8 مدخلات كاشف اللهب.
تصميم زائد: يدعم TMR (التكرار المعياري الثلاثي) أو تكوين Simplex.
شهادة السلامة: UL معتمدة.
سمات
حماية رحلة الطوارئ: قطعت بسرعة مصدر الطاقة التوربيني الغازي من خلال دائرة الترحيل الثلاثي الزائد لمنع أضرار المعدات بسبب السرعة الزائدة وتخليط اللهب وغيرها من الأخطاء. يمنع متغير أكسيد المعادن المدمج (MOV) التداخل الكهرومغناطيسي ويضمن استقرار الإشارة.
مراقبة اللهب والتشخيص: GE IS200TRPGH1B IS200TRPGH1BDE يدعم 8 أجهزة الكشف عن اللهب Geiger-Mueller لمراقبة حالة الاحتراق في الوقت الفعلي. من خلال اكتشاف خط التحكم في خط التتابع ، قم بتشخيص حالة التلامس الترحيل وتحسين موثوقية النظام.
النموذجية وقابلية التوسع: يمكن استخدام GE IS200TRPGH1B IS200TRPGH1BDE مع لوحة VTUR (MARK VI) أو TTURH1C (MARK VIE) ، ودعم محرك التحكم وواجهة الأجهزة الخارجية.
تثبيت الأجهزة
اتصال صمام الملف اللولبي: قم بتوصيل 3 صمامات ملوية بالمجموعة الأولى من كتل طرفية I/O ، وتأكد من توصيل خط الطاقة (125 فولت DC) بمنفذ J1.
كاشفات اللهب: يتم توصيل 8 أجهزة الكشف من خلال المجموعة الثانية من الكتل الطرفية ، ويتم توفير الطاقة بواسطة منافذ J3 و J4 و J5.
تكوين النظام
اختيار وضع التكرار: تكوين TMR (إصدار H1A/H1B): 3 مرحلات زائدة لكل صمام الملف اللولبي.
تكوين بسيط (إصدار H2A/H2B): 1 ترحيل لكل صمام الملف اللولبي.
