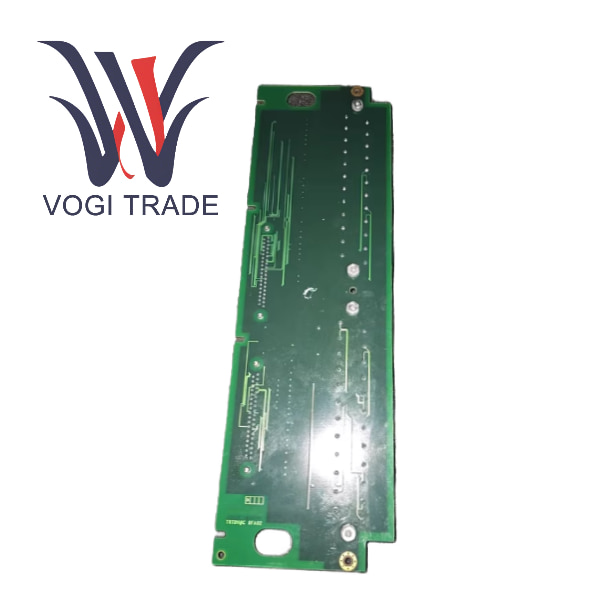

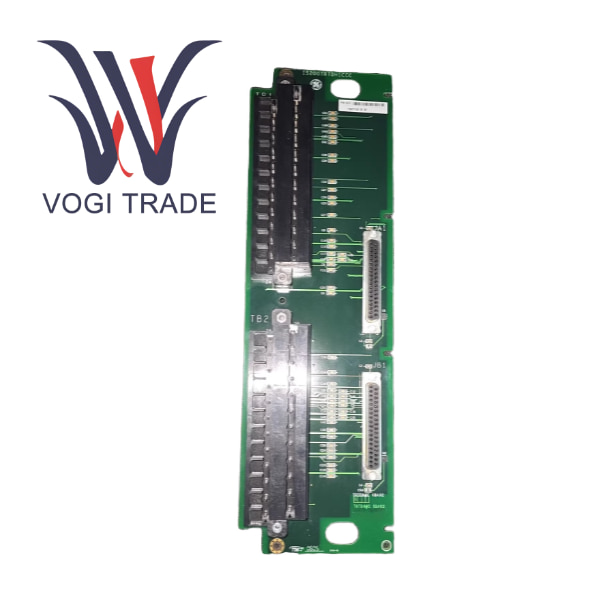

العلامة التجارية: جي ايالوصف: لوحة بسيطة مع موصلين من نوع DCالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 5مصطلح الدفع: تي / تيميناء الشحن: شيامنGE IS200TRTDH1DBB عبارة عن لوحة طرفية مخصصة لكاشف درجة الحرارة المقاومة ذات 8 قنوات مصممة بواسطة جنرال إلكتريك لتوربينات Mark VIe وMark VIeS وأنظمة التحكم في العمليات. باعتبارها مكونًا رئيسيًا في بنية الإدخال/الإخراج الموزعة من Mark VIe، فإن الوظيفة الأساسية لهذه اللوحة هي توفير واجهة أسلاك مادية آمنة وموثوقة وموحدة لأجهزة استشعار درجة الحرارة RTD في الموقع.
| تصنيع |
جنرال إلكتريك |
|
رقم الموديل |
IS200TRTDH1DBB |
| رقم الطلب |
IS200TRTDH1DBB |
| كتالوج |
مارك السادس |
|
بلد المنشأ |
الولايات المتحدة الأمريكية |
|
رمز النظام المنسق |
8479909090 |
| البعد |
11.5 سم * 4.5 سم * 3.8 سم |
| البعد التعبئة |
14*7 سم*6 سم |
| وزن |
0.22 كجم |
نظرة عامة على المنتج
GE IS200TRTDH1DBB عبارة عن لوحة طرفية مخصصة لكاشف درجة الحرارة المقاومة ذات 8 قنوات مصممة من قبل شركة جنرال إلكتريك لتوربينات Mark VIe وMark VIeS وأنظمة التحكم في العمليات. باعتبارها مكونًا رئيسيًا في بنية الإدخال/الإخراج الموزعة من Mark VIe، فإن الوظيفة الأساسية لهذه اللوحة هي توفير واجهة أسلاك مادية آمنة وموثوقة وموحدة لأجهزة استشعار درجة الحرارة RTD في الموقع. يعد IS200TRTDH1DBB نفسه عبارة عن محور أسلاك غير مزود بالطاقة ولا يقوم بأي معالجة للإشارات. بعد توصيل إشارات المقاومة الصادرة عن مستشعرات RTD الموجودة في الموقع بهذه اللوحة الطرفية عبر كابل محمي، يتم بعد ذلك نقلها عبر كابل شريطي مخصص عالي الكثافة إلى وحدة معالج الإدخال/الإخراج PRTD المثبتة على حامل الإدخال/الإخراج بخزانة التحكم. يرث هذا التصميم بشكل مثالي المتطلبات العالية لمراقبة درجة الحرارة في نظام Mark VI ويحسنها، ويعمل كجهاز أساسي لضمان المراقبة الدقيقة للمعلمات الرئيسية مثل درجات حرارة التحمل ودرجات حرارة الملفات للمعدات الحيوية مثل توربينات الغاز والتوربينات البخارية.
مقارنة بين المنتجات المماثلة
| صفات |
غي IS200TRTDH1DBB |
سيمنز SM331 آر تي دي |
بطاقة Emerson DeltaV M-Series RTD |
وحدة اكتساب RTD العامة |
| المفهوم المعماري |
نوع منفصل |
متكاملة / شبه منفصلة |
نوع منفصل |
مدمج |
| الميزة الأساسية |
أقصى قدر من الصيانة والموثوقية العالية |
تكامل عالي، تكلفة معتدلة |
قابلية صيانة جيدة وتكامل عميق لـ DCS |
مرنة ومنخفضة التكلفة |
| اتصال RTD |
يدعم بوضوح نظام الخط 2/3/4 |
يدعم عادةً أنظمة 2/3/4 أسلاك |
يدعم عادةً أنظمة 2/3/4 أسلاك |
يعتمد على النموذج المحدد |
| الحفاظ على الراحة |
لأقصى حد عملية خارج الموقع |
لأقصى حد عملية خارج الموقع |
عالي الكتلة الطرفية هي نوع مكون إضافي |
قليل يتطلب فتح علبة |
| منصة قابلة للتطبيق |
جنرال إلكتريك مارك VIe/VIeS |
سيمنز S7-300/400 |
إيمرسون دلتا في |
PC/PLC للأغراض العامة |
| تطبيق نموذجي |
تحمل المعدات الرئيسية / درجات حرارة الملف لمحطة توليد الكهرباء |
التحكم العام في العمليات |
مراقبة عملية معالجة البترول |
مختبر، مشروع صغير |
دليل التثبيت
التخطيط والإعداد
قم بتأكيد الكمية المطلوبة من TTRTDH1DBB بناءً على قائمة الإدخال/الإخراج
قم بتركيب قضيب DIN مقاس 35 مم في خزانة التحكم
ضع طلبًا على وجه التحديد للطول المقابل لكابلات شريط RTD الخاصة بشركة GE
التركيب الميكانيكي
قم بتحريك IS200TRTDH1DBB داخل حاجز DIN وقم بتثبيته
التوصيل الكهربائي
جانب النظام، أدخل طرفي كابل الشريط بإحكام في وحدة الإدخال/الإخراج PRTD وموصل TTRTDH1DBB، وقم بقفلهما.
الجانب الميداني، كمثال لنظام ثلاثي الأسلاك، قم بتوصيل السلك A الخاص بـ RTD بالمحطة RTD+.
قم بتوصيل السلك B والسلك C بمحطتي RTD على التوالي.
تأكد من أن مقاومات سلكي التعويض B وC متسقة قدر الإمكان، وهذا هو مفتاح فعالية التعويض ثلاثي الأسلاك.
قم بتوصيل طبقة حماية الكابل وقم بتأريضها عند نقطة واحدة في الخزانة.
التحقق والتشغيل
تحقق بعناية من جميع التوصيلات، وخاصة أسلاك A/B/C الخاصة بـ RTD.
بعد التشغيل، تحقق من خلال برنامج ToolboxST مما إذا كانت قراءات كل قناة من وحدة PRTD طبيعية وقارنها مع درجة الحرارة الفعلية المقاسة في الموقع للتحقق.
