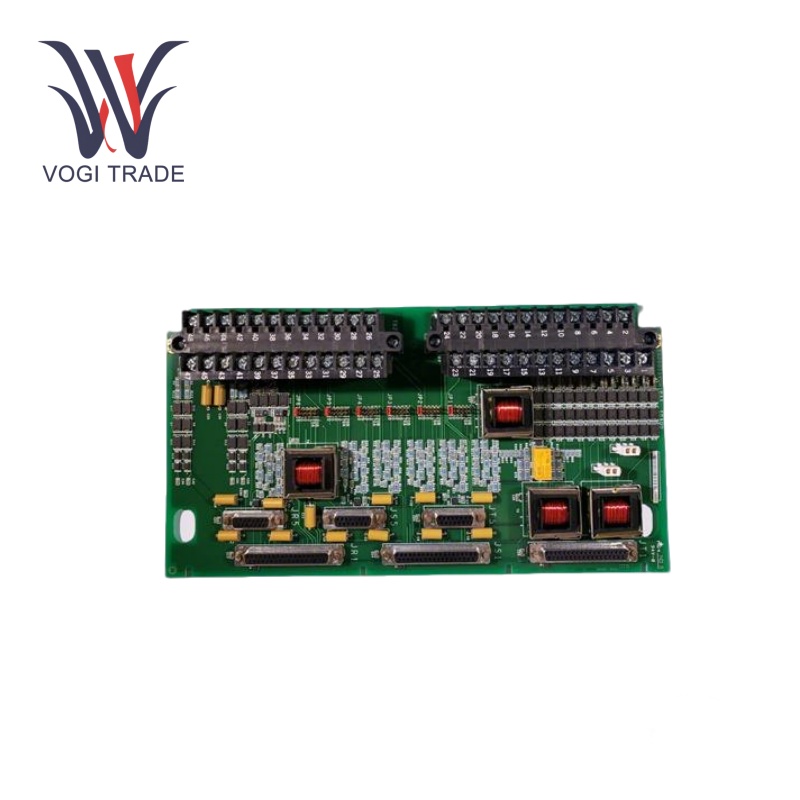

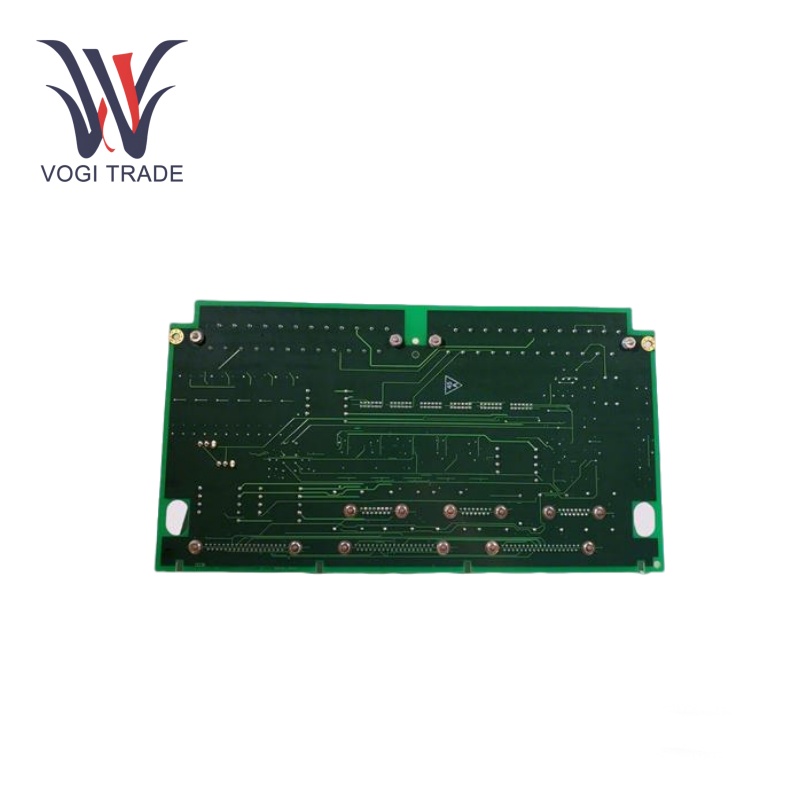

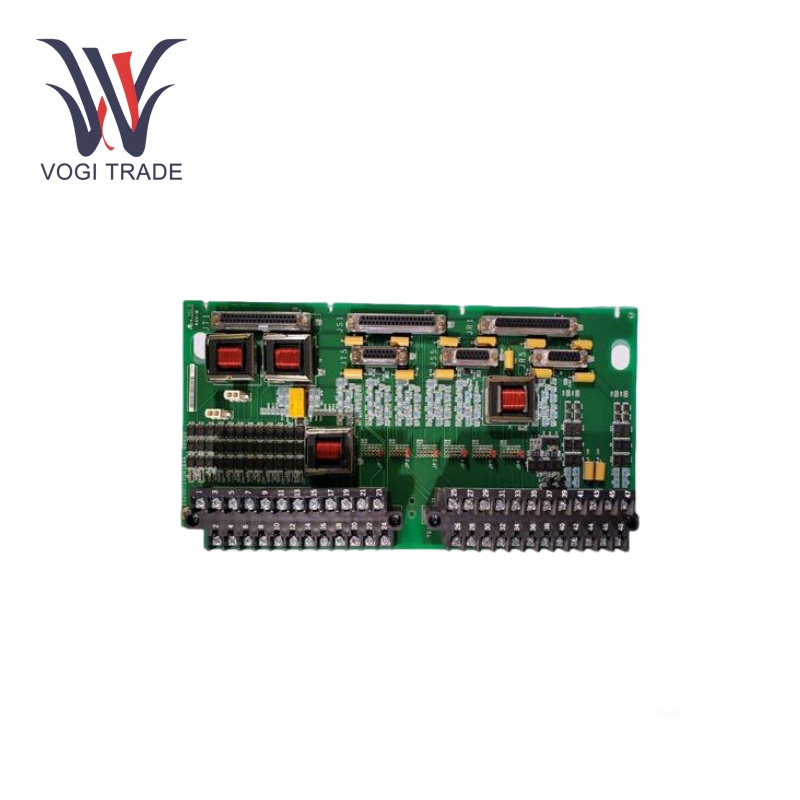

العلامة التجارية: GEالوصف: لوحة إنهاء المؤازرةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 17مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200TSVOH1BBB هي لوحة محطة إدخال/إخراج المؤازرة مصممة خصيصًا لنظام التحكم في التوربينات MARK VI. إنه يتفاعل مع اثنين من servovalves الهيدروليكية الكهربائية لتوفير تحكم دقيق ورصد التعليقات من خلال محول تفاضلي متغير خطي.
| تصنيع |
GE |
|
رقم النموذج |
IS200TSVOH1BBB |
| رقم الطلب |
IS200TSVOH1BBB |
| كتالوج |
مارك نحن |
|
بلد المنشأ |
الولايات المتحدة الأمريكية |
|
رمز HS |
8479909090 |
| البعد |
11.5 سم*4.5 سم*3.8 سم |
| بُعد التعبئة |
14 سم*7 سم*6 سم |
| وزن |
0.22 كجم |
المعلمات التشغيلية
جهد المدخلات: 24 VDC
الاستهلاك الحالي: 120 مللي أمبير
إشارات التناظرية: 0 إلى ± 50 VDC
إشارات التيار المتردد: ما يصل إلى 24 فولت مع
Cبغيضإشارات الحلقة: 4 هو 20 مللي أمبير
دعم التعليقات: يستوعب ما يصل إلى ثلاثة محولات تفاضلية متغيرة خطية (LVDTs) لكل قناة ، مما يسمح بتكوينات عالية أو متوسطة أو منخفضة.
مدخلات معدل النبض: 2 إلى 14 كيلو هرتز
المحترفميزات القناة
وظيفة تزويد الطاقة: لوحة الدائرة الدور الرئيسي لـ GE IS200TSVOH1BBB هو أن يكون بمثابة لوحة إمداد الطاقة. يوفر الطاقة للمكونات الفردية. يتيح ذلك أن تعمل أجهزة التحكم الصغيرة ووحدات الاتصال وواجهات الإدخال/الإخراج بشكل صحيح من خلال تزويدهم بالطاقة الكهربائية المطلوبة.
وظيفة واجهة الإشارة: يتم توفير قياسات الإشارة عبر نقاط اختبار TP الأربعة. تتيح هذه النقاط الفنيين مراقبة سلامة الإشارات التي تتحرك عبر النظام. هذا ضروري لتشخيص أداء النظام.
وظيفة الاتصال: يسهل اللوحة اتصال Ethernet مع موصل JACK. يمكّن هذا الاتصال اللوحة من الاتصال والتواصل مع آخر Mark VI أو Mark Vie أو EX2100 ، ومحطات الصيانة والمشغل. GE IS200TSVOH1BBB تسهل تبادل البيانات ، على سبيل المثال ، البيانات التشغيلية في الوقت الفعلي.
تثبيت
قم بإيقاف تشغيل النظام:قبل التثبيت ، تأكد من نظام Mark VI وجميع مصادر الطاقة ذات الصلة والمعدات المتصلة ، لتقليل إمكانات الصدمة الكهربائية والأضرار إلى المكونات المضافة.
حدد موقع فتحة التثبيت: سيتم توجيهك حول كيفية تثبيت GE IS200TSVOH1BBB في صندوق EUROPA للعكس. يحتوي المجلس على ملف تعريف معايير الصناعة كواجهة ميكانيكية وكهربائية.
تثبيت اللوحة: محاذاة اللوحة مع الفتحة ، وأدخلها بلطف في مكانها. تأكد من إدراج الموصلات الموجودة على جميع دبابيس حافة اللوحة بشكل صحيح في الفتحة. تأمين اللوحة تأكد من تشديدها. هذا يمنع اللوحة من الانفجار والتجول أثناء الاستخدام.
توصيل الكابلات: وفقًا لمخطط الأسلاك في النظام ، قم بتوصيل أي كابلات طاقة وكابلات الإشارة وكابل Ethernet. تحقق من جميع الاتصالات هي مخادف السلطعون ، لتجنب الاتصالات المتقطعة.
الطاقة والاختبار: بمجرد إجراء عمليات التثبيت واتصالات الكابلات ، قم بتشغيل النظام. استخدم GE IS200TSVOH1BBB الأمامي - LEDs لحالة اللوحة للمساعدة في التحقق من تشغيل GE IS200TSVOH1BBB والمكونات الأخرى.
نطاق التطبيق
التحكم في توربينات الغاز: اختبار ومعايرة المستشعرات والمشغلات ، أو واجهات مع أدوات حقل التوربين ، لمراقبة عمليات التوربينات والتحكم فيها.
الأتمتة الصناعية: تستخدم في الأنظمة القائمة على PLC لمراقبة العمليات والتحكم.
النفط والغاز: إشارات فعالة للعمليات المنبع وكذلك عمليات المصب.
استكشاف الأخطاء وإصلاحها
التفتيش البصري: ابحث عن أي ضرر جسدي أو أسلاك فضفاضة أو مكونات محترقة على السبورة.
شيكات الإشارة: استخدم معدات الاختبار المناسبة للتأكيد على أن إشارات المدخلات والإخراج في النطاق الاسمي.
إعدادات الطائر: تأكد من تعيين لاعبي JP1 إلى JP6 بشكل صحيح وفقًا للتطبيق.
اتصال الكابل: قم بتوصيل جميع الكابلات بشكل صحيح ، وخاصة في موصلات J5 و J3 و J4 وفحص التآكل.
دقة ردود الفعل: التحقق من صحة القراءات من LVDTs لضمان تعليقات دقيقة في وضع الصمام.
