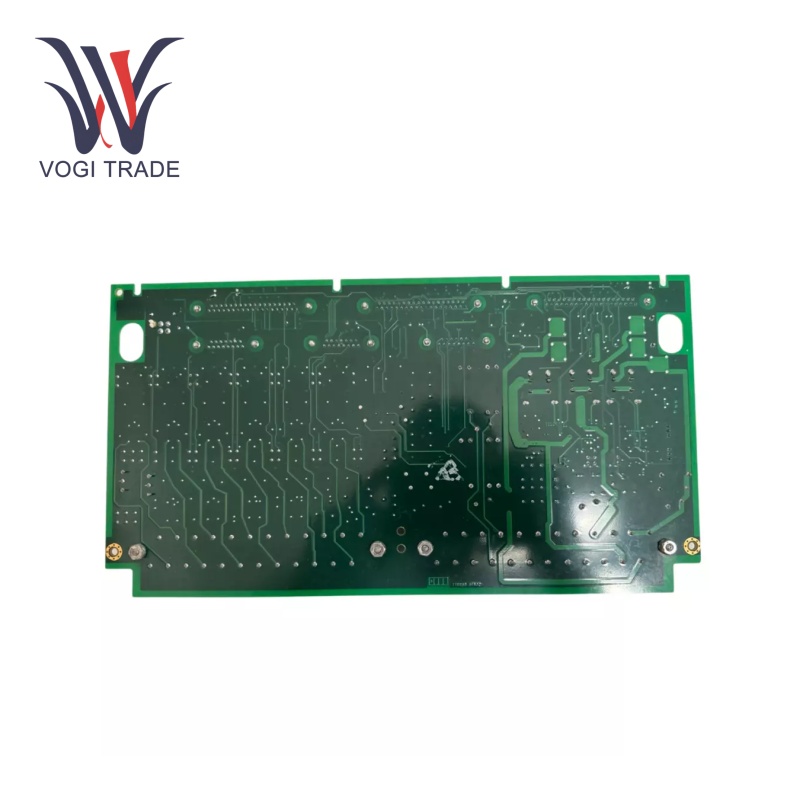

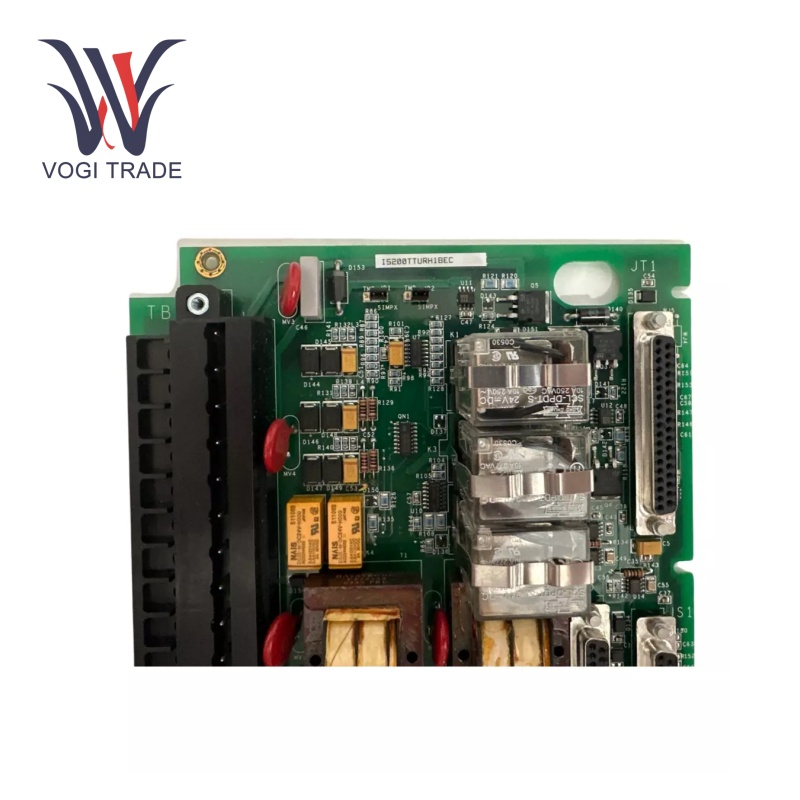

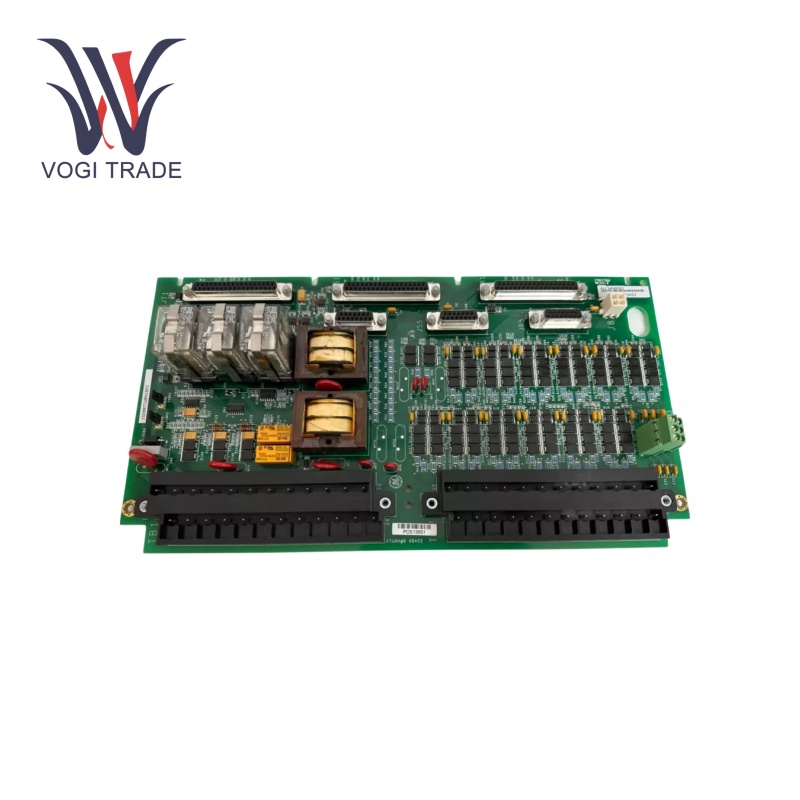

العلامة التجارية: GEالوصف: لوحة إنهاء التوربيناتالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200TTURH1BEC هي لوحة إدخال حماية التوربينات الأولية مصممة لنظام التحكم في التوربينات MARK VI. يعالج المدخلات من أجهزة معدل النبض السلبي لقياس سرعة التوربينات بدقة والمساعدة في مزامنة المولدات.
| تصنيع |
GE |
|
رقم النموذج |
IS200TTURH1BEC |
| رقم الطلب |
IS200TTURH1BEC |
| كتالوج |
مارك نحن |
|
بلد المنشأ |
الولايات المتحدة الأمريكية |
|
رمز HS |
8479909090 |
| البعد |
37 سم*30 سم*4 سم |
| بُعد التعبئة |
39 سم*32 سم*6 سم |
| وزن |
0.5 كجم |
المعلمات التشغيلية
تصنيف الجهد: 24V DC.
قنوات الإدخال: مزود بـ 12 جهازًا سلبيًا للنبض للمعنى الدقيق لعجلة الأسنان التوربينية ، مما يسهل قياسات سرعة الدوران الدقيقة.
تتابعs: يضم ثلاث مبادرات K25 و K25P و K25A التي يجب أن تقترب جميعًا من توفير 125 فولت DC إلى الكسارة الرئيسية.
نطاق معدل نبض MPU: يعمل ضمن نطاق معدل النبض من 2 هرتز إلى 20 كيلو هرتز ، ويستوعب متطلبات استشعار سرعة التوربين المختلفة.
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية.
ميزات المنتج
توزيع الطاقة: GE IS200TTURH1BEC يعمل كمحور للطاقة ، حيث يأتي الأساسي ، ويوزع الفولتية الصحيحة على المحطات المعنية. يضمن نظام توزيع الطاقة أن جميع الأنظمة الفرعية ، بما في ذلك وحدات الاتصال ، ووحدات الحصول على البيانات ، ودوائر التحكم ، تتلقى الطاقة المطلوبة للعمل الأمثل.
تكييف الإشارة: GE IS200TTURH1BEC يحتوي على دوائر لتكييف الإشارة. هذا يعني أنه سيقبل الإشارات الأولية من أجهزة الاستشعار ، والتي يمكن أن تكون ضعيفة أو صاخبة أو بتنسيق غير مناسب ، وسيقوم بتحويلها إلى إشارات نظيفة وتضخيم وموحدة يمكن للمكونات الأخرى الهضم بسهولة.
تدريب البيانات: GE IS200TTURH1BEC من المحتمل أن يكون لديه منفذ Ethernet للاتصالات عالية السرعة لأنظمة التحكم الأخرى ، ومنفذ تسلسلي للتحدث إلى الأجهزة القديمة ، وربما واجهة حافلة شبكة وحدة التحكم للسماح بالاتصالات الموثوقة في بيئة صناعية صاخبة. يمكن دمجها بسهولة في بيئات الأتمتة الصناعية المتطورة بسبب هذه المرونة في وسائل الاتصال.
قياس سرعة التوربين: يقبل المدخلات من أجهزة معدل النبض السلبي وتوفير بيانات دقيقة لسرعة التوربينات لنظام التحكم.
مساعدة متزامنة: يعمل مع لوحات PTUR و VTUR لمراقبة مزامنة المولدات ، مما يتيح لفائف قرب الكسارة في الأوقات المناسبة.
تنسيق التتابع الحماية: للسيطرة على الكسارة الرئيسية 52G ، يتم تنسيق المرحلات K25 و K25P و K25A.
تثبيت
الموصلات: JR5 لكابلات إشارة السرعة بالاشتراك مع وحدة VTUR و JR1 لواجهات الإشارة الأخرى ، توزع إشارات على الموصلات JR5 و JS5 و JT5 و JR1 و JS1 و JT1 لأنظمة التكرار المعيارية الثلاثي.
وسلكية بسهولة: شريطان طرفيان مع صفوف مزدوجة من الاتصالات لأسلاك 12 AWG.
نطاق التطبيق
التحكم في توربينات الغاز: GE IS200TTURH1BEC الممارسات التقليدية لأنظمة التحكم في الهواء والوقود والتدفق لتوربينات الغاز.
تحكم التوربينات البخارية: يوفر التحكم الدقيق والدقيق في تدفق البخار والضغط ودرجة الحرارة.
توليد الطاقة: تستخدم محطات الطاقة لعمليات المراقبة والتحكم الحرجة.
الأتمتة الصناعية: يمكن لـ GE IS200TTURH1BEC مضمنًا في الأنظمة المستندة إلى PLC لإدارة العمليات ومراقبتها.
النفط و GAs: من توفير التواصل مع الإشارات الموثوقة في عمليات المنبع إلى إنشاء بيئة مثالية في عمليات المصب.
استكشاف الأخطاء وإصلاحها
التفتيش البصري: فحص بعناية اللوحة للحصول على تعويضات مرئية أو اتصالات فضفاضة أو علامات فشل المكون.
التحقق من الإشارة مع اختبار الدخان: قم بتشغيل أدوات التشخيص للتحقق من أن إشارات الإدخال المختلفة من أجهزة معدل النبض في نطاق متوقع.
وظيفة التتابع: تحقق من أن المرحلات K25 و K25P و K25A إغلاق حسب الضرورة لتوفير الطاقة للكسارة الرئيسية.
سلامة الموصل: يجب فحص جميع الموصلات للاتصالات الصحيحة والآمنة.
العوامل البيئية: مراقبة نطاق درجة حرارة التشغيل المحددة من -30 درجة مئوية إلى +65 درجة مئوية ؛ يمكن أن تسبب أقصى درجات الحرارة الخارجية فشل حراري.
