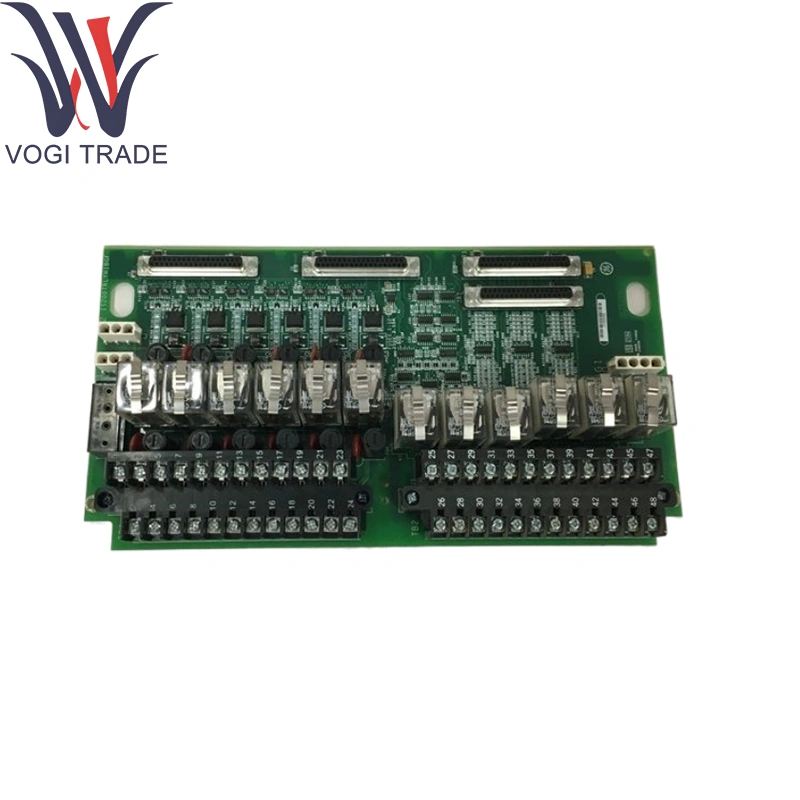

GE IS200TTURH1C التوربينات المحطة

GE IS200TTURH1C توربينات التوربينات الطرفية المعلمات الفنية

واجهة الموصل:

2 × 50 دبوسًا على طراز DIN ، موصلات I/O الخلفية

كتل طرفية للأسلاك القابلة للتوصيل (نوع المسمار أو نوع الربيع)

الدوائر: الاختراق السلبي - لا توجد مكونات نشطة أو تنظيم الطاقة

تصنيفات الكتلة الطرفية:

الجهد: ما يصل إلى 300VAC/DC

الحالي: ما يصل إلى 10 أ في كل محطة

البيئة:

درجة حرارة التشغيل: –40 درجة مئوية إلى +85 درجة مئوية

درجة حرارة التخزين: –55 درجة مئوية إلى +100 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل

الطلاء: IS200TTURH1CCC يتميز بطبقة مطابقة ClassC لمقاومة إضافية للرطوبة ورذاذ الملح والملوثات الكيميائية

وظيفة المنتج

يوفر واجهة موحدة منخفضة المستوى بين طائرة Markvie I/O-Pack Backplane وأسلاك الحقل

ينظم وتسميات الإشارة الفردية ، والطاقة ، والاتصالات للتثبيت والصيانة المبسطة

يتيح استبدال الوحدة النمطية السريعة عن طريق السماح بتوصل الكتل الطرفية

وحدات دعم الأساسية

ناقلات I/O حزم: IS42XPSCAH1B Series Series/Carrier Series Assemblies

وحدات التحكم: وحدة المعالجة المركزية Markvie ووحدات الطرفية (على سبيل المثال ، IS200TPROH1C)

لوحات الإدخال/الإخراج: أي مجموعة من وحدات I/O التناظرية أو المنفصلة أو التتابع أو السلامة أو التخصص

مكونات التمديد

خيارات الكتلة الطرفية:

كتل المسمار المسمار أو كتل المشبك الربيعي أو كتل من نوع الحاجز ، والتي تكون مفتاحًا بواسطة الوظيفة

مجموعات محول DIN-Reail: مقاطع وأقواس لتأمين لوحة Ttur على قضبان 35 مم

ملحقات إدارة الكابلات: مشابك القناة والضغط على الأسلاك المجمعة للأسلاك المجمعة

مجموعات طلاء مطابقة: مجموعات الخدمة الميدانية لتطبيق أو تجديد الطلاء على لوحات قياسية

دعم البرمجيات

التكوين: لا شيء - أجهزة سلبية بشكل كامل ؛ لا توجد برامج تشغيل أو برامج برامج أو برامج

التشخيص: معرف الوحدة النمطية التي تم فحصها في نظام التشغيل ؛ تم تسجيل علامات الوحدة غير الصحيحة أو المفقودة في تشخيصات وحدة التحكم

الوثائق: موصوفة في دليل تثبيت GE Markvie I/O ودليل مرجعي لوح الطرف
