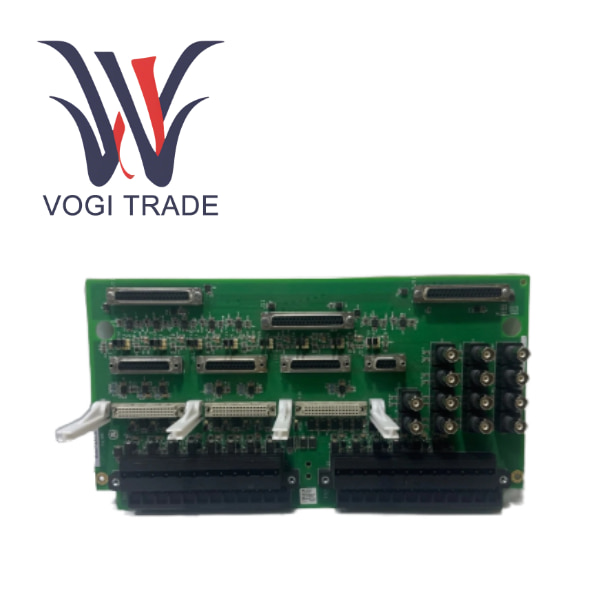

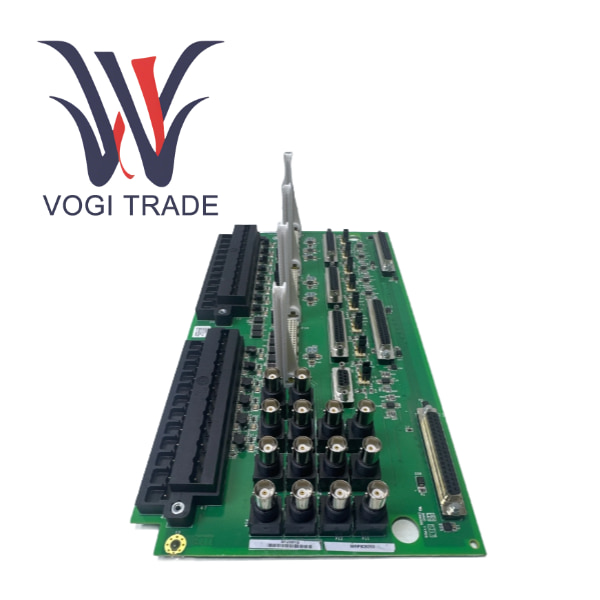

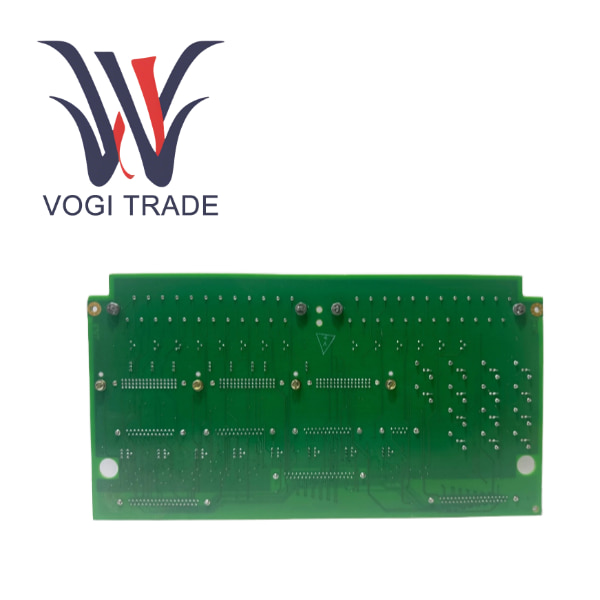

جنرال إلكتريك IS200TVBAH2ABC

نظرة عامة على المنتج

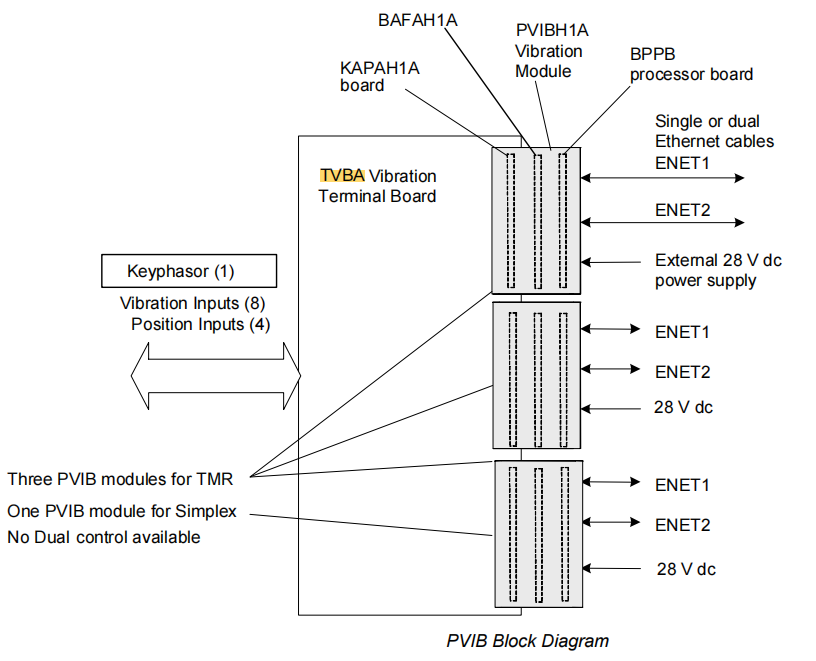

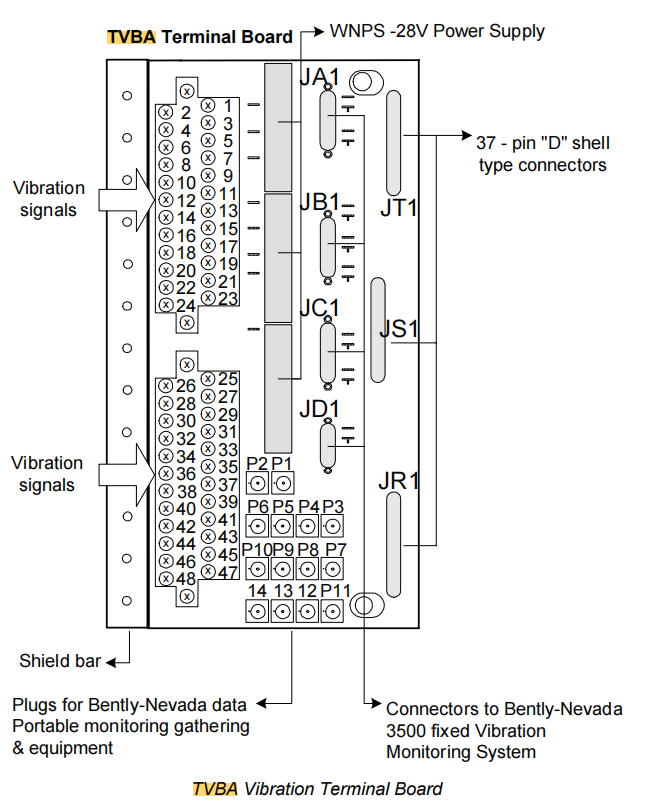

إن GE IS200TVBAH2ABC عبارة عن لوحة طرفية لإدخال الإشارة الديناميكية عالية الأداء وعالية الكثافة تم تطويرها خصيصًا بواسطة General Electric لتوربينات Mark VIe وMark VIeS وأنظمة التحكم في العمليات. تعد هذه اللوحة مكونًا رئيسيًا في بنية الإدخال/الإخراج اللامركزية Mark VIe وهي مصممة خصيصًا لمراقبة حالة الآلات الدوارة وحمايتها. وتتمثل وظيفتها الأساسية في توفير واجهة أسلاك مادية آمنة وموثوقة ومنخفضة الضوضاء للإشارات التناظرية ذات المستوى المنخفض وواسعة النطاق من أجهزة الاستشعار الدقيقة مثل أجهزة استشعار التيار الدوامي ومقاييس التسارع وأجهزة الكشف عن الزلازل. يعد IS200TVBAH2ABC نفسه محورًا نشطًا أو طرفيًا مزودًا بدائرة تكييف إشارة بسيطة. يتم توصيل إشارات المستشعر الموجودة في الموقع بهذه اللوحة الطرفية عبر كابلات محمية، ثم يتم نقلها عبر كابل شريطي مخصص عالي الكثافة إلى وحدة معالج الإدخال/الإخراج VVIB (إدخال الاهتزاز) أو SAMB (المراقبة الصوتية) المثبتة على حامل الإدخال/الإخراج بخزانة التحكم. يضمن هذا التصميم عدم إزعاج الإشارات الديناميكية الضعيفة أثناء الإرسال، مما يضع أساسًا متينًا للأجهزة لتحقيق تقييم دقيق للصحة الميكانيكية، والإنذار المبكر بالأخطاء، وحماية موثوقة عند تجاوز الحد.

نطاق صناعة التطبيق

يتم تطبيق IS200TVBAH2ABC بشكل أساسي في الصناعات التي تحتوي على معدات دوارة كبيرة وحرجة وتعتمد أنظمة التحكم GE Mark VIe/VIeS.

صناعة الطاقة الكهربائية

مراقبة اهتزاز العمود واهتزاز المحمل والإزاحة المحورية للتوربينات البخارية وتوربينات الغاز والمولدات ومضخات مياه التغذية.

البترول والغاز الطبيعي

مراقبة شاملة للحالة الميكانيكية لضواغط خطوط الأنابيب طويلة المدى، وضواغط تبريد محطات الغاز الطبيعي المسال، والمعدات التي تعمل بالتوربينات على المنصات البحرية.

الصناعة الكيميائية والبتروكيماوية

مراقبة الآلات التوربينية الرئيسية مثل أوعية التفاعل الكبيرة، وضواغط الغاز الاصطناعي، وضواغط الغاز التكسير.

الصناعات الثقيلة الأخرى

مراقبة المراوح الكبيرة، والمضخات، والمحركات الرئيسية لمصانع الدرفلة، وما إلى ذلك.

تحديثات المنتج والتقدم التكنولوجي

اعتمدت الأنظمة المبكرة عادةً على نظام Bently Nevada 3500 المستقل لمراقبة الاهتزازات وحمايتها، والتفاعل مع DCS من خلال الأسلاك الصلبة أو الاتصالات، مما أدى إلى ظهور صوامع معلومات ومشكلات صيانة معقدة.

في عصر Mark VIe، تم تقديم حل متكامل لـ VVIB/SAMB + TVBA، مما أدى إلى دمج وظائف الحماية الأساسية داخل DCS، وتحقيق التكامل بين التحكم والحماية. كان هذا تقدمًا كبيرًا في الممارسة الهندسية.

الحالية والمستقبلية

يتحسن باستمرار معدل أخذ العينات والدقة وكثافة القنوات لوحدات الإدخال/الإخراج عالية الأداء.

قد تقوم وحدات الإدخال/الإخراج المستقبلية على مستوى حوسبة الحافة بإجراء تحويل فوري سريع (FFT) أولي أو استخراج الميزات محليًا، مع تحميل النتائج الرئيسية فقط، وبالتالي تقليل العبء على الشبكة والخوادم.

السحابة والذكاء الاصطناعي، يمكن تحميل بيانات الاهتزاز الأصلية إلى السحابة من خلال بوابة آمنة، واستخدام خوارزميات الذكاء الاصطناعي والتعلم الآلي للتنبؤ بالأخطاء بشكل أكثر دقة وإدارة الصحة.

مواصفات المنتجالخصائص والمعلمات

سلسلة المنتجات               نظام الإدخال/الإخراج GE Mark VIe / Mark VIeS

نوع الوحدة                 لوحة طرفية لإدخال الاهتزاز/الإزاحة/التسارع (لوحة طرفية لإدخال الاهتزاز/الإزاحة/التسارع)

الموديل                        IS200TVBAH2ABC

مراجعة الأجهزة        H2A

مواصفات القنوات والإشارة

عدد قنوات الإدخال     8 قنوات

أنواع أجهزة الاستشعار المدعومة

مستشعر تيار إيدي        يستخدم لقياس اهتزاز العمود، والإزاحة المحورية، والتمدد التفاضلي، والانحراف المركزي، ومرحلة المفتاح. عادةً ما يتم إخراج -2V إلى -18V DC مع إشارة اهتزاز تيار متردد 0-10Vpp متراكبة.

مقياس التسارع                 يستخدم لقياس الاهتزاز المطلق لمقعد المحمل أو الغلاف. يمكن أن يدعم ICP/IEPE أو يشحن مقاييس التسارع من نوع الإخراج.

جهاز استشعار الزلازل                يستخدم لمراقبة الاهتزازات ذات التردد المنخفض.

مصدر طاقة الإثارة     بالنسبة لمقاييس التسارع ICP/IEPE، ستوفر اللوحة الطرفية أو وحدة VVIB المصاحبة +24 فولت تيار مستمر، وإثارة مصدر تيار ثابت 2-10 مللي أمبير. بالنسبة لأجهزة استشعار التيار الدوامي، يتم توفير الإثارة عادةً بواسطة المضخم الأولي (Proximitor)، وتستقبل لوحة TVBA إشارة الخرج الخاصة بها فقط.

النطاق الترددي للإشارة             يدعم إشارات النطاق العريض، بنطاقات نموذجية تتراوح من 0 هرتز إلى 10 كيلو هرتز أو أعلى لتلبية متطلبات المراقبة للآلات الدوارة عالية السرعة.
