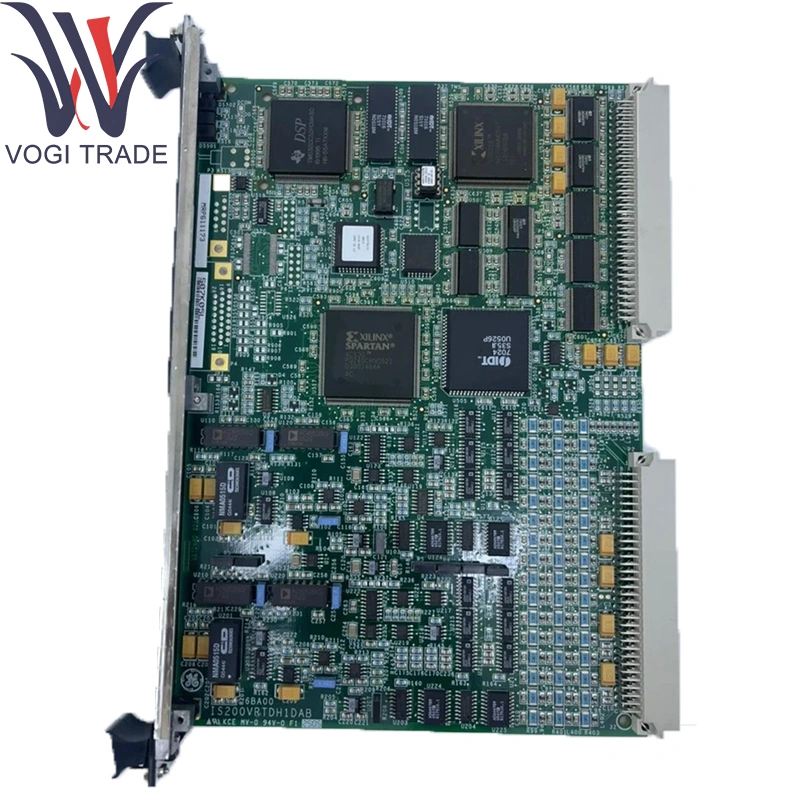

العلامة التجارية: GEالوصف: IS200VRTDH1Dالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 13مدة الدفع: T/T.ميناء الشحن: شنتشنتجمع ألواح GE IS200VRTDH1D بين استشعار الاهتزاز عالي السرعة مع قياس درجة حرارة RTD الدقيقة في وحدة I/O واحدة.
| تصنيع |
GE |
| رقم النموذج |
IS200VRTDH1D |
| رقم الطلب |
IS200VRTDH1D |
| كتالوج |
مارك نحن |
| وصف |
GE IS200VRTDH1D IS200VRTDH1DAB VME RTD CARD |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
178 × 330 × 160 مم |
| وزن |
0.39 كجم |
المعلمات الفنية
القنوات:
مدخلات الاهتزاز 4 × (إشارات التسارع IEPE/± 10 V)
مدخلات 4 × RTD (PT100/PT1000 ، 2-/3-/4-wire)
مدخلات الاهتزاز:
نوع الإشارة: مدمج في الإثارة الحالية (4 مللي أمبير) لأجهزة استشعار IEPE ، أو المدخلات المباشرة ± 10 V
النطاق الترددي: 0.1 هرتز إلى 5 كيلو هرتز
القرار: 24 بت Δς ADC
معدل أخذ العينات: ما يصل إلى 10 كيلو هرتز لكل قناة ، متزامن
حماية المدخلات: ± 35 V المشبك ، حماية قطبية عكسية
مدخلات RTD:
الأنواع المدعومة: معيار PT100 (IEC-751) ؛ PT1000 مدعوم اختياريا عبر القالب الهندسي
الدقة: ± 0.1 درجة مئوية عند 0 درجة مئوية إلى ± 0.2 درجة مئوية النطاق الكامل
القرار: 0.01 درجة مئوية
معدل أخذ العينات: 10 عينات/ثانية لكل قناة
تعويض تقاطع البرد: غير مطلوب ؛ قياس المقاومة المباشرة
العزلة: قناة معززة إلى القناة والقناة إلى الأرض (> 1 كيلو فولت) لجميع القنوات
البيئة:
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التكثيف
تنطبق هذه المعلمات على GE IS200VRTDH1D.
وظيفة المنتج
GE IS200VRTDH1D يدمج الاهتزازات عالية السرعة وتشخيص درجة الحرارة في لوحة طرفية واحدة. ظروف الوحدة النمطية ، والرقمنة ، والطوابع الزمنية لإشارات مقياس مقياس مقياس التسارع ومقاومة RTD ، وإعادة توجيه بيانات الصحة والأداء في الوقت الفعلي عبر ناقل Ionet Ethernet إلى وحدة المعالجة المركزية Mark Vie لمراقبة الاهتزاز المتقدمة ، ورحلات الحماية ، وتحليل الاتجاه الحراري.
وحدات دعم الأساسية
حزمة I/O حزمة: IS42XPSCAH1B POWER/CARRIRES
وحدة التحكم في وحدة التحكم: Mark Vie CPU (على سبيل المثال ، IS200TPROH1C) تنفيذ منطق الحماية القائم على الاهتزاز وعناصر التحكم الحرارية
لوحات I/O التكميلية:
مدخلات منفصلة عالية السرعة (IS200SDIIH1ADB) لالتقاط الأحداث
برامج تشغيل الملف اللولبي/الترحيل (IS200SRTDH2A) لشراء الرحلة
مدخلات التناظرية- المدخلات الحالية (IS220PAICH1A)
GE IS200VRTDH1D تعمل داخل هذا النظام البيئي.
مكونات التمديد
كتل الطرفية القابلة للتراكم: كتل المسمار 34 في اتجاه مع وظائف إنهاء الدرع لدروع التسارع
مجموعات جبل Din- السكك الحديدية واللوحة: مقاطع محول وأقواس الزاوية لثلاثي السكك الحديدية 35 ملم أو لتركيب اللوحة
ملحقات التدريع: مشابك درع الكابلات وخرز الفريت لقمع EMI على كابلات الاهتزاز
تركيبات المعايرة: محاكاة إشارة التسارع وصناديق مقاومة RTD للتحقق من الموقع
مجموعة خدمة الطلاء المطابقة (ل 1 DAB): مجموعة خدمة الميدان لتجديد الطلاء المقاوم للرطوبة
جميع الملحقات تدعم GE IS200VRTDH1D.
دعم البرمجيات
التكوين والمعايرة:
وضع القناة (IEPE مقابل ± 10 فولت) وأسلاك RTD المحددة عبر قوالب GE ControlSt ™/Toolboxst ™
معالجات المعايرة على الخط لحساسية مقياس التسارع وتعديلات RTD SPAN
التشخيصات والمراقبة:
سعة الاهتزاز في الوقت الحقيقي ، وعلامات مشغل المجال ، وحالة صحة RTD في علامات HMI و OPC-DA
الاختبار الذاتي على الطاقة- مع أعلام التشخيص في سجلات وحدة التحكم
تحديثات البرامج الثابتة: يتم تسليمها كجزء من إصدارات نظام Mark Vie ؛ تم تطبيقه عبر Toolboxst ™
الوثائق: مفصلة في دليل تثبيت GE Mark Vie/Vies I/O ودليل مرجع وحدة إدخال الاهتزاز و RTD
أدوات البرمجيات تكوين GE IS200VRTDH1D.
