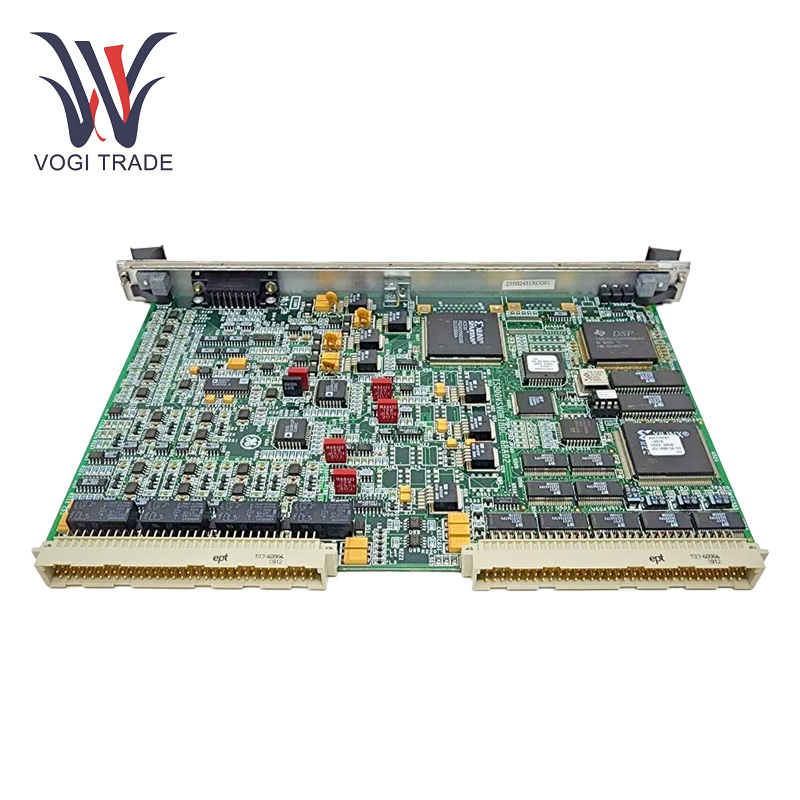

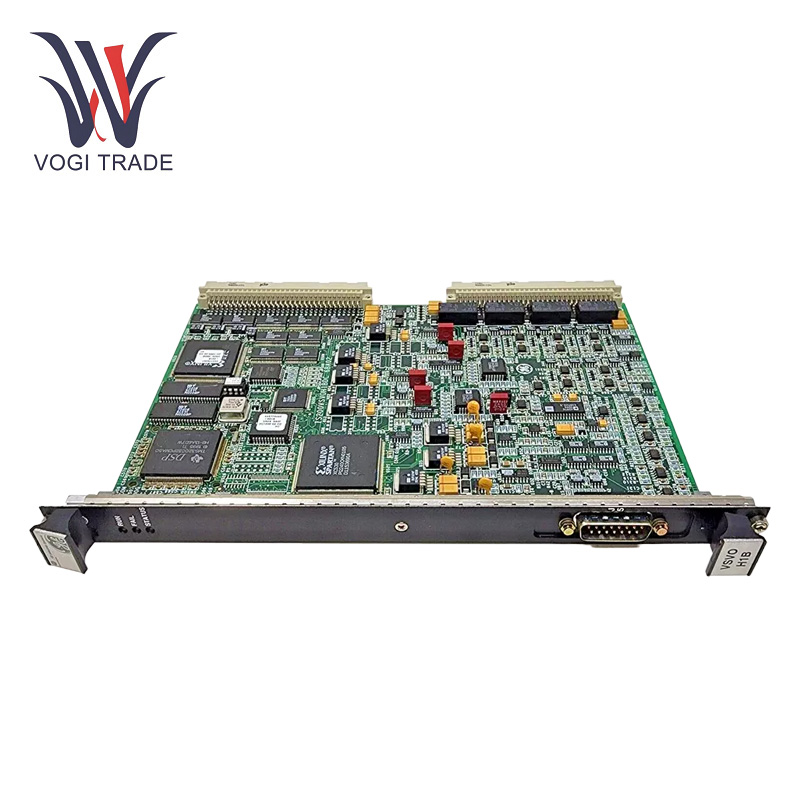

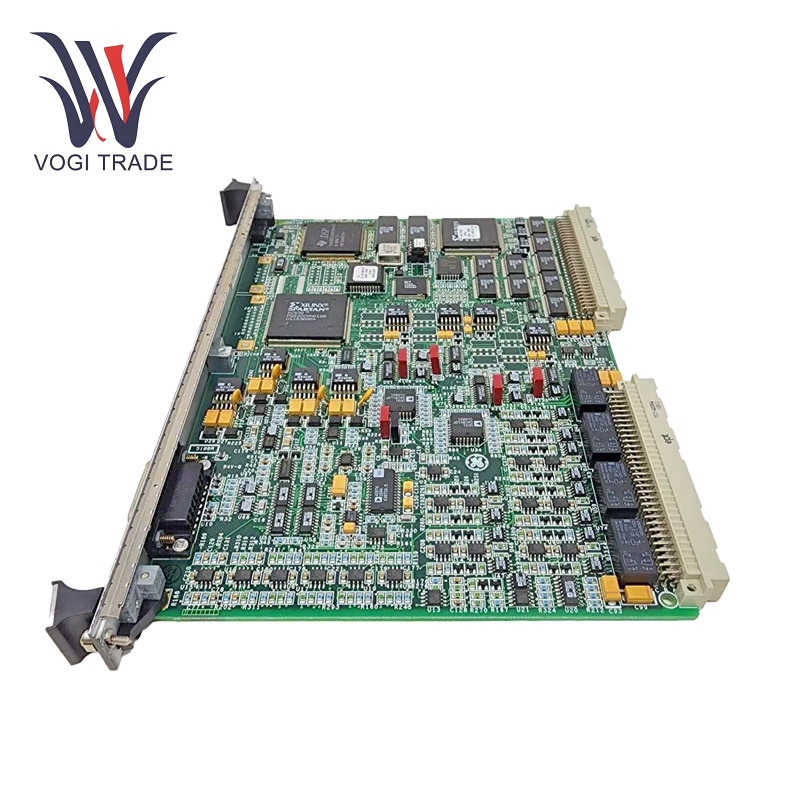

العلامة التجارية: GEالوصف: لوحة التحكم VME Servoالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 45مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200VSVOH1B هي لوحة تحكم VME Servo مصممة لنظام التحكم في التوربينات Mark VI. يدير أربعة servovalves electro-hydraulic ، وتنظيم تدفق البخار والوقود ، ويعالج ردود الفعل في وضع LVDT للتحكم الدقيق في الصمام.
| تصنيع |
GE |
| رقم النموذج |
IS200VSVOH1B IS200VSVOH1BDC |
| رقم الطلب |
IS200VSVOH1B IS200VSVOH1BDC |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
40 سم*35 سم*5 سم |
| بُعد التعبئة |
42 سم*37 سم*7 سم |
| وزن |
1.5 كجم |
معلمات التشغيل
قنوات التحكم المؤازرة: يدير أربعة صمامات مؤازرة كهربائية هيدروليكي ، كل منها يوفر مخرجات تيار ثنائية الاتجاه للتحكم في صمامات البخار والوقود.
ردود الفعل الموقف: استخدام المحولات التفاضلية المتغيرة الخطية (LVDTs) للحصول على ردود فعل دقيقة في وضع الصمام ، ودعم ما يصل إلى ستة مدخلات LVDT.
الإثارة LVDT: يولد جهد إثارة موجة جيبية 3.2 كيلو هرتز ل LVDTs ، مما يضمن استشعار الدقة في الموضع.
مدخلات معدل النبض: يشمل ثلاثة مدخلات تدفق معدل النبض للتطبيقات التي تقيس معدلات تدفق الوقود.
نطاق درجة الحرارة: -40 درجة مئوية إلى +85 درجة مئوية.
ميزات المنتج
إمدادات الطاقة والتوزيع: GE IS200VSVOH1B هو في الأساس مركز قوة. يحلل القوة الواردة ثم يوزعها بطريقة منظمة على الأنظمة الفرعية المختلفة.
تكييف الإشارة وتحويلها: GE IS200VSVOH1B يتميز بقدرات تكييف الإشارات المتطورة. إنه قادر على ترقيم الإشارات التناظرية من أجهزة الاستشعار بحيث يمكن معالجتها بواسطة وحدات التحكم الرقمية. وظيفة أخرى هي تشكيل إشارات من مصادر خارجية لتلبية احتياجات مقاومة الدوائر الداخلية ، والمساعدة في سلامة الإشارة مع تقليل دخول الضوضاء.
دعم واجهة الاتصال: وكذلك وحدة التحكم المضمنة الأساسية ، فهي SCU ، وهي تشترك في واجهة اتصال تدعم منافذ اتصال متعددة. GE IS200VSVOH1B ربما يحتوي أيضًا على منفذ Ethernet للتواصل عالي السرعة مع أنظمة التحكم الأخرى ومحطات المراقبة عن بُعد. كما أن لديها واجهات تسلسلية مثل 232 روبية و 485 روبية ، والتي تسمح بالتوافق مع الأجهزة القديمة والأداء في المواقع الصناعية الصاخبة. باستخدام بروتوكولات الاتصال ، تساعد هذه الواجهات في التكيف مع أكثر من نوع واحد من إعدادات الأتمتة الصناعية.
تثبيت
جبل: GE IS200VSVOH1B يذهب إلى أي فتحة واحدة من رف VME والرافعات العلوية والسفلية يشرك التوتر على موصلات الحافة.
تأمين: تشديد مسامير الأسير في أعلى وأسفل اللوحة الأمامية لتأمين اللوحة.
الاتصال: يجب أن يستفيد التواصل مع الإشارة من الكابلات المتصلة بموصل J5 في اللوحة الأمامية وموصلات J3/J4 في لوحة VME الخلفية.
تصل السلطة: قم بتشغيل رف VME بعد التثبيت ، ومراقبة LEDs اللوحة الأمامية ، وتحقق من مؤشرات التشخيص.
Aنطاق pplication
التوربينات الغازية والبخار:يتحكم في الصمامات الوقود والبخار للحفاظ على كفاءة التوربينات.
طاقة النباتات الجنرال: تحسين إعدادات التوربينات لإنتاج الطاقة المسموح به.
التحكم في العملية الصناعية: يتطلب GE IS200VSVOH1B التحكم في الآلات التنظيم الدقيق لتدفق السوائل وتحديد المواقع في العمليات الصناعية الحرجة.
استكشاف الأخطاء وإصلاحها
التفتيش البصري: فحص اللوحة للحصول على أضرار جسدية أو اتصالات فضفاضة أو علامات على ارتفاع درجة الحرارة.
مؤشرات LED: تحقق من LEDs اللوحة الأمامية Run Green Blink يعني التشغيل العادي ، والفشل الصلب يشير إلى خطأ ، وتشير وميض البرتقال إلى حالة إنذار.
التحقق من الإشارة: استخدم أدوات التشخيص للتحقق من سلامة إشارات التغذية المرتدة LVDT ، ومخرجات التيار المؤازرة ، ومدخلات معدل النبض.
التحقق من التكوين: تحقق من أن إعدادات الطائر وتكوينات الطائر تتوافق مع متطلبات النظام والتطبيق
الظروف البيئية: يجب أن تمتثل بيئة التشغيل لنطاقات درجة الحرارة والرطوبة المحددة لتجنب التأثير على الأداء.
