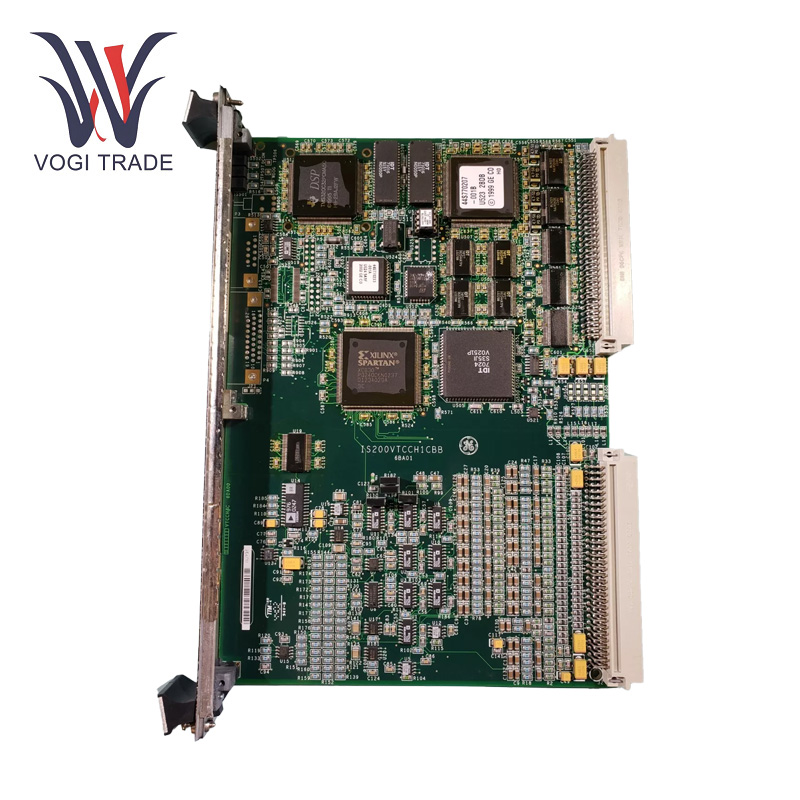

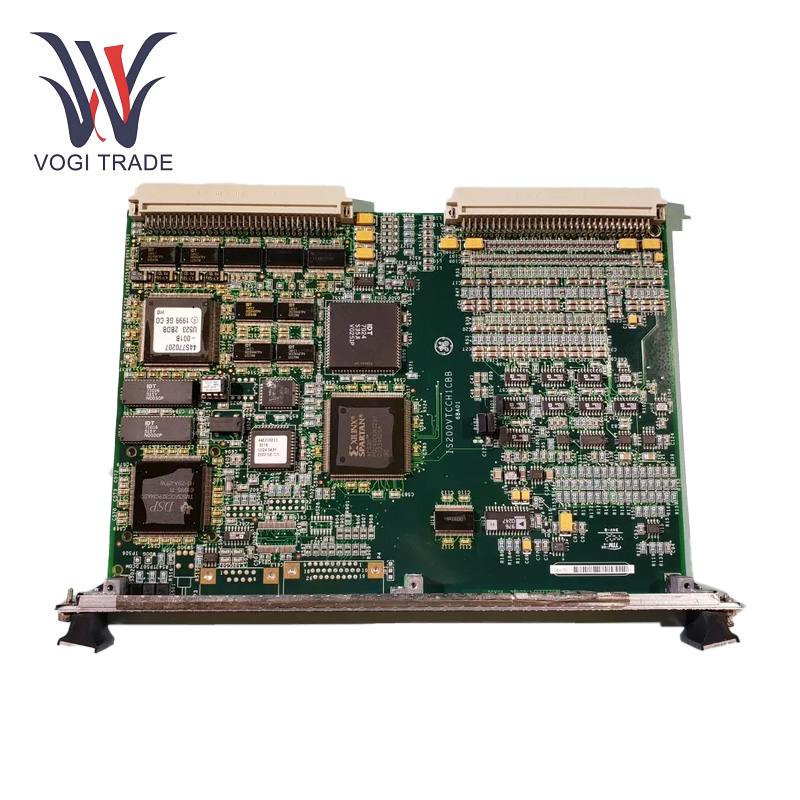

العلامة التجارية: GEالوصف: لوحة الإدخال الحراريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 22مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200VTCCH1C هي لوحة قناة التحكم في التوربينات المستخدمة في نظام التحكم في التوربينات MARK VI. يقوم المجلس بمعالجة الإشارات التناظرية والرقمية ، ويدعم حلقات التحكم لإدارة التوربينات الدقيقة ، وتكامل مع مكونات النظام الأخرى للتشغيل المنسق.
| تصنيع |
GE |
| رقم النموذج |
IS200VTCCH1C |
| رقم الطلب |
IS200VTCCH1C |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
40 سم*35 سم*5 سم |
| بُعد التعبئة |
42 سم*37 سم*7 سم |
| وزن |
1.5 كجم |
معلمات التشغيل
جهد إمدادات الطاقة: يعمل مع مزود الطاقة 24V DC.
نطاق درجة الحرارة:-40 درجة مئوية إلى +85 درجة مئوية.
معالجة الإشارة: معالجة الإشارات التناظرية والرقمية ، والتعامل مع المدخلات من مختلف المستشعرات والمخرجات للتحكم في المحركات.
تكوين حلقة التحكم:يدعم حلقات التحكم المتعددة ، مما يتيح التنظيم الضيق لمعلمات التوربينات مثل السرعة والضغط ودرجة الحرارة.
المدخلات والمخرجات: قادرة على التعامل مع مجموعة متنوعة من إشارات المستشعرات والمشغل ، بما في ذلك LVDTs للحصول على ردود فعل دقيقة.
ميزات المنتج
إجمالي التحكم في سرعة التوربين: يعد GE IS200VTCCH1C جزءًا لا يتجزأ من النظام الذي تتمثل مهمته في التحكم في سرعة التوربينات لضمان التشغيل الآمن والفعال للتوربين.
السلامة والحماية: خلال العملية ، يتتبع المعلمات الأساسية وبمجرد حدوث ظروف غير طبيعية ، فإنه ينفذ إجراءات وقائية.
التواصل مع المكونات الأخرى:واجهات GE IS200VTCCH1C مع لوحات التحكم في التوربينات الأخرى وأجهزة الاستشعار والمشغلات لتشكيل حل متكامل للتحكم في التوربينات.
إدخال درجة الحرارة والتحويل: في جوهرها ، تعمل GE IS200VTCCH1C كوحة طرف إدخال حرارية. يستغرق الإشارات الحرارية التناظرية ويحولها إلى بيانات رقمية باستخدام محول A/D الداخلي 16 بت. يتم تقديم البيانات بتنسيق رقمي أسهل على أنظمة التحكم الأخرى للعمل معها ، مما يتيح أداء درجة حرارة دقيقة في العمليات الصناعية.

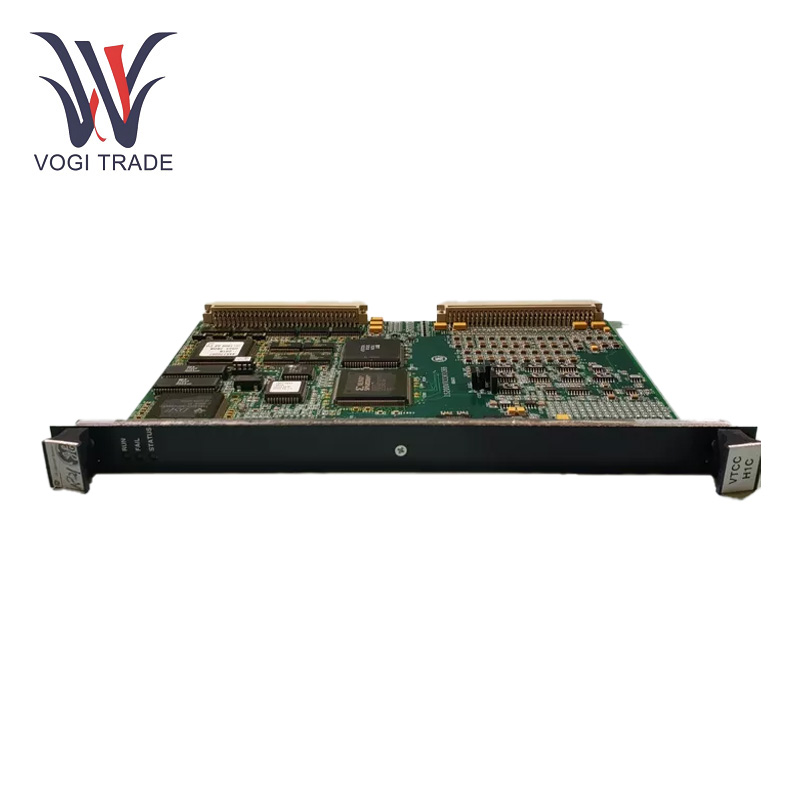

اكتشاف الأخطاء والمؤشر: تأتي مع التشخيصات المدمجة التي تكتشف أي خطأ في تشغيله. في لوحة الوجه الأمامية ، تحتوي على ثلاثة مكونات LED: أدى "تشغيل" أخضر إلى الإشارة إلى أن الجهاز يعمل بشكل طبيعي ، يؤدي "فشل أحمر" إلى الإشارة إلى وجود خطأ في اللوحة ، وحالة "Orange" "LED" يعطي المزيد من المعلومات حول حالة اللوحة. يتيح نظام التنبيه المرئي للغاية أن يستجيب موظفو الصيانة بسرعة أكبر للمشاكل على السبورة ، مما يؤدي إلى إصلاح أقل وإصلاحات أسرع.
تثبيت
تصاعد الرف: تم تصميم GE IS200VTCCH1C للتثبيت في فتحة رف VME قياسية. إنه فتحات في بنية VME المعيارية لنظام التحكم في Mark VI.
الاتصال: إنه يتفاعل I/O مع مكونات Mark VI أخرى للتشغيل ، حيث تحتوي اللوحة على كتل طرفية توفرها للأسلاك للأجهزة الميدانية.
يتحكم: يجب أن يكون إعداد الطائر ومعلمات التكوين لكل جدول تحكم ثابتًا وفقًا للحاجة. هذا يضمن ذروة الأداء والسلامة.
نطاق التطبيق
التوربينات الغازية والبخار:يتم استخدام GE IS200VTCCH1C على نطاق واسع في مرافق توليد الطاقة للتحكم في الغاز والتوربينات البخارية ، مما يتيح لهم العمل ضمن المعلمات المطلوبة.
الأتمتة الصناعية: بالنسبة للتحكم الدقيق في الأنظمة الميكانيكية في المبنى ، فإن مثل هذه التطبيقات قابلة للتطبيق على النباتات الكيميائية أو بعض العمليات الصناعية التي تعتمد على الآلات الشبيهة بالتوربينات.
استكشاف الأخطاء وإصلاحها
التفتيش البصري:ابحث عن علامات الأضرار المادية للوحة أو نقاط الاتصال أو مكونات محترقة ، وخاصة بالقرب من موصلات الطاقة ومحطات الإدخال/الإخراج.
فحص الإشارة: إجراء عمليات فحص تشخيصية لضمان أن تكون إشارات الإدخال والإخراج كما هو متوقع. تأكد من الحفاظ على إشارات التغذية المرتدة صالحة.
مؤشرات الحالة المصممة: تتميز اللوحة الأمامية من IS200VTCCH1C LEDs التشخيصية التي تعرض حالة اللوحة. هذه شروط خطأ مثل فشل LED أو LED خارج المدى.
فحص تكامل الموصل: افحص جميع الموصلات للتأكد من توصيلها بشكل صحيح ، مع عدم وجود تآكل أو تآكل على الأسلاك.
فحص التكوين: التحقق من إعدادات الطائر ومعلمات التكوين الأخرى يتم تعيينها لكل متطلبات نظام التوربينات. قد تتسبب الأخطاء في التكوين أيضًا في مشاكل التشغيل أو السلامة.
