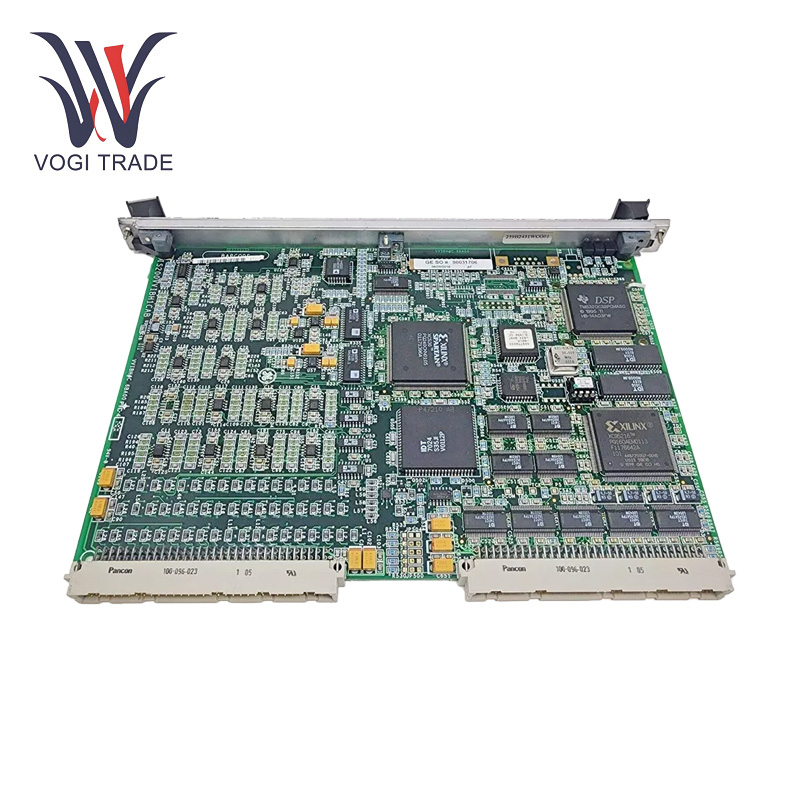

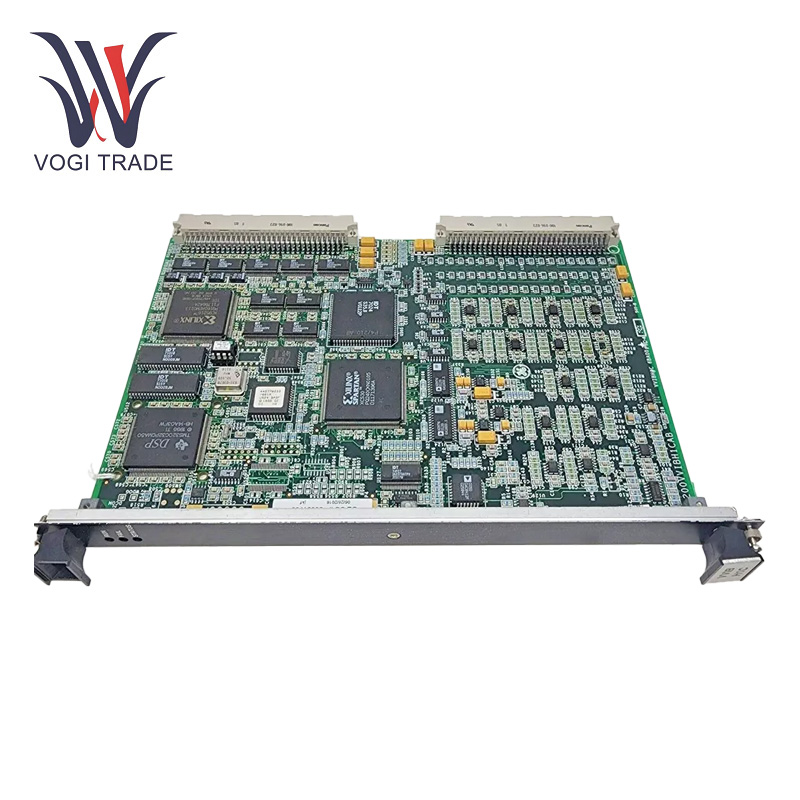

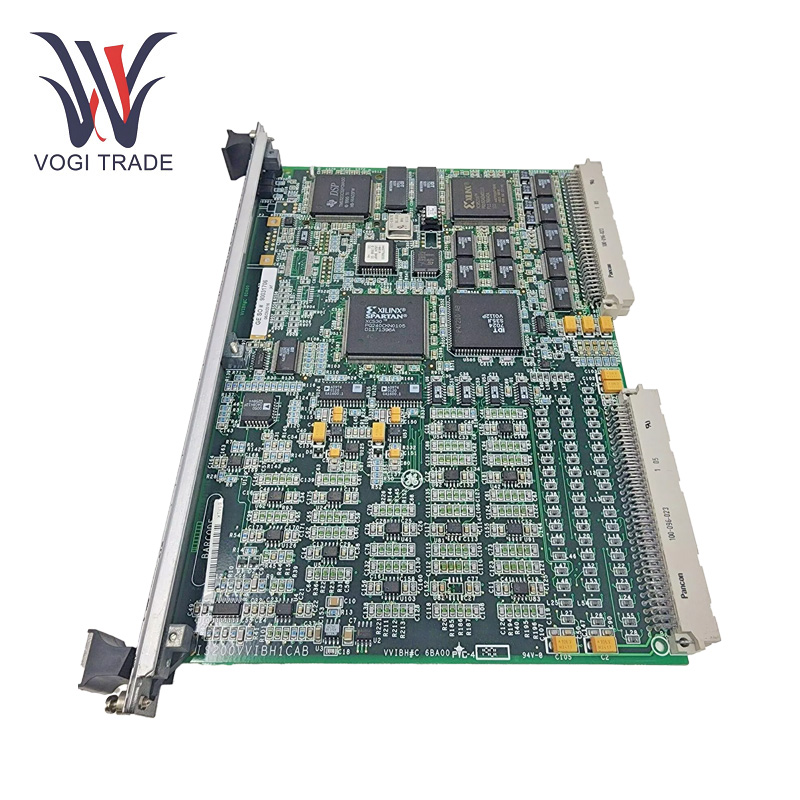

العلامة التجارية: GEالوصف: لوحة الاهتزاز VMEالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 28مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS200VVIBH1C هو لوحة مراقبة الاهتزاز. يراقب باستمرار اهتزازات التوربينات ، مما يوفر بيانات مهمة عن السعة والتردد والسرعة. يساعد اللوحة في اكتشاف أنماط الاهتزاز غير الطبيعية ، مما يتيح الكشف عن الأعطال المبكر والصيانة الوقائية.
| تصنيع |
GE |
| رقم النموذج |
IS200VVIBH1C IS200VVIBH1CAB |
| رقم الطلب |
IS200VVIBH1C IS200VVIBH1CAB |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
40 سم*35 سم*5 سم |
| بُعد التعبئة |
42 سم*37 سم*7 سم |
| وزن |
1.5 كجم |
المعلمات التشغيلية
جهد إمدادات الطاقة: يعمل على مزود الطاقة 24V DC.
قنوات الإدخال: مزود بأربع قنوات إدخال متوافقة مع أجهزة استشعار الاهتزاز المختلفة ، بما في ذلك تحقيقات القرب ، وأجهزة استشعار السرعة ، ومقاييس التسارع ، وأجهزة الاستشعار الزلزالية ، وأجهزة استشعار الطور.
نطاقات القياس:
قياس الاهتزاز:0.001 إلى 10 غرام
قياس التردد: 10 هرتز إلى 10000 هرتز
قياس السرعة:من 0 إلى 100 مم/ثانية
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية.
ميزات المنتج
استشعار الاهتزاز والقياس: GE IS200VVIBH1C يستخدم في المقام الأول في الإحساس وقياس الاهتزازات. يُقصد به التواصل مع مستشعر الاهتزاز ، تتلقى الوحدة جميع القيم في شكل تمثيلي أنها تحصل عليها من مستشعر الاهتزاز الذي سيحولها ADC إلى رقمية. هذه البيانات هي السعة ، والتردد ، وما إلى ذلك من تلك الاهتزازات ويمكن معالجتها بشكل أكبر.
معالجة الإشارات وتحليلها:بعد تحويل إشارات الاهتزاز إلى البيانات الرقمية ، فإنه ينفذ عمليات معالجة الإشارات. يتم استخدام GE IS200VVIBH1C بشكل أساسي لحساب معلمات الاهتزاز المختلفة ، مثل متوسط القيمة المربعة ، وقيمة الذروة ، وطيف التردد ، وما إلى ذلك. يمكن أن تعمل البيانات المعالجة على اكتشاف وجود الأخطاء.
نقل البيانات والاتصال: يتم توفير GE IS200VVIBH1C أيضًا مع واجهات الاتصال. قد يرسل OR بواسطة نظام التحكم الآخر. هذا يسمح للمراقبة والتحليل عن بُعد لحالة الاهتزاز للآلات الصناعية.
جيل الإنذار والتحذير: GE IS200VVIBH1C قادر على توليد الإنذارات والتحذيرات بناءً على عتبات محددة مسبقًا لسعة الاهتزاز أو التردد.
مراقبة الاهتزاز: يقيس باستمرار سعة التوربينات والتردد والسرعة لمراقبة الصحة.
اكتشاف الخطأ: توفير أنماط الاهتزاز المتدهور التي تشير إلى المشكلات الموجودة وتساعد في تحديد هوية الأعطال المبكرة.
تحليل البيانات: يقدم مجموعة من أدوات تحليل البيانات لإجراء تحليل الاتجاه ، والتحليل الطيفي وتحليل الموجة للسماح بمراقبة الحالة الشاملة.
تثبيت
رف جبلG: GE IS200VVIBH1C مخصص للتصاعد في رف VME. من أجل تثبيت اللوحة ، تأكد من تشغيل رف معالج VME ، ثم يصطف على موصلات حافة اللوحة إلى لوحة الحامل الخلفية وينزلق اللوحة بعناية إلى الموضع. تشديد البراغي الأسيرة على اللوحة الأمامية لتأمين اللوحة.
أسلاك المستشعرات: يجب توصيل الأسلاك المناسبة لأجهزة استشعار الاهتزاز بقنوات الإدخال على اللوحة باستخدام موصلات مناسبة ، مما يضمن أن جميع الاتصالات آمنة وخالية من التآكل.
نطاق التطبيق
توليد الطاقة: يستخدم في الغاز والتوربينات البخارية في محطات الطاقة للحفاظ على الموثوقية ومنع التوقف عن العمل غير المخطط لها.
تطبيقات أخرى: موجود في العديد من التطبيقات الصناعية حيث يتم استخدام الآلات التي تعتمد على التوربينات ، كما هو الحال في مصانع الإنتاج الكيميائي ، ومواقع التصنيع ، والدفع البحري.
استكشاف الأخطاء وإصلاحها
التفتيش البصري: في هذه المرحلة من عملية جمع البيانات ، لدينا أجزائنا وفكرة الدائرة ، لكنها ليست جاهزة للاستخدام.
مؤشرات LED: استخدم LEDs اللوحة الأمامية للتحقق من حالة التشغيل والأخطاء.
أنت عميق: التحقق من صحة أن إشارات الإدخال والإخراج هي كما هو متوقع مع القدرات التشخيصية.
إعدادات الطائر: يجب مقارنة إعدادات التكوين لضمان تكوين الطائر المناسب لتجنب أخطاء اللوحة الأم.
