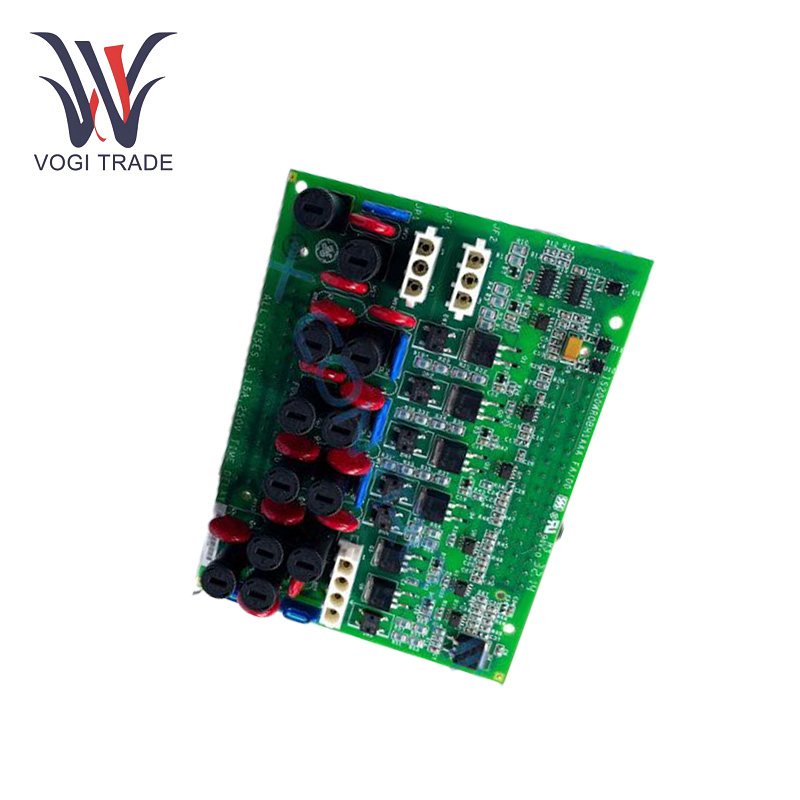

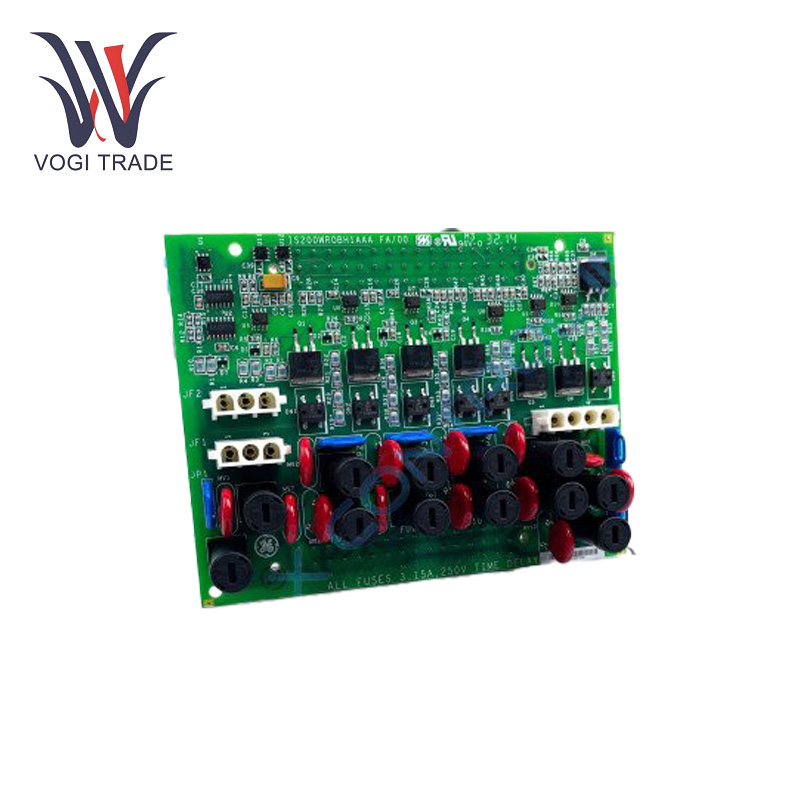

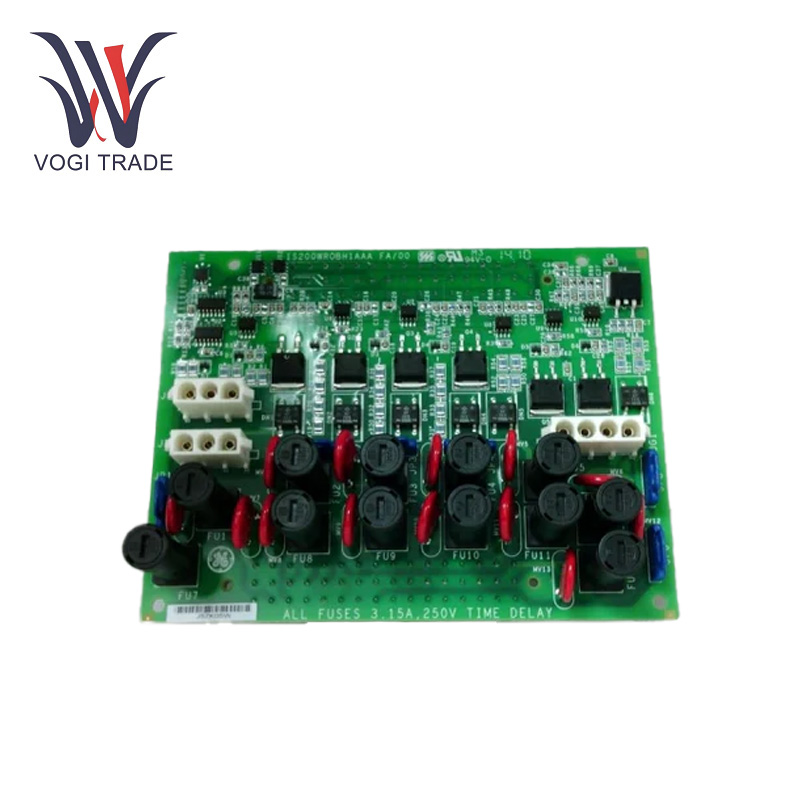

GE IS200WROBH1AAA

المعلمات التشغيل

الجهد الاسمي: 24 VDC (± 10 ٪)

المدخلات الحالية: 4-20 مللي أمبير (لأجهزة الاستشعار وأجهزة الإدخال الأخرى).

إدخال الجهد: 0-10 V DC (لإشارات الإدخال المستندة إلى الجهد).

الإخراج الحالي: 4-20 م.

إخراج الجهد: 0-10 في العاصمة.

نطاق درجة حرارة التشغيل: -40 ° 100 كحد أدنى + 70 درجة 100

حماية التيار الزائد: يتضمن الدوائر لمنع التيار المفرط في دوائر الإخراج.

حماية الجهد الزائد:يحمي الوحدة النمطية والأجهزة المتصلة من طفرات الجهد العالي أو العواصف.

حماية الدائرة القصيرة: يوفر الإخراج حماية ماسورة قصيرة لمنع تلف الوحدة النمطية.

حماية درجة الحرارة: يتضمن المراقبة الحرارية الداخلية لحماية الوحدة إذا كانت درجة الحرارة مرتفعة للغاية.

بروتوكول الاتصال: يتكامل مع نظام التحكم في Mark Vie ويتواصل عبر بروتوكول خاص مثل Ethernet/IP أو Modbus ، اعتمادًا على تكوين النظام.

التشخيص الذاتي: تراقب الوحدة باستمرار أخطاء صحتها وتقاريرها مثل الإشارات غير المتسقة أو فشل الأجهزة أو أخطاء التكوين من خلال واجهة نظام التحكم.

ميزات المنتج

إشارة تحويلr: GE IS200WROBH1AAA يحول إشارات الإدخال (التناظرية والرقمية) إلى تنسيق يمكن فهمه بواسطة أنظمة التحكم أو المراقبة.

التحكم في الإخراج: GE IS200WROBH1AAA يتحكم في الأجهزة الخارجية باستخدام إشارة إدخال القراءة لتنشيط المحركات أو المرحلات أو المحركات.

مراقبة وتشخيص البيانات: GE IS200WROBH1AAA يكتشف باستمرار الحالة الحالية للأجهزة والإشارات المتصلة ، وتزودها بمعلومات التشخيص حول النظام لتحديد أعطال مثل الدوائر القصيرة أو التناقضات في الإشارة أو فشل مكونات الأجهزة.

عملية آمنة وآمنة: الوحدة النمطية لديها القدرة على ضمان التشغيل الآمن مع وظائف مثل حماية الجهد الزائد ، والكشف عن الدائرة القصيرة ، والاكتشاف المفرط على متن الطائرة.

تبديل الترحيل: يوفر التحكم الدقيق والموثوق في تبديل التتابع ، يمكنه التحكم في جميع أنواع الأجهزة الكهربائية مثل المحركات ، الملفات اللولبية ، الصمامات ، وتحكم في الدوائر والتحكم المنطقي.

استشعار الطاقة: مراقبة في الوقت الحقيقي حالة طاقة الترحيل ، والحصول على ملاحظات دقيقة لاستشعار الطاقة ، وتضمن تشغيل النظام الطبيعي والأداء.

وضع التكرار: يدعم تكوينات Simplex ، زائدة وثلاثية/وحدة زائدة عن الحاجة (TMR) في وضع Simplex ، الوظيفة الأساسية باستخدام قناة ترحيل واحدة ؛ في الوضع الزائد ، وتوفير النسخ الاحتياطي لموثونة أكبر. يستخدم TMR ثلاث وحدات ترحيل متوازية لتحسين متانة النظام ، مما يسمح للتشغيل بالاستمرار حتى في حالة فشل الوحدة النمطية.

يدعم بروتوكولات الاتصال المتعددة مثل Ethernet و Profibus و Modbus ، وما إلى ذلك ، لتحقيق اتصال وتبادل البيانات مع أجهزة الأتمتة الأخرى ، وإدراك نظام التحكم وتواصله.

تثبيت

تثبيت: GE IS200WROBH1AAA عادة ما يكون مناسبًا مع رف أو لوحة تحكم. يجب تركيبه بشكل آمن مع تركيب الأجهزة وترك مساحة كافية لتدفق الهواء والتبريد. ومع ذلك ، قبل الاتصال ، يجب تثبيت الوحدة بشكل صحيح على فتحة من الرف.

الاتصالات الكهربائية: قم بتوصيل إدخال الطاقة بمصدر مناسب 24 VDC مع القطبية الصحيح.

الأسلاك والدرع: أحجام الأسلاك الموصى بها والدرع ؛ يجب حماية الكابلات لتقليل الضوضاء الكهربائية.

Sتكوين Oftwareأيون: تنفيذ الوحدات النمطية من خلال تكوين برنامج تم تثبيت وحدة الأجهزة ، وتعيينها باستخدام برنامج تكوين نظام التحكم. تكوين نوع إشارة الإدخال/الإخراج الصحيح والمدى والمعلمات الأخرى لعملياته.

نطاق التطبيق

توليد الطاقة: المعتمدة بشكل شائع في التوربينات الغازية أو التوربينات البخارية أو أنظمة التحكم في المولد لتنظيم إشارات الإدخال/الإخراج والحفاظ على التشغيل المستقر.

آلات ثقيلة: يتم استخدام الوحدة النمطية في معدات المصنع الكبيرة لمراقبة المكونات الهامة والتحكم فيها ، بما في ذلك المحركات والصمامات والمشغلات.

الرعاية الصحية: تعتمد المعدات الطبية مثل الآلات وآلات غسيل الكلى على أنظمة التحكم لتعمل بشكل صحيح.

الأتمتة الصناعية: يتم استخدام GE IS200WROBH1AAA في حلول أتمتة متعددة ، وخاصة تلك التي تحتاج إلى تحكم عالي الأداء على المدخلات الكهربائية والمخرجات مثل تلك الموجودة في خط الإنتاج أو أتمتة العملية.

استكشاف الأخطاء وإصلاحها

فشل التتابع: إذا لم يتم تبديل التتابع ، أو تحول بشكل غير طبيعي ، تحقق مما إذا كان جهد إمدادات الطاقة أمرًا طبيعيًا أولاً. اذهب من خلال اتصالات الاتصال التتابع والأسلاك لمشاكل الدائرة الفضفاضة أو القصيرة. إذا تم كسر ملف الترحيل ، فستحتاج إلى استبداله بتتابع جديد.

خطأ استشعار الطاقة: إذا كانت قيمة استشعار الطاقة غير صحيحة أو خاطئة ، فيرجى التحقق من دائرة استشعار الطاقة والمكونات. قد تضطر إلى إعادة معايرة وظيفة استشعار الطاقة كما هو موضح في دليل المنتج الخاص بك أيضًا.

فشل الاتصال: إذا كانت الوحدة عبارة عن اتصال غير طبيعي مع الأجهزة الأخرى ، فيرجى أولاً التحقق من خط الاتصال والموصل ، لضمان موثوقية الاتصال. بعد ذلك التحقق من صحة الإعدادات وكذلك معلمات بروتوكولات الاتصال.
