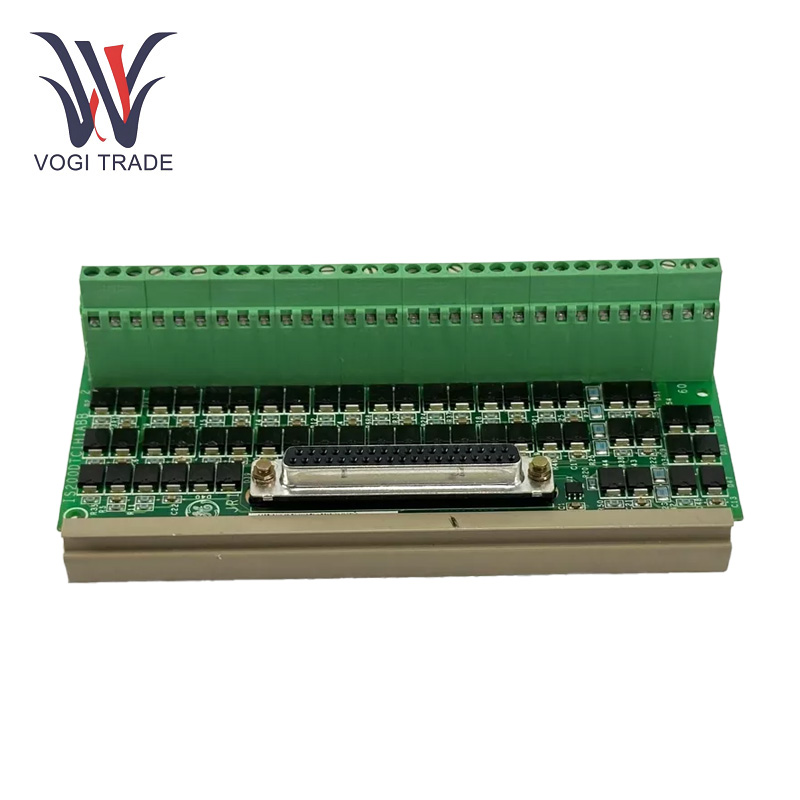

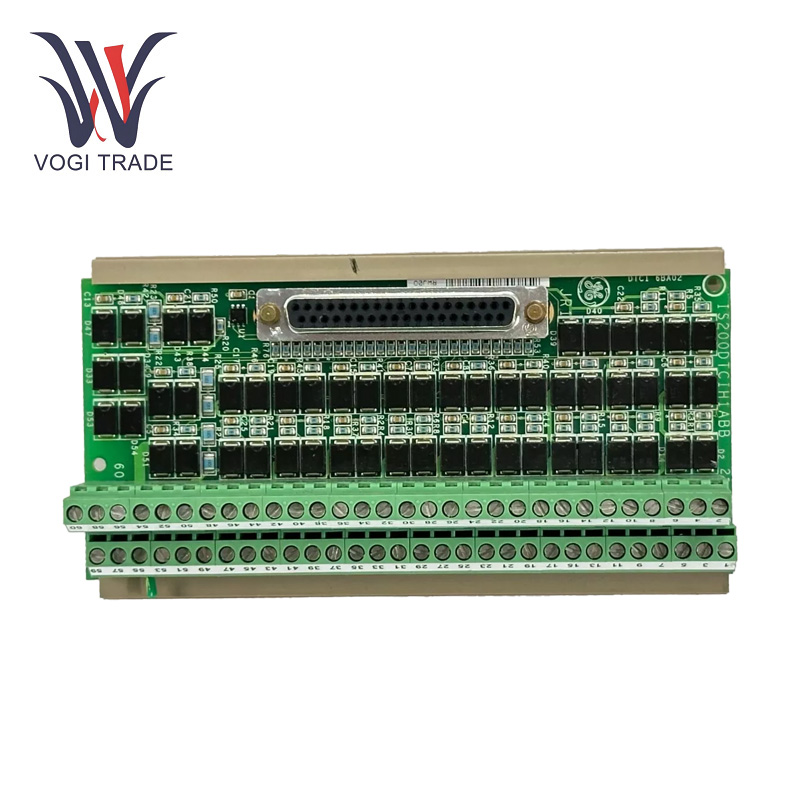

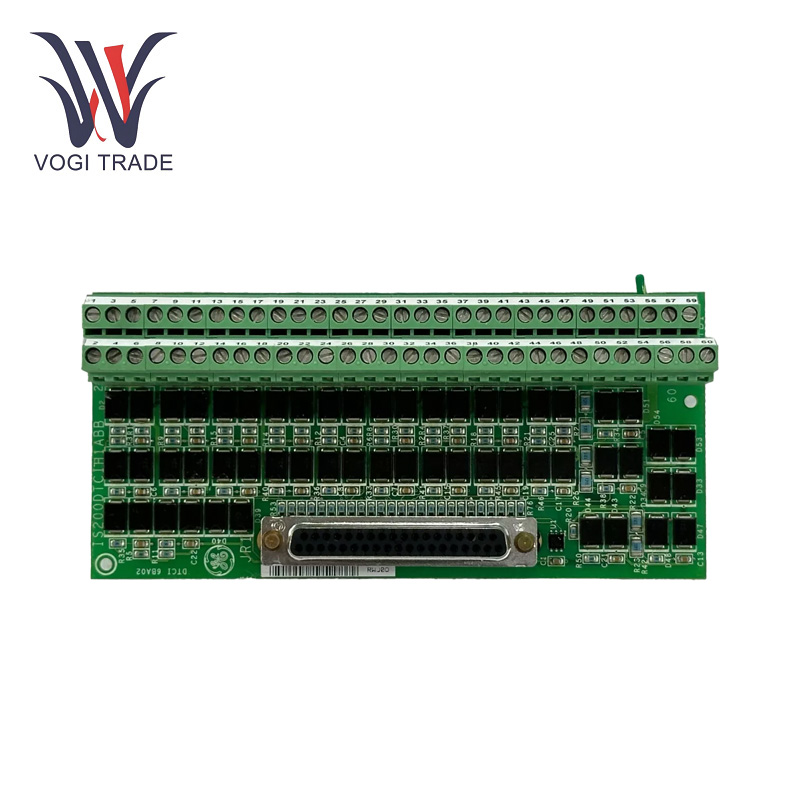

العلامة التجارية: GEالوصف: لوحة إدخال Simplex الحرارية الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 7مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS210DTTCH1A هو لوحة إدخال TRYMOCOUPLE Simplex المستخدمة في نظام التحكم في التوربينات MARK VI. وهو يدعم 12 مدخلات حرارية لمراقبة درجة الحرارة الدقيقة ويتميز بتعويض مفترق تقاطع بارد لزيادة الدقة.
| تصنيع |
GE |
| رقم النموذج |
IS210DTTCH1A |
| رقم الطلب |
IS210DTTCH1A |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
30 سم*18 سم*10 سم |
| بُعد التعبئة |
32 سم*20 سم*12 سم |
| وزن |
1.2 كجم |
المعلمات التشغيل
جهد المدخلات:24V DC
نطاق درجة حرارة التشغيل:-40 درجة مئوية إلى +70 درجة مئوية
نطاق درجة حرارة التخزين:-40 درجة مئوية إلى +85 درجة مئوية
رطوبة:5 ٪ إلى 95 ٪
المدخلات الحرارية:يدعم اللوحة 12 مدخلًا حراريًا ، مما يستوعب أنواعًا حرارية مختلفة لاحتياجات قياس درجة الحرارة المتنوعة.
تكييف الإشارة:يضمن تكييف الإشارة المتكامل قراءات دقيقة لدرجة الحرارة عن طريق تقليل الضوضاء والتداخل.
تعويض الوصلات الباردة:يتميز المجلس بإمكانيات مرجعية للتقاطع البارد للحفاظ على دقة القياس عبر الظروف البيئية المختلفة.
ميزات المنتج
وظيفة اللوحة الطرفية:مجموعة اللوحة الطرفية الرئيسية للاتصال。 وتعمل كواجهة للأجهزة المختلفة القائمة على المجال للتواصل من أجهزة الاستشعار إلى نظام التحكم.
تكييف الإشارة ونقلها:GE IS210DTTCH1A يفعل تكييف الإشارة لإشارات الإدخال.
الحصول على بيانات درجة الحرارة:تتمثل الوظيفة الأساسية لـ GE IS210DTTCH1A في الحصول على بيانات درجة الحرارة من المزايا الحرارية المتصلة ونقل هذه المعلومات إلى نظام التحكم للمراقبة والتحليل.
معالجة البيانات:تحتاج البيانات التي تم إنشاؤها بواسطة المزدوجات الحرارية إلى معالجة كافية ، وبالتالي قد تتضمن اللوحة تكييف الإشارات والخطية والتقنيات الأخرى لضمان أن البيانات مفيدة.
تثبيت
عملية التثبيت:تأكد من تثبيت سكة DIN بشكل جيد في خزانة التحكم. يمكن الآن تركيب GE IS210DTTCH1A بسهولة على سكة DIN. يمكن وضع ألواح متعددة بجوار بعضها البعض على سكة DIN نفسها بسبب تصميمها القابل للتكديس.
التأريض:يشير رقم الجزء إلى أن اللوحة تستخدم توصيلتين لولبيين SCOM للاتصال الأرضي. يجب أن تكون هذه متصلة بشكل صحيح في التثبيت. تساعد الاتصالات الأرضية في تقليل الضوضاء الكهربائية وضمان وظائف اللوحة بأمان. تأكد من تثبيط مسامير SCOM ضيقة للغاية لتأكيد المسار الأرضي الجيد.
الاتصال بـ VTCج:استخدم موصل كبل PIN واحد قياسي واحد لتوصيل GE IS210DTTCH1A بلوحة معالجة VTCC الحرارية. تأكد من إدخال الموصل بالكامل وإغلاقه في مكانه لمنع أي اتصالات فضفاضة يمكن أن تؤدي إلى فقدان الإشارة أو التشغيل المتقطع.
نطاق التطبيق
توربينات الغاز:تحليل محطات توليد التوربينات الغازية ، يتم نشر GE IS210DTTCH1A لمراقبة درجة حرارة أجزاء مختلفة من توربينات الغاز. يمكن ربطها لتوفير بيانات درجة حرارة الوقت الحقيقية لنظام التحكم عن طريق ربط المزدوجات الحرارية بمدخلاته. تساعد هذه البيانات على تعزيز تشغيل التوربينات الغازية حيث يتم استخدامها لحرق الوقود الفعال وتجنب المكونات الحرجة من التدفئة في حالة حدوث خلل.
توربينات البخار:في مجال توليد الطاقة القائم على التوربينات البخارية ، يمكن دمج اللوحة لمراقبة درجة حرارة البخار في مراحل مختلفة من دورة التوربينات. القيام بذلك يحافظ على تشغيل التوربينات البخارية بفعالية ومحطة توليد الطاقة تعمل في ظل ظروف آمنة.
معالجة المعادن: في عمليات الصهر المعدنية وتزوير العمليات ، من المهم التحكم في درجة الحرارة. يتم استخدام GE IS210DTTCH1A لمراقبة الفرن أو قطعة عمل معدنية لدرجة الحرارة. هذه الدقة تجعل من الممكن التحكم في عملية التدفئة والتبريد بدقة ، مما يؤدي إلى منتجات معدنية عالية الجودة.
المعالجة الكيميائية:يمكن استخدام اللوحة لمراقبة درجة حرارة أوعية التفاعل والتحكم فيها في النباتات الكيميائية ، حيث تحدث التفاعلات غالبًا في درجات حرارة معينة. هذا يتأكد أيضًا من أن التفاعلات الكيميائية تحدث حسب الرغبة ، مما يزيد من عائد المنتج مع الحد من فرصة حدوث تفاعلات الجانب غير المرغوب فيها.
استكشاف الأخطاء وإصلاحها
قراءات درجات الحرارة غير دقيقة:اتصالات حرارية خاطئة ، أو تكوين نوع حراري غير صحيح ، أو تداخل بيئي.
يصلح:تحقق مما إذا تم تأمين جميع اتصالات الحرارية وتكوينها بشكل صحيح ، تأكد من تحديد النوع الصحيح من الحرارية في تكوين النظام ، ومراقبة الضوضاء الكهربائية الخارجية أو العوامل البيئية التي قد تؤثر على القراءات.
فقدان الإشارة:فحص الأسلاك الحرارية للاستمرارية والنزاهة ؛ تأكد من توصيل كابل 37 دبوس بشكل آمن وخالية من التلف.
