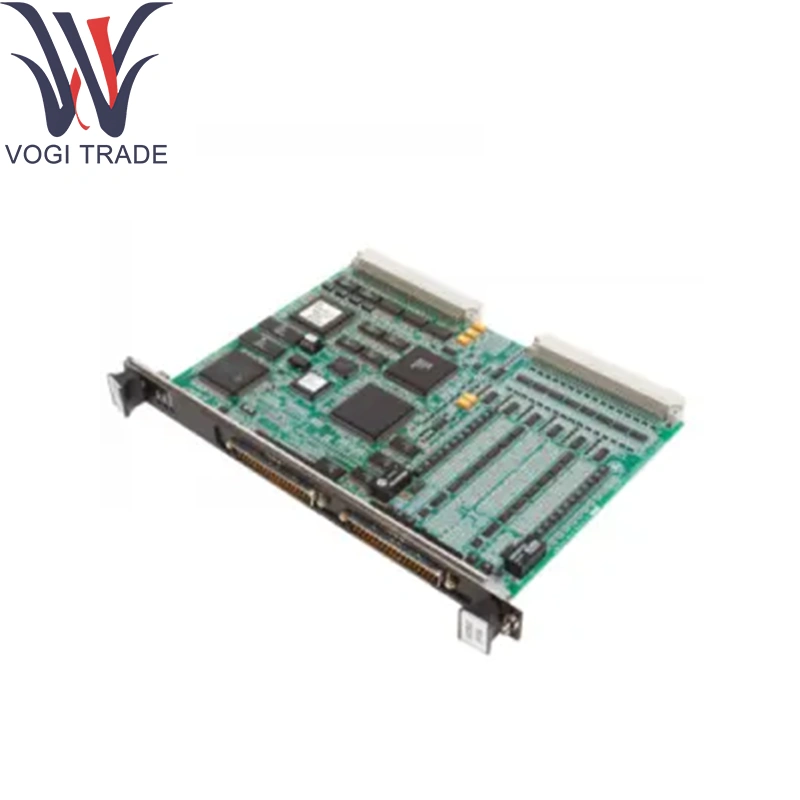

العلامة التجارية: GEالوصف: IS210WSVOH1Aالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 11مدة الدفع: T/T.ميناء الشحن: شنتشنتوفر GE IS210WSVOH1A Servo Driver Board مخرجات محرك صمام معزولة ومدخلات مستشعر على مستوى الماء للتزييت ، والمياه ، وأنظمة التحكم الهيدروليكية في منشآت توبرين الغاز.
| تصنيع |
GE |
| رقم النموذج |
IS210WSVOH1A |
| رقم الطلب |
IS210WSVOH1A |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
233 × 160mm |
| وزن |
0.48 كجم |
GE IS210WSVOH1A Servo Driver Board Board Parameters
GE IS210WSVOH1A مدخلات على مستوى المياه:
قنوات 4 × جسر المستشعر (لتحقيقات الجسر المقاوم)
الإثارة: 5VDC الاسمية (نطاق 4–6V)
الحساسية: 1-20MV/V.
القرار: 24 بت Δς ADC
معدل أخذ العينات: 100 عينة/ثانية لكل قناة
GE IS210WSVOH1A مخرجات صمام الصمام:
8 × مخرجات برنامج التشغيل المفتوح
الجهد التحميل: 24VDC الاسمية (18-32VDC)
Drive Current: ما يصل إلى 500mA لكل قناة
سرعة التبديل: تشغيل ≤5ms ؛ إيقاف التشغيل ≤3ms
العزلة: قناة إلى قناة إلى قناة إلى قناة إلى أرض (> 1 كيلو فولت)
التشخيصات: كل قناة الكشف عن خطأ على مستوى الماء (مفتوح/قصير) وحمل محرك صمام.
الموصلات: موصلان خلفيان على طراز DIN 50 دبوس ؛ الأسلاك الميدانية عبر كتل الطرفية القابلة للتوصيل
GE IS210WSVOH1A البيئة:
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: –40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
وظيفة المنتج
الظروف وترقيم إشارات مستشعر مستوى الماء من خلال الإثارة الدقيقة للجسر وتحويل ADC ، مع توفير مخرجات محرك DC المحمية للأخطاء إلى الصمامات. تقارير تقارير قراءات على مستوى المياه في الوقت الفعلي وتشخيصات الصمامات على حافلة Ionet Ethernet إلى وحدة تحكم Markvie/Vies لتزييت الحلقة المغلقة وإدارة الختم.
وحدات دعم الأساسية
حامل حزمة I/O: IS42XPSCAH1B Power/Carrier Assembly
وحدة تحكم: GE Markvie CPU (على سبيل المثال ، IS200TPROH1C)
لوحات I/O التكميلية:
سائقي الملف اللولبي/الترحيل (IS200SRTDH2A)
مدخلات الضغط التناظرية (IS220PAICH1A)
لوحات مدخلات منفصلة (IS200TICIH2A)
مكونات التمديد
كتل طرفية قابلة للتوصيل: كتل المسمار المسمار مفتاحًا لدوائر مستوى الماء والصمام
مجموعات محول Din-Reail: مقاطع وأقواس لتركيب اللوحة في قضبان 35 ملم
ملحقات التدريع: مشابك درع الكابلات لقمع EMI على خطوط الجسر منخفضة المستوى
تجهيزات المعايرة: معايرة خارجية 5V لإثارة الجسر للتحقق في الموقع
دعم البرمجيات
GE IS210WSVOH1A التكوين والمعايرة:
مجموعة الإثارة والتوسيع الجسر عبر قوالب Gecontrolst ™/Toolboxst ™
معالج المعايرة عبر الإنترنت لتعديلات الصفر/الممتدة للقنوات على مستوى الماء
إعدادات محرك الصمامات الحالية التي تم تكوينها في أداة الهندسة
GE IS210WSVOH1A التشخيص والمراقبة:
الدائرة المفتوحة والذاتية الزائدة وذوي الدائرة القصيرة لدوائر الماء والصمام المبلغ عنها في علامات HMI و OPC-DA
الاختبار الذاتي في الطاقة مع الأعلام التشخيصية يمكن الوصول إليها من خلال تشخيصات وحدة التحكم
تحديثات البرامج الثابتة: يتم تسليمها كجزء من إصدارات Markvie System ؛ تم تطبيقه عبر Toolboxst ™
الوثائق: مفصلة في دليل تثبيت GE Markvie/Vies I/O ودليل مرجع وحدة الإخراج على مستوى المياه والمياه
