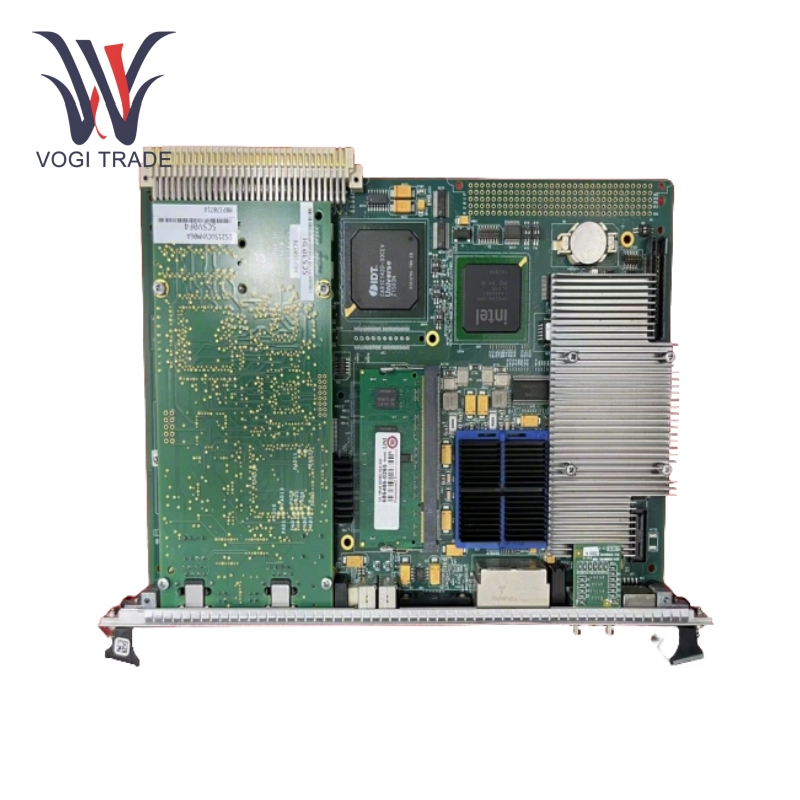

العلامة التجارية: GEالوصف: وحدة معالج PCI المدمجةالحالة: العلامة التجارية الجديدةشهادة ： خطاب ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS215UCCAM03A هي وحدة تحكم CPCI (PCI المدمجة) مصممة للأتمتة الصناعية. تشتهر بموثوقيتها العالية وقدرة مكافحة التداخل والأداء متعدد المهام.
| تصنيع |
GE |
| رقم النموذج |
IS215UCCAM03A |
| رقم الطلب |
IS215UCCAM03A |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8517795000 |
| البعد |
30 سم*25 سم*8 سم |
| بُعد التعبئة |
32 سم*27 سم*10 سم |
| وزن |
1.2 كجم |
المعلمات الفنية
المعالج: مزود بمعالج Intel Pentium M 1.6 GHz (بعض الإصدارات هي Intel Celeron 650 MHz).
الذاكرة: متكامل 256 ميغابايت درام و 128 ميغابايت ذاكرة فلاش.
Ethernet: يدعم 10BASET/100BASETX ، يوفر اتصال الطرق السريعة للمواد (UDH) للتواصل مع HMI ، وحدات تحكم أخرى وشبكات I/O.
واجهة ISBUS: دعم قناة مزدوجة ، يمكن لكل منفذ إدارة 64 مهمة اتصال وتخصيص 22 بتات الحالة (منطقة I/M/T) و 128 بت التحكم (Q/M/T are).
منفذ RS-232C: يستخدم لتصحيح الأخطاء والتكوين.
نطاق درجة الحرارة: -40 درجة مئوية إلى +85 درجة مئوية.
قابلية التوسيع: GE IS215UCCAM03A تدعم فتحة بطاقة PCI Mezzanine (PMC) ، وحدات الوظائف القابلة للتوسيع ، متوافقة مع وحدة ناقل العبقرية ، وتحقق التحكم التعاوني متعدد الأجهزة.
مبدأ التثبيت والتشغيل
التثبيت المادي: يتم اعتماد بنية CPCI القياسية ، ويجب إدراجها في الفتحة 1 (فتحة وحدة التحكم الرئيسية) لرف CPCI.
إدارة الطاقة: مزود بتصميم مزدوج لتوفير الطاقة الزائدة ، ودعم استبدال السوار الساخن ؛ أثناء التثبيت ، يجب توصيل بطارية CMOS من خلال الطائر للحفاظ على الساعة في الوقت الفعلي.
بدء تشغيل النظام: قم بتحميل برنامج التحكم استنادًا إلى نظام التشغيل في الوقت الفعلي QNX Neutrino ، ودعم تطبيقات مخصصة لمختلف السيناريوهات الصناعية مثل التوربينات البخارية وتوربينات الغاز.
تكوين الشبكة: قم بتوصيل UDH عبر Ethernet لتحقيق تفاعل البيانات مع الكمبيوتر المضيف (مثل برنامج Toolboxst) ؛ تستخدم شبكة I/O بروتوكول RS-485 أو ISBUS.
مقاييس مكافحة التدخل: يدمج مستوى البرنامج خوارزميات تصفية وفحوصات التكرار ، ويتعاون مع تصميم الأجهزة لتقليل تأثير التداخل الكهرومغناطيسي.
وظائف أساسية
تعدد المهام: GE IS215UCCAM03A تدعم 64 مهمة اتصال متوازية ، كل مهمة تخصص الموارد بشكل مستقل ، مناسبة لسيناريوهات التحكم الصناعية عالية الارتباط.
المراقبة في الوقت الفعلي: ردود الفعل في الوقت الفعلي للوحدة وحالة الاتصال من خلال 224 بت الحالة ، وتنفيذ تعليمات الإخراج باستخدام 128 بت التحكم لضمان سرعة استجابة النظام.
التوسع المرن: يمكن أن يوسع فتحات/إخراج التناظرية المدمجة 2 PMC ، I/O الرقمية والوحدات النمطية الأخرى (مثل سلسلة GE IC670).
تصميم موثوقية عالية: UL و CE معتمد ، تمشيا مع معايير السلامة الدولية ؛ TITER المدمج في مراقبة الوكالة الدولية للطاقة (مؤقت الوكالة الدولية للطاقة) لمنع مضيق البرنامج.
