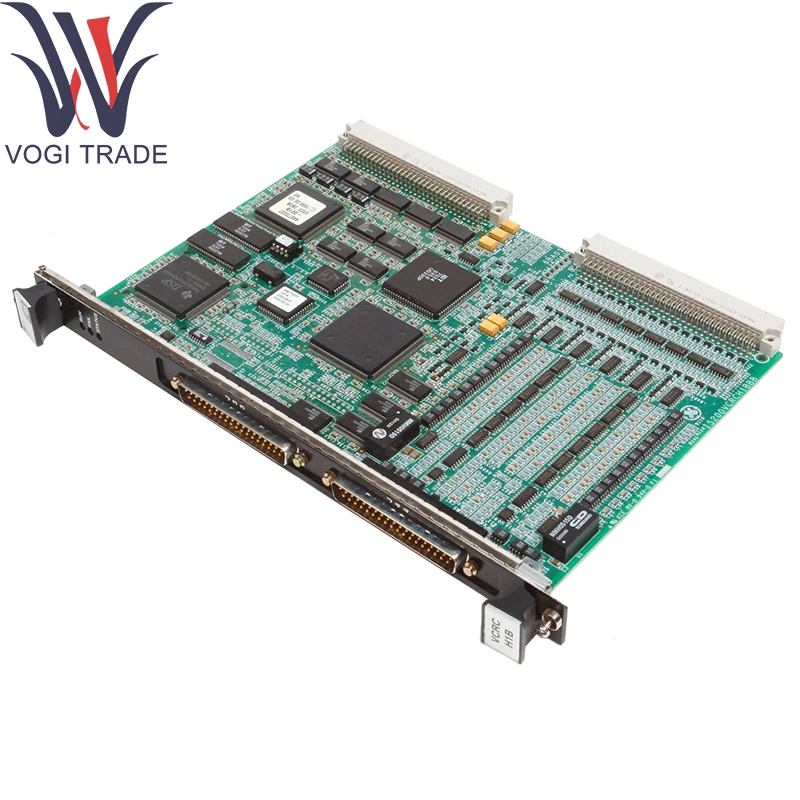

العلامة التجارية: GEالوصف: IS215UCCCM04Aالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS215UCCCM04A المصممة لتوحيد وبيانات التحكم في العملية بين شبكات Fieldbus المتنوعة والشبكات القائمة على Ethernet داخل خزائن التحكم في التوربينات.
| تصنيع |
GE |
| رقم النموذج |
IS215UCCCM04A |
| رقم الطلب |
IS215UCCCM04A |
| كتالوج |
مارك نحن |
| وصف |
GE IS215UCCCM04A لوحة تحكم PCI مضغوطة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
233 × 160 × 50 مم |
| وزن |
0.45 كجم |
المعلمات الفنية
موانئ الاتصال:
2 ور
2 × RS- 485 منافذ (Modbus RTU/ASCII) على كتلة الطرفية القابلة للتوصيل
1 × RS- منفذ وحدة التحكم 232 (DB- 9)
بروتوكولات GE IS215UCVGM06A المدعومة: MODBUS RTU/ASCII ، Modbus TCP ، OPC DA ، PROFIBUS DP MASTER/SLAVE ، PROFINET I/O ، Ethernet/IP ADAPTER
التخزين المؤقت والإنتاجية:
64 ميغابايت SDRAM للتخزين المؤقت للرسالة
إجمالي إنتاجية تصل إلى 200 ميغابت في الثانية
السلطة: 24 فولت دي سي عبر Packplane (0.5 A كحد أقصى)
العزلة: 2 كيلو فولت قناة إلى الأرض على جميع المنافذ التسلسلية ؛ 1 كيلو فولت بين منافذ الإيثرنت ودوائر الإدخال/الإخراج
البيئة:
درجة حرارة التشغيل: –40 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: –55 درجة مئوية إلى +100 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التكثيف
وظيفة المنتج
يعمل بمثابة بوابة عالمية ومحول بروتوكول ، ورسم خرائط البيانات بين شبكات الحقل المتعددة وشبكات Ethernet إلى إطارات أيوني حتمية. GE IS215UCVGM06A يدعم بيئات البروتوكول المختلط- إعادة تبادل البيانات السلس بين الأدوات القديمة وخوادم نظام التحكم الحديثة دون أجهزة توجيه خارجية أو ألياف إضافية.
وحدات دعم الأساسية
حامل حزمة I/O: IS42XPSCAH1B يوفر طاقة الخلفية واتصال IONET
وحدة التحكم في وحدة التحكم في وحدة المعالجة المركزية (على سبيل المثال ، IS200TPROH1C) تكوين الاستضافة وتوجيه منطق التوجيه
Switch Ethernet: سلسلة IS420ESWB لتوزيع الشبكة والتكرار
مكونات التمديد
كتل الطرفية القابلة للتراكم: GE IS215UCVGM06A 12- كتل الطريق لأسلاك RS- 485 ، مفتاحًا لمنع الإدراج
مجموعات Din- السكك الحديدية/اللوحة: مقاطع وأقواس للتصاعد في عبوات غير VME أو لوحات تحكم
إكسسوارات التدريع: مشابك درع الكابلات ونوى الفريت لقمع EMI/RFI على الروابط التسلسلية
طقم محول SFP: أقفاص SFP اختيارية للوصلات الصاعدة الألياف البصرية على منافذ Ethernet
دعم البرمجيات
أداة التكوين: GE Toolboxst ™ مع معالج وحدة الاتصالات لتخصيص بروتوكول ، وجداول التعيين ، وقواعد التوجيه
التشخيصات والمراقبة:
رابط PORT- حالة وعدادات الخطأ التي يمكن الوصول إليها عبر علامات HMI و OPC
رسالة الوقت الحقيقي- زمن الوصول وإحصائيات الاستخدام العازلة المسجلة في تشخيصات وحدة التحكم
تحديثات البرامج الثابتة: عبر Toolboxst ™ أو TFTP ؛ يدعم التحقق الآمن والتحقق من اتفاقية حقوق الطفل
الوثائق: مفصلة في دليل تثبيت GE Mark Vie/Vies I/O ودليل مرجع وحدة الاتصالات العالمية
