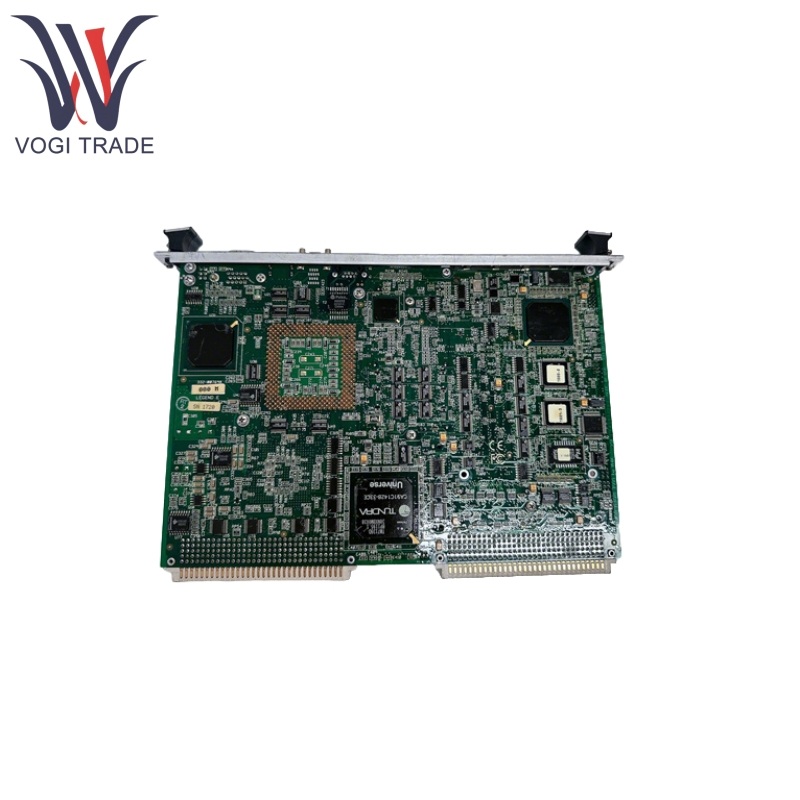

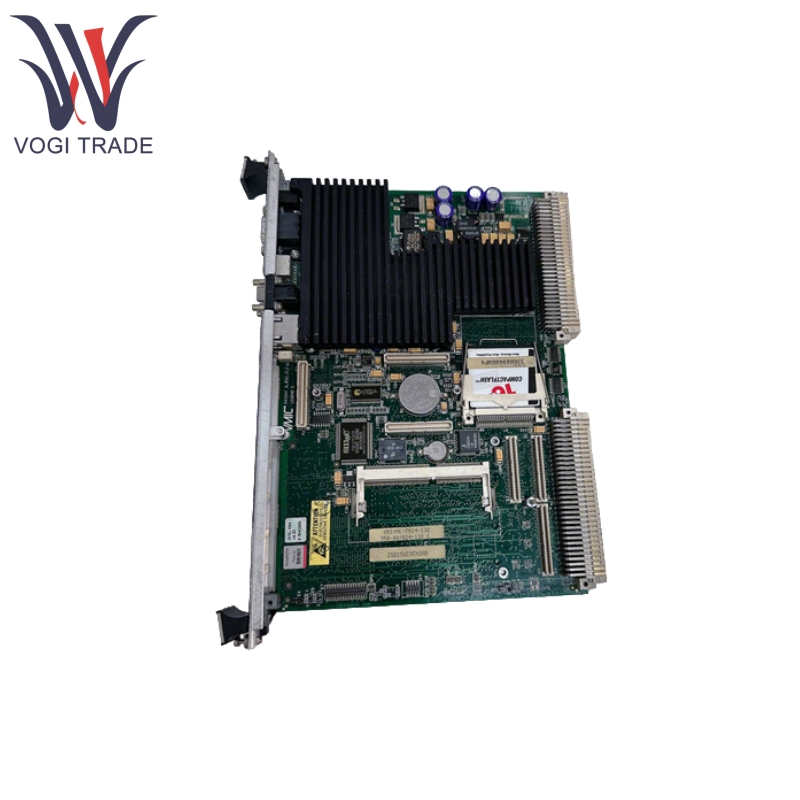

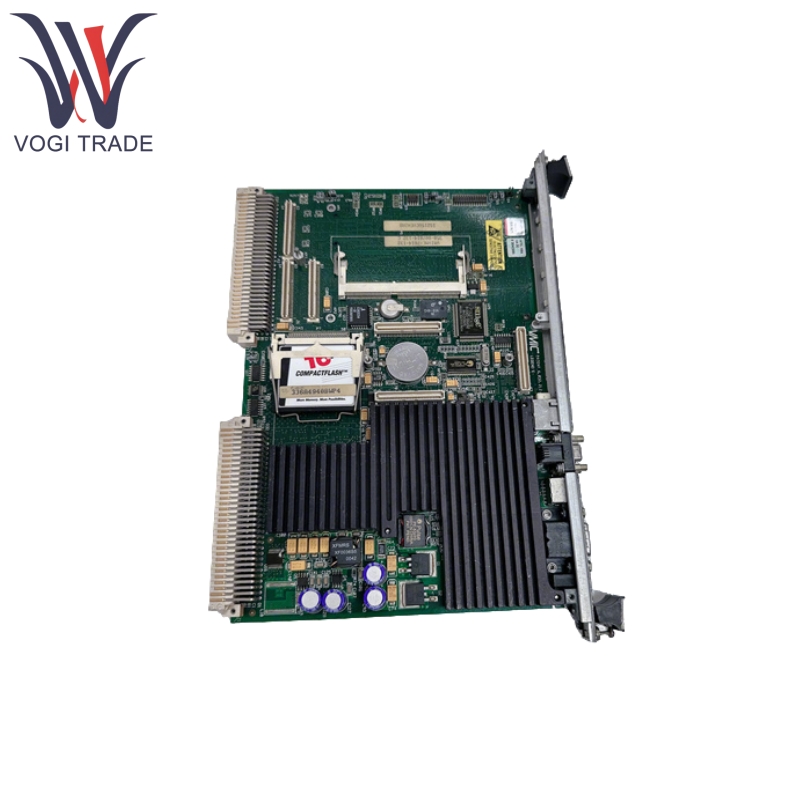

العلامة التجارية: GEالوصف: وحدة التحكم في الإثارةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنتقوم GE IS215UCVDH5AN بمعالجة الإشارات المستلمة ، وتوفر اتصالات المنطق والواجهة لحافلات اتصال المستخدم على تطبيقات التكرار Simplex أو 3 قنوات (TMR). الهدف من التصميم هو تقليل تأثير الاضطرابات والفشل على نظام الإثارة في البيئة الصناعية المعقدة ، ولضمان التشغيل المستقر للتوربين من خلال التحكم الدقيق والتصميم المتسامح مع الأخطاء.
| تصنيع |
GE |
| رقم النموذج |
IS215UCVDH5AN |
| رقم الطلب |
IS215UCVDH5AN |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
8473309000 |
| البعد |
34*18*10 |
| وزن |
0.2 كجم |
ميزة المنتجES
يوفر GE IS215UCVDH5AN الوصول إلى مستشعر الاهتزاز (السرعة ، التسارع) ، لمستشعر درجة الحرارة (RTD ، Thermocouple) ولإشارات جهاز إرسال الضغط ، وإشارات قياسية مثل ± 10v و 4-20ma.
يوفر GE IS215UCVDH5AN 4 مرحلات من النوع C (عادةً مفتوح/إغلاق قابل للاختيار) + 2 توصيلات رحلة (قابلة للتكوين المستخدم) لبدء إيقاف تشغيل الطوارئ أو الإنذار.
GE IS215UCVDH5AN تعتمد تقنية التكرار/الإرسال TMR ، وتحقيق تتبع زائد ونقل الإشارات الزائدة عن الحاجة ، وذلك لضمان أن المعدات تعمل بشكل طبيعي في حالة فشل متزامن.
من ناحية أخرى ، يمكن لـ GE IS215UCVDH5AN أداء المراقبة في الوقت الفعلي لـ NFS من خلال القناة الثانوية ، وليس على الإطلاق الاعتماد على MCS ، والرحلة بمجرد أن تكون سرعة التوربينات الحد الأقصى المحدد.
GE IS215UCVDH5AN تراقب فرق زاوية الطور بين جهد المولد وجهد الحافلة ويتجنب الاتصال غير المحدود بشبكة.
GE IS215UCVDH5AN شاشات Signal Health (على سبيل المثال مفتوح ، قصير) في الوقت الفعلي ، وعرض حالة LED للقنوات.
يمكن لـ GE IS215UCVDH5AN تبادل البيانات باستخدام نظام التحكم في المضيف للمراقبة عن بُعد وإعداد المعلمات باستخدام اتصال Ethernet (IONET).
تطبيقات المنتج
في محطات توليد الطاقة المشتركة ، تقوم GE IS215UCVDH5AN بإجراء مهام التحكم في الإثارة والحماية.
في محطات توليد الطاقة التقليدية التي تعمل بالفحم أو الغاز ، يتم استخدام GE IS215UCVDH5AN في منظمات إثارة المولدات (مثل سلسلة GE EX2100) للتحكم في الجهد المغلقة في الجهد وتقييد/أقل من الإثارة.
في سيناريوهات الطاقة الموزعة ، تدعم GE IS215UCVDH5AN تهجين التوربينات الغازية مع مصادر الطاقة المتجددة (مثل الطاقة الشمسية والرياح).
في المصافي أو النباتات الكيميائية ، يتم استخدام GE IS215UCVDH5AN للتحكم في التوربينات لدفع المعدات الهامة مثل الضواغط والمضخات.
يجعل التصميم من الدرجة الصناعية لـ GE IS215UCVDH5AN مناسبة لمنصات النفط والغاز في الخارج.
في محطات الطاقة المملوكة للشركات ، تدعم GE IS215UCVDH5AN التشغيل الموازي لمولدات متعددة.
في قاطرات السكك الحديدية التي تعتمد على التوربينات الغازية ، يتم استخدام GE IS215UCVDH5AN للتحكم في الإثارة لاستيعاب البدء والكبح المتكرر.
معلمة المنتج
التفاصيل التالية هي GE IS215UCVDH5AN وحدة التحكم في الإثارة.
جهد العمل: 24V DC (Mark VI System Standard Supper
المدخلات التناظرية: 8 قنوات ، دعم ± 10V ، 4-20MA ، RTD ، ThermoCouple (مثل K ، J ، T type)
المدخلات الرقمية: 6 مدخلات اتصال مساعدة (جافة أو رطبة)
الإخراج الرقمي: 4 مرحلات من النوع C (عادةً ما تكون مفتحًا/مغلقًا قابلة للتحديد) + 2 جهات اتصال الرحلة (قابلة للتكوين للمستخدم)
واجهة الاتصال: Ethernet (Ionet) ، RS485 (يجب تمديدها من خلال لوحة المحطة)
الحماية: IP54 (دليل الغبار والبقع ، ليتم تثبيته في خزانة التحكم)
درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية (القدرة على التكيف البيئي للصف الصناعي)
