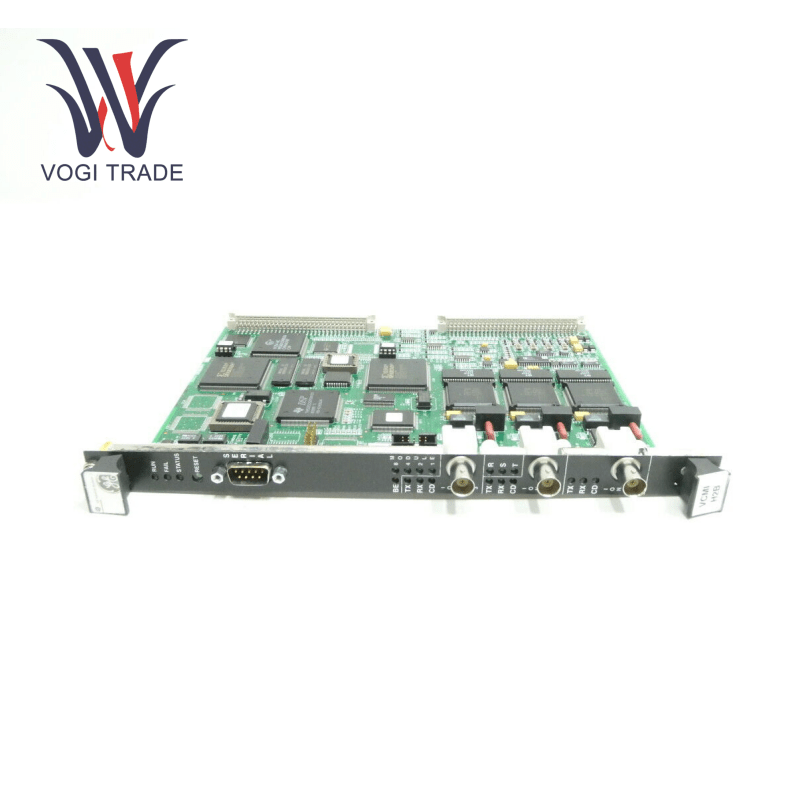

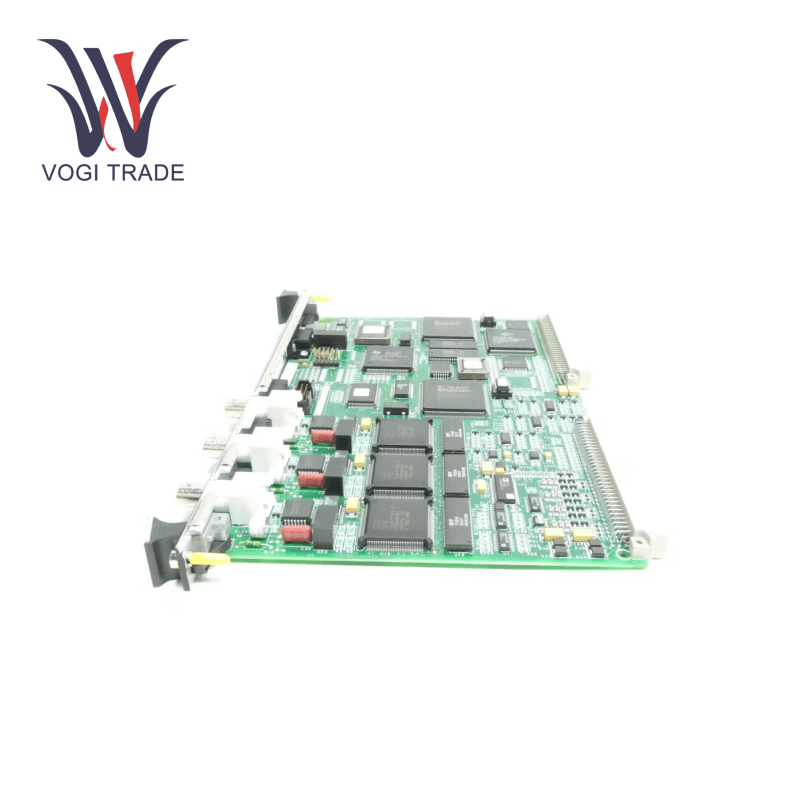

العلامة التجارية: GEالوصف: بطاقة اتصالات VMEالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 7مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS215VCMIH2BB هي لوحة تحكم MASTER BUS VME المستخدمة في نظام التحكم في التوربينات MARK VI. يلعب دورًا رئيسيًا في إدارة الاتصالات بين وحدة التحكم الرئيسية ولوحات الإدخال/الإخراج ، مما يضمن تبادل البيانات الفعال وتنسيق النظام.
| تصنيع |
GE |
| رقم النموذج |
IS215VCMIH2BB |
| رقم الطلب |
IS215VCMIH2BB |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8471800000 |
| البعد |
33 سم*10 سم*8 سم |
| بُعد التعبئة |
35 سم*12 سم*10 سم |
| وزن |
0.55 كجم |
معلمات التشغيل
المجلد الإدخاليأخذ:24V DC
درجة حرارة التشغيل:-40 درجة مئوية إلى +85 درجة مئوية
معالجة الإشارات:قادرة على التعامل مع معالجة الإشارات عالية السرعة للتحكم في الوقت الحقيقي والمراقبة.
استهلاك الطاقة:تصميم استهلاك الطاقة المنخفض لضمان كفاءة الطاقة وتقليل توليد الحرارة.
واجهات الاتصال:مزود بمنافذ اتصال متعددة ، بما في ذلك منفذ متسلسل وثلاثة موصلات IONET ، كل منها مصحوب مؤشرات LED لعرض حالة الاتصال.
إدارة النظام:يدير المجلس مهام تحديد الهوية لمختلف المجالس داخل رف VME ولوحات الطرفية المرتبطة به ، مما يضمن الاتصال المنظم والتحكم داخل النظام.
ميزات المنتج
تكامل البيانات وتكييفها:إن GE IS215VCMIH2BB مسؤول بشكل أساسي عن تلقي البيانات من مصادر مختلفة. إنه بمثابة واجهة لمستشعرات مختلفة تقرأ درجة الحرارة والضغط والاهتزاز ومعدل التدفق ، إلخ.
توليد إشارة التحكم:GE IS215VCMIH2BB يولد إشارات تحكم دقيقة من البيانات المعالجة وخوارزميات التحكم المثبتة مسبقًا. يتم إرسال هذه الإشارات إلى المحركات أو غيرها من الأجهزة التي يتم التحكم فيها ، والتي تعدل تشغيلها. على سبيل المثال ، في سياق توليد الطاقة ، يمكنه تنظيم حقن الوقود على التوربين أو فتح وإغلاق الصمامات لتحقيق الأداء الأمثل والحفاظ على الاستقرار.
قدرات التشخيص والمراقبة:تم تجهيز GE IS215VCMIH2BB بميزات اكتشاف التشخيص الحديثة. هذا يعني أنه يعتني باستمرار بصحته وصحة الأشياء المرتبطة بها. في حالة اكتشاف الظروف غير الطبيعية مثل المستشعر المعيب أو فشل الاتصال أو خطأ الدائرة الداخلية ، يمكن لـ GE IS215VCMIH2BB إنشاء رموز أو إنذارات خطأ. يتم إرسال هذا التنبيه إلى موظفي الصيانة ، مما يسمح بتنفيذ الإجراءات التصحيحية بسرعة مع الحد الأدنى من وقت التوقف عن النظام.
تثبيت
ملحوظة:قبل التثبيت ، يرجى التأكد من إغلاق مصدر الطاقة. تأكد من أن اللوحة ستعمل مع النظام الحالي.
إدراج:أدخل اللوحة بعناية في الفتحة المناسبة في هيكل نظام التحكم ، مع التأكد من أن الموصلات تصطف بشكل صحيح.
الأسلاك:قم بتوصيل كابلات الإدخال/الإخراج وفقًا لمخطط الأسلاك النظام. تشديد وتأمين جميع الاتصالات.
الطاقة بعد التثبيت:بعد تثبيت النظام الجديد ، قم بتشغيل الطاقة وإجراء اختبار وظائف لضمان أن الوحدة تعمل بشكل صحيح.
تكوين:مما يعني ، استنادًا إلى التطبيق ، يمكنك استخدام أدوات البرامج الصحيحة لتكوين اللوحة.
نطاق التطبيق
خطة توليد الطاقةTS:إدارة التوربينات الغازية والبخار لإنتاج الكهرباء بفعالية وأمان.
الصناعاتتصنيع Rial:مسؤول عن المعدات التي تعتمد على التوربينات وضمان النزاهة التشغيلية.
صناعة النفط والغاز:التوربينات للاستخراج والمعالجة التحكم في عملية.
نظام الحماية:GE IS215VCMIH2BB هو أحد المكونات الرئيسية المستخدمة في أنظمة حماية التوربينات لتجنب الأضرار في ظل الظروف الخاطئة.
استكشاف الأخطاء وإصلاحها
بوR Check Supply:تأكد من أن جهد الإدخال يلبي النطاق المحدد
فحص كل cabling:تحقق للتأكد من أن جميع الكابلات والموصلات جالسة بشكل صحيح ولا تتضرر.
أدوات التشخيص:استخدم البرامج التشخيصية لتحديد أي رموز خطأ أو أخطاء أبلغ عنها النظام.
تحقق من المكونات:ابحث عن أضرار مرئية على السبورة مثل المكونات المحترقة أو الاتصالات السيئة.
الاستبدال:إذا فشل المجلس في الأداء ، فسوف يلزم إزالته واستبداله بلوحة جديدة.
