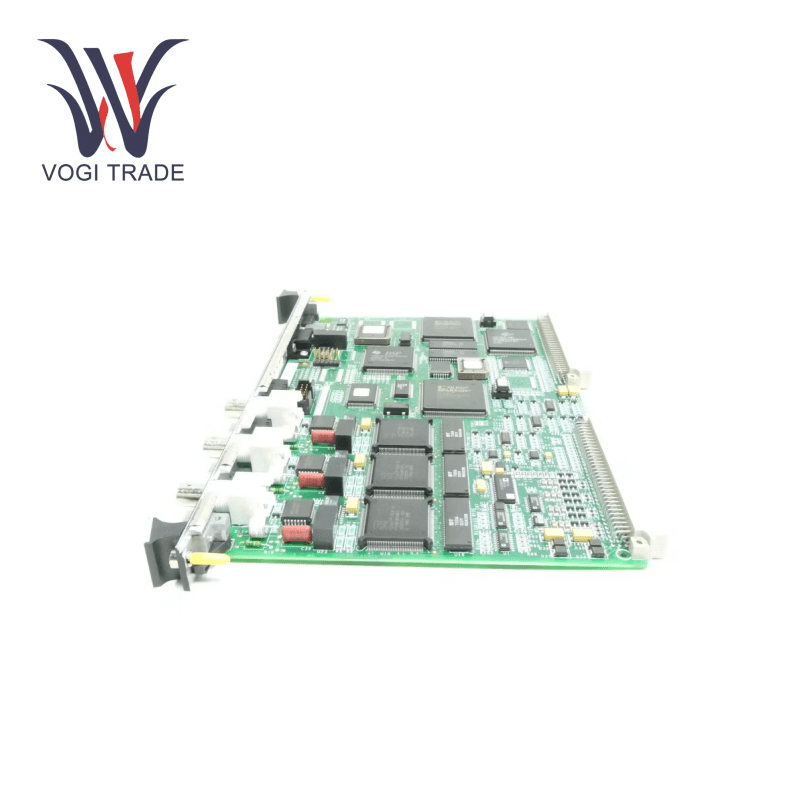

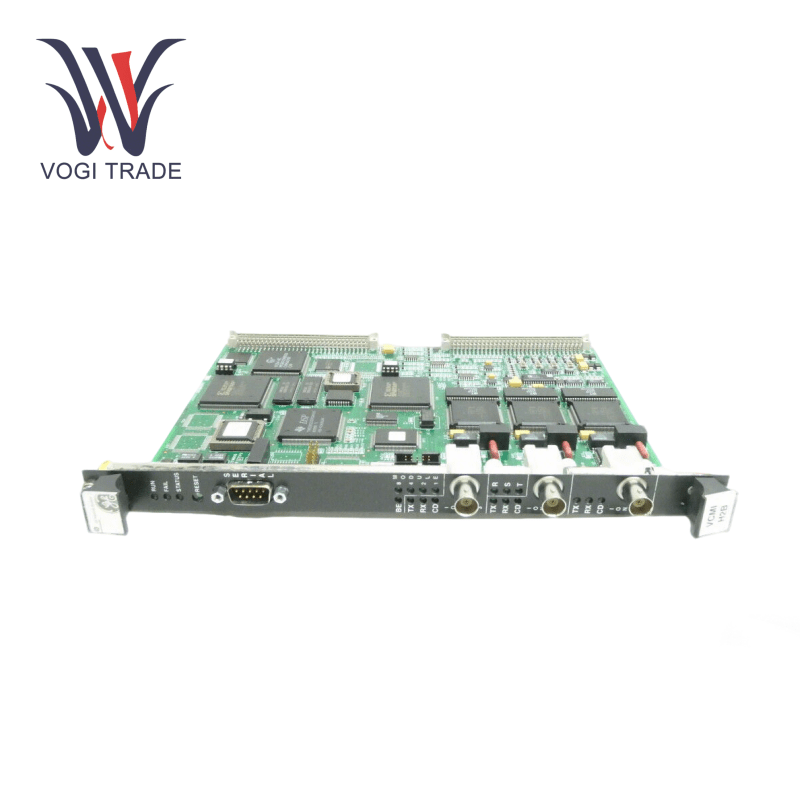

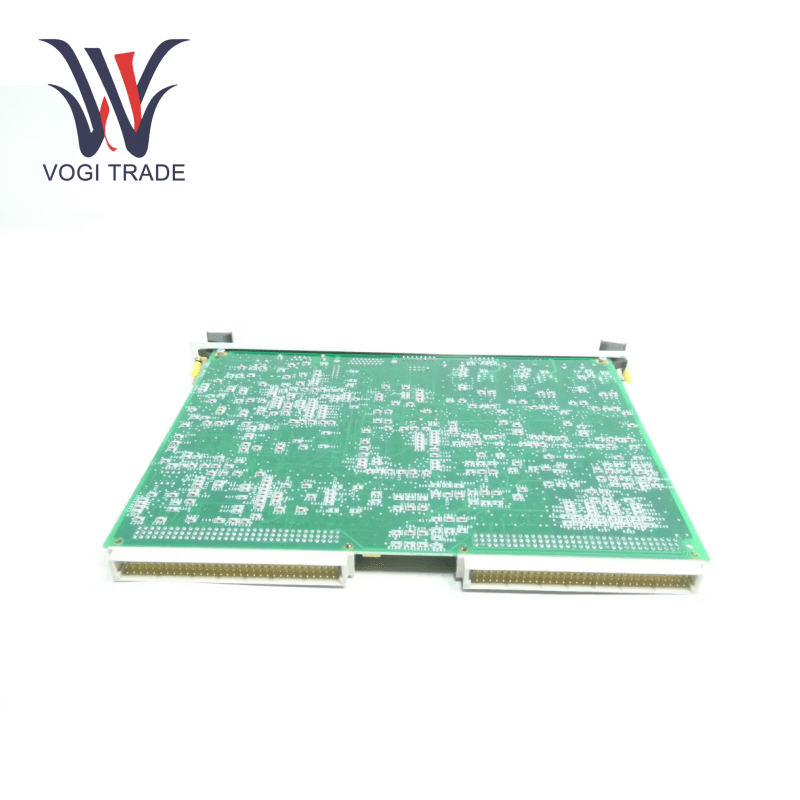

العلامة التجارية: GEالوصف: بطاقة واجهة اتصال VMEالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 7مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS215VCMIH2BC هي بطاقة واجهة اتصالات VME المستخدمة في نظام التحكم في التوربينات MARK VI. إنه يسهل الاتصالات بين وحدة التحكم الرئيسية ولوحات الإدخال/الإخراج ، مما يضمن تبادل البيانات السلس وتنسيق النظام.
| تصنيع |
GE |
| رقم النموذج |
IS215VCMIH2BC |
| رقم الطلب |
IS215VCMIH2BC |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8471800000 |
| البعد |
33 سم*10 سم*8 سم |
| بُعد التعبئة |
35 سم*12 سم*10 سم |
| وزن |
1 كجم |
معلمات التشغيل
مزود الطاقة:5V و 12V و 15V و 28V
المعالج:Texas Instruments 32 - Bit Digital Signal Processor (DSP)
معدل الإطارات:20 مللي ثانية في 50 هرتز
نطاق درجة حرارة التشغيل:- 40 درجة مئوية إلى + 85 درجة مئوية
نطاق درجة حرارة التخزين:- 40 درجة مئوية إلى + 95 درجة مئوية
الرطوبة النسبية:5 ٪ إلى 95 ٪ غير التكثيف
معالجة الإشارات:قادرة على التعامل مع معالجة الإشارات عالية السرعة للتحكم في الوقت الحقيقي والمراقبة.
استهلاك الطاقة:تصميم استهلاك الطاقة المنخفض لضمان كفاءة الطاقة وتقليل توليد الحرارة.
ميزات المنتج
VME Bus Master Controller:GE IS215VCMIH2BC هو لوحة تحكم Master VME. إنه بمثابة اتصال اتصال مهم بين لوحات الإدخال/الإخراج ووحدة التحكم. يشرف على اتصال نقل البيانات والبروتوكولات الأخرى بين هذه المكونات بهذه الصفة ، مما يضمن تشغيل سلس.
واجهة شبكة التحكم في النظام:تعمل GE IS215VCMIH2BC أيضًا كواجهة لشبكة التحكم في النظام أو شبكة النظام. هذا يسمح لها بالتواصل مع وحدات التحكم الأخرى في النظام. في الإعداد الصناعي الكبير ، يتيح ذلك لتبادل البيانات المهمة مثل الإدارة والنظام والمعلومات التشخيصية بين الأجزاء الفردية من نظام التحكم.
تحديد هوية مجلس الإدارة والإدارة:عندما يكون GE IS215VCMIH2BC مرتبطًا بـ I/O ورفوف التحكم ، فإنه يدير تحديد جميع الألواح في الحامل ، وكذلك لوحة المحطة في تلك الرفوف. إنه يدير الأشياء على اللوحة - المستوى الذي يعمل كجسر بين تكوين النظام العام وصيانته ، بمساعدة ، يصبح من السهل تتبع كل مكون في التحكم الصناعي على مستوى النظام.
المراقبة في الوقت الفعلي:يوفر الحصول على البيانات في الوقت الحقيقي ومراقبة أنظمة التحكم في التوربينات.
ميزات الحماية:يتضمن الجهد الزائد ، والحماية الزائدة ، والحماية الحرارية لحماية النظام.
تثبيت
أبعاد الرف:GE IS215VCMIH2BC هو نوع جزء قابل للتركيب على الرف وسيتم إدراجه في رف VME نموذجي. ومع ذلك ، فهي عبارة عن لوحة 6U عالية VME ، بعرض 0.787 بوصة ، والتي تسمح بالتركيب في أبعاد الرف القياسية المستخدمة على نطاق واسع في خزائن التحكم الصناعية.
الاتصال بأجزاء أخرى:قم بتوصيل اللوحة بألواح I/O ووحدة التحكم مع الكابلات المناسبة. تحتاج إلى إعداد اتصال IONET الخاص بك للتواصل مع شبكة التحكم في النظام. في TMR ، يجب إيلاء اهتمام كبير للأسلاك الصحيحة وتكوين جميع وحدات التحكم المتعددة الموجودة.
تكوين البرنامج:بعد تثبيت الأجهزة ، قد تكون هناك حاجة لتكوين البرنامج. يتضمن ذلك إنشاء بروتوكولات اتصال ورسم خرائط للإدخال / الإخراج وغيرها من المعلمات المعتمدة على النظام. اتصل على الإصدار الصحيح من برنامج ID و Toolbox.
نطاق التطبيق
السيطرة على التوربينات الغازية والبخار:هذه مهمة لعمليات توربينات محطة توليد الطاقة والسيطرة عليها ومراقبتها.
الأتمتة الصناعية:GE IS215VCMIH2BC المستخدمة في أنظمة التحكم في صناعات العمليات مثل النفط والغاز والكيمياء والتصنيع.
توليد الطاقة:يضمن أن جميع أنظمة توليد الطاقة تعمل بكفاءة وموثوقة قدر الإمكان.
أنظمة التشخيص:مراقبة وتشخيص الوقت الحقيقي للصيانة الوقائية
أنظمة الحماية:تم وضع حالتها كجهاز أساسي داخل أنظمة حماية التوربينات ، تعمل على تخفيف آثار الضرر خلال سيناريوهات غير متوقعة.
استكشاف الأخطاء وإصلاحها
فشل الاتصال:مشاكل اتصال VME الخلفية أو التداخل الذي يسبب مشاكل الاتصال. ضع اللوحة بحزم وتقليل مصادر الضوضاء الكهربائية إذا استطعت.
أخطاء التطبيق أو الفشل:يمكن أن يكون سببها سوء التكوينات أو العيوب في مكونات البرمجيات. تحقق من تكوين النظام واختبار المكونات لتحديد المشكلة وإصلاحها.
