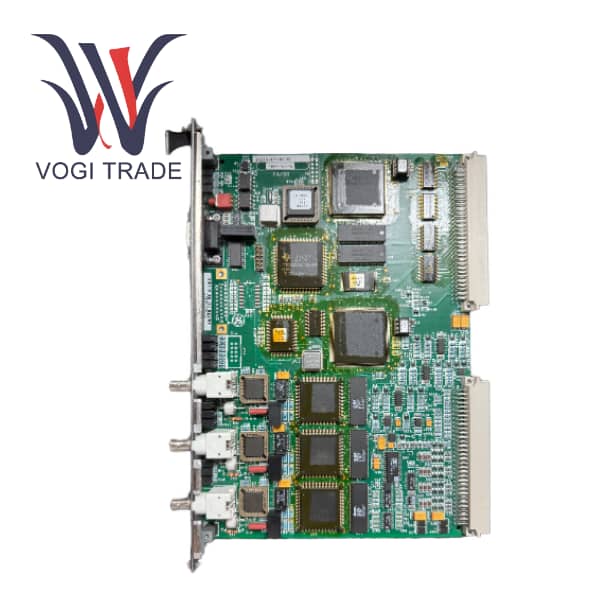

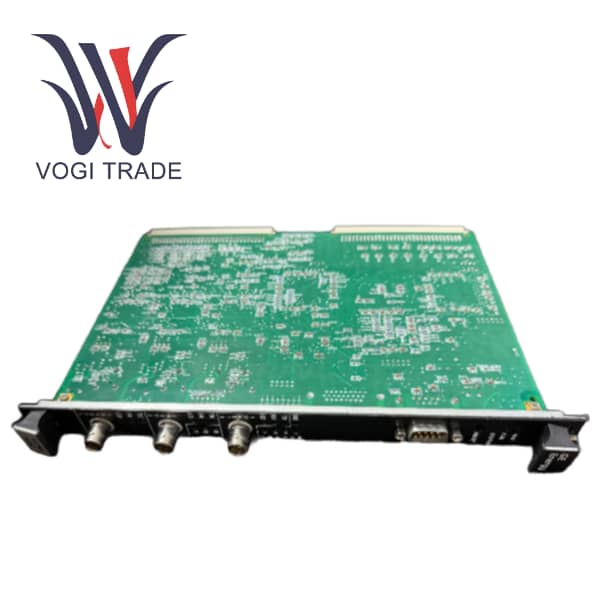

العلامة التجارية: جي ايالوصف: لوحة التحكم الرئيسية للحافلة VMEالحالة: جديد تمامًاالضمان: 1 سنةكمية المخزون: 6مصطلح الدفع: تي / تيميناء الشحن: شيامنتعد IS215VCMIH2CB (VCMIH2 للاختصار) لوحة اتصال وتحكم رئيسية في نظام التحكم في توربينات الغاز GE Mark VI. باعتبارها وحدة التحكم الرئيسية في الناقل في حامل VME، فهي مسؤولة عن تنسيق اتصالات البيانات بين وحدة التحكم ولوحات معالج الإدخال/الإخراج المختلفة.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS215VMIH2CB |
| رقم الطلب |
IS215VMIH2CB |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8479909090 |
| البعد |
30 سم * 20 سم * 5 سم |
| البعد التعبئة |
32 سم * 22 سم * 7 سم |
| وزن |
1.5 كجم |
وصف المنتج
IS215VCMIH2CB (VCMIH2) عبارة عن لوحة تحكم واتصالات رئيسية في نظام التحكم في توربينات الغاز GE Mark VI. وباعتبارها وحدة التحكم الرئيسية في الناقل في هيكل VME، فإنها تقوم بتنسيق اتصالات البيانات بين وحدة التحكم ولوحات معالج الإدخال/الإخراج المختلفة. تدعم هذه اللوحة التكرار المعياري الثلاثي (TMR) وتكوينات النظام البسيط وتتميز بمنافذ IONet المتعددة، مما يضمن موثوقية عالية للنظام وقدرات تبادل البيانات في الوقت الفعلي.
معلمات المنتج
|
غرض |
مواصفة |
|
رقم الجزء |
IS215VMIH2CB(VMIH2) |
|
وظيفة |
وحدة التحكم الرئيسية للحافلة، المسؤولة عن تبادل البيانات بين وحدة التحكم ولوحة الإدخال/الإخراج |
|
كمية منفذ IONet |
3 (فميه2) |
|
الأنظمة المطبقة |
يدعم أنظمة TMR وSimplex |
|
واجهة الاتصالات |
لوحة الكترونية معززة VME، IONet، Ethernet (عبر وحدة التحكم) |
|
تثبيت |
فتحات رفوف VME |
|
وحدات تحكم متوافقة |
أوكفب، أوكفد، أوكفي، أوكفف، أوكفج |
|
التكوين النموذجي |
للاستخدام مع وحدة تحكم UCV ولوحة الإدخال/الإخراج في وحدة التحكم |
|
متطلبات الطاقة |
+ 5 فولت، ± 12 فولت مصدر طاقة مقدم من مصدر طاقة حامل VME |
مزايا المنتج
موثوقية عالية يدعم بنية TMR، مما يضمن تشغيل النظام حتى في حالة حدوث خطأ واحد. يتميز بتشخيص الأخطاء ومؤشر الحالة.
تكوين مرن يدعم الأنظمة البسيطة والثلاثية الزائدة عن الحاجة لتلبية متطلبات مستوى الأمان لسيناريوهات التطبيق المختلفة.
يتم تحقيق تبادل البيانات عالي السرعة بين وحدة التحكم ولوحات الإدخال/الإخراج عبر لوحة الكترونية معززة VME وIONet.
التكامل السهل. دبليويعمل بسلاسة مع لوحات معالج الإدخال/الإخراج المختلفة في نظام Mark VI (مثل VAIC، وVAOC، وVCCC، وما إلى ذلك).
رؤية الحالة تعمل مؤشرات حالة اللوحة الأمامية على تسهيل التشخيص السريع بواسطة موظفي الصيانة في الموقع.
سيناريوهات التطبيق
يتم استخدام IS215VCMIH2CB بشكل أساسي في سيناريوهات التحكم الصناعي التالية:
أنظمة التحكم في توربينات الغاز (مثل سلسلة GE Frame 6/7/9)|
ميزة |
عيب |
|
يدعم TMR وموثوقية النظام العالية |
للاستخدام مع أنظمة GE Mark VI فقط، توافق محدود |
|
سرعة اتصال سريعة وأداء قوي في الوقت الحقيقي |
يتطلب وحدة تحكم محددة ولوحة الإدخال/الإخراج |
|
تصميم وحدات، وسهولة الصيانة |
التكوين الأولي العالي وتعقيد التصحيح |
|
مع وظائف التشخيص كاملة |
التكلفة مرتفعة نسبيًا ومناسبة لأنظمة التحكم المتوسطة والكبيرة |
|
مناسبة للبيئات الصناعية القاسية |
يعتمد على بنية VME، وليس على البنية الحديثة التي تهيمن عليها شبكة Ethernet |
