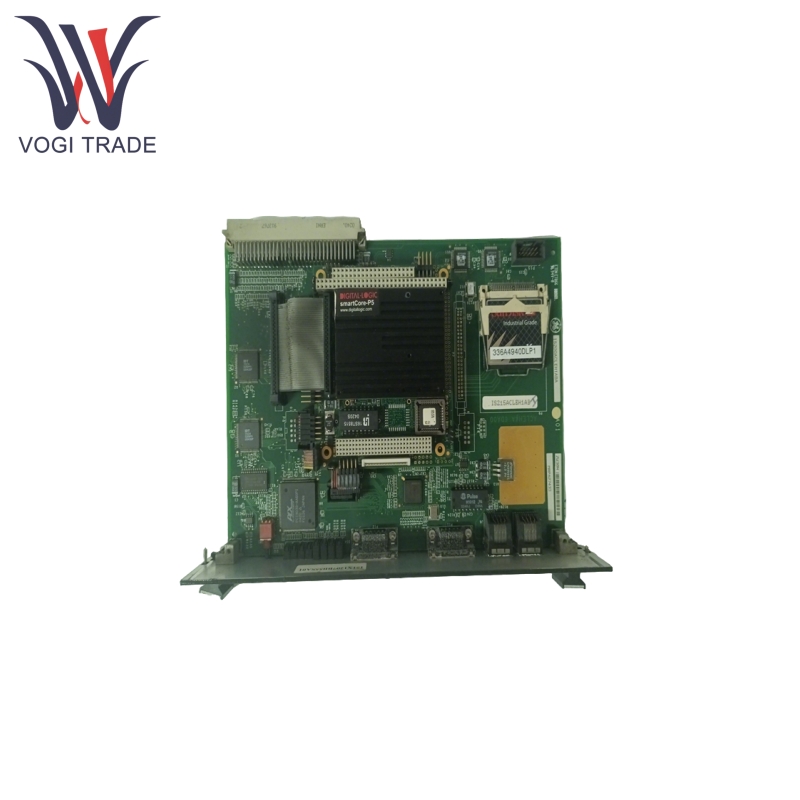

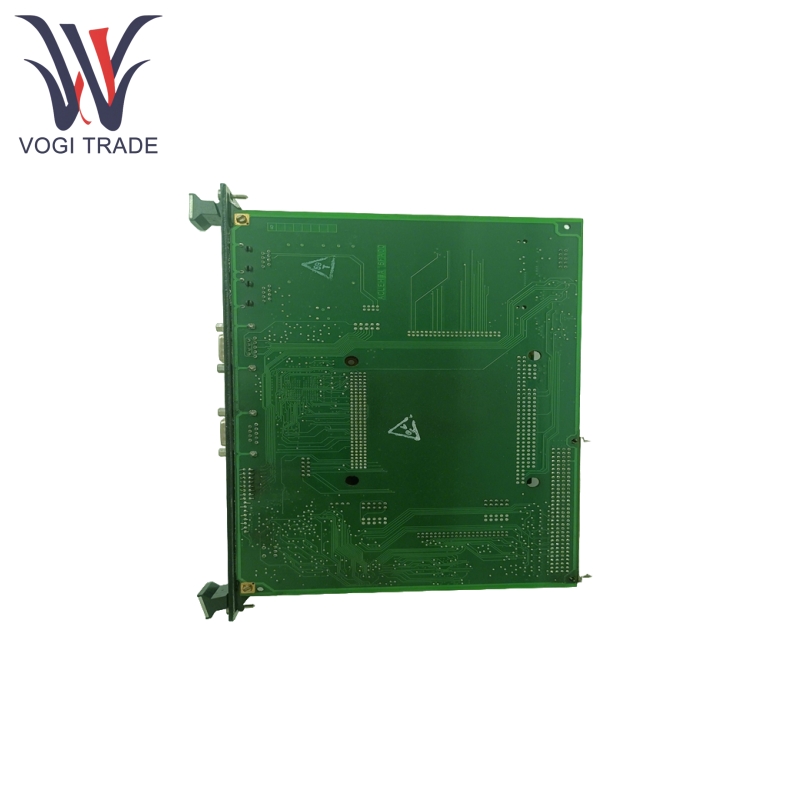

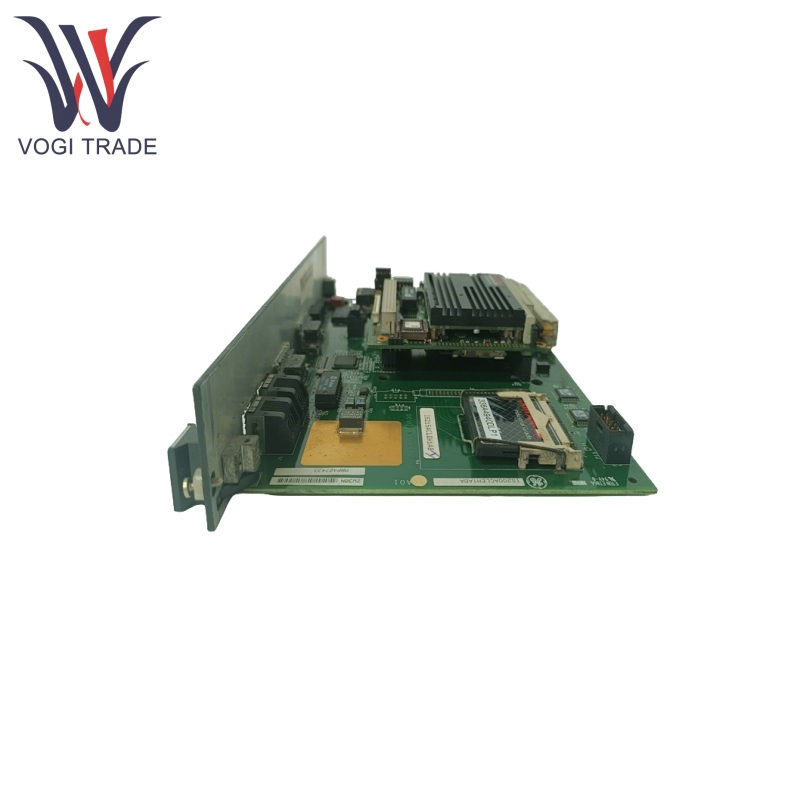

العلامة التجارية: GEالوصف: وحدة حماية التوربينات والتحكم فيهاالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS215VPROH1BD يدمج حماية السرعة في حالات الطوارئ (EOS) ، وحماية فحص المزامنة ومعالجة الإشارات في الوقت الفعلي ، ويدعم تكوين التكرار الثلاثي (TMR) ، وهو مناسب للسيناريوهات ذات متطلبات موثوقية عالية للغاية. الهدف من التصميم هو تحقيق المراقبة في الوقت الفعلي لمعلمات التوربينات الرئيسية والاستجابة السريعة للأخطاء في البيئات الصناعية المعقدة لضمان التشغيل الآمن للمعدات.
| تصنيع |
GE |
| رقم النموذج |
IS215VPROH1BD |
| رقم الطلب |
IS215VPROH1BD |
| كتالوج |
مارك نحن |
| بلد المنشأ |
الولايات المتحدة (الولايات المتحدة) |
| رمز HS |
8537101990 |
| البعد |
34*18*6cm |
| وزن |
0.2 كجم |
Pميزات رودكت
GE IS215VPROH1BD يدعم مستشعر الاهتزاز (مثل السرعة والتسارع) ومستشعر درجة الحرارة (RTD و Thermocoute) والوصول إلى إشارة مرسل الضغط ، ويمكنه التعامل مع الإشارات القياسية مثل ± 10V ، 4-20MA.
يحتوي GE IS215VPROH1BD على 4 مرحلات من النوع C (عادةً ما يكون/مغلقًا اختياريًا) + 2 جهات اتصال الرحلة (قابلة للتكوين المستخدم) لإيقاف الطوارئ أو تشغيل الإنذار.
GE IS215VPROH1BD يدعم نظام التكرار TMR ، والذي يدرك انتقال الإشارة الزائدة عن طريق الحاجة من خلال لوحات طرفية ثنائية وموصلات D-SHELL لضمان التشغيل العادي للنظام في حالة وجود نقطة واحدة من الفشل.
يمكن لـ GE IS215VPROH1BD مراقبة سرعة التوربينات في الوقت الفعلي من خلال قناة زائدة عن الحاجة مستقلة عن نظام التحكم الرئيسي ، وتؤدي إلى رحلة على الفور عند تجاوز عتبة الإعداد المسبق.
GE IS215VPROH1BD يراقب فرق الطور بين المولد والجهد الناقل لمنع اتصال الشبكة غير المتناسق.
GE IS215VPROH1BD تراقب صحة الإشارة (مثل الانقطاع ، الدائرة القصيرة) في الوقت الحقيقي ويعرض حالة القناة من خلال مؤشرات LED.
GE IS215VPROH1BD يدعم اتصال Ethernet (IONET) ويمكنه التفاعل مع وحدة التحكم الرئيسية لتحقيق مراقبة عن بُعد وتكوين المعلمة.
المنتج باستخدام المبدأ
GE IS215VPROH1BD قابلة للتكوين لقياس بيانات تشغيل التوربينات (مثل سعة الاهتزاز ، ودرجة حرارة تحمل ، وسرعة) من الأجهزة الخارجية مثل مستشعرات الاهتزاز ، وأجهزة استشعار درجة الحرارة ، وما إلى ذلك ، والتي يتم تصفيتها عبر الدائرة على متن الطائرة وتضخيمها ثم تحويلها إلى إشارات رقمية قبل النقل إلى العلامة VI Main Controller.
يمكن توصيل ما يصل إلى 8 أجهزة استشعار (أجهزة استشعار تسريع الاهتزاز) بوحدة التحكم الرئيسية ، وسيتم تحليل الإشارات بواسطة وحدة التحكم وفقًا لخوارزمية محددة مسبقًا (مثل API 670 Standard) وعندما تتجاوز معلمة معينة من قيمة الإخراج الصعوبة ، فسيقودها إلى مستوى صعبة. إخراج ترحيل الرحلة.
التنفيذ في دائرة TMR مع 3 وحدات IS215VPROH1BD حيث تتم معالجة الإشارات بشكل متماسك من قبل الوحدات الثلاث ، والحفاظ على إشارة الخرج المشتركة (طالما أن الأغلبية ليست في المنبه) نهج التصويت الأغلبية ، والفشل في وحدة فردية ، يجب اكتشافها بطريقة تلقائية والتحول تلقائيا إلى القناة الخلفية.
معلمة المنتج
التفاصيل التالية هي GE IS215VPROH1BD الحماية من التوربينات والتحكم.
جهد العمل: 24V DC (Mark VI System Standard Supper
المدخلات التناظرية: 8 قنوات ، دعم ± 10V ، 4-20MA ، RTD ، ThermoCouple (مثل K ، J ، T type)
المدخلات الرقمية: 6 مدخلات اتصال مساعدة (جافة أو رطبة)
الإخراج الرقمي: 4 مرحلات من النوع C (عادةً ما تكون مفتحًا/مغلقًا قابلة للتحديد) + 2 جهات اتصال الرحلة (قابلة للتكوين للمستخدم)
واجهة الاتصال: Ethernet (Ionet) ، RS485 (يجب تمديدها من خلال لوحة المحطة)
الحماية: IP54 (دليل الغبار والبقع ، ليتم تثبيته في خزانة التحكم)
درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية (القدرة على التكيف البيئي للصف الصناعي)
