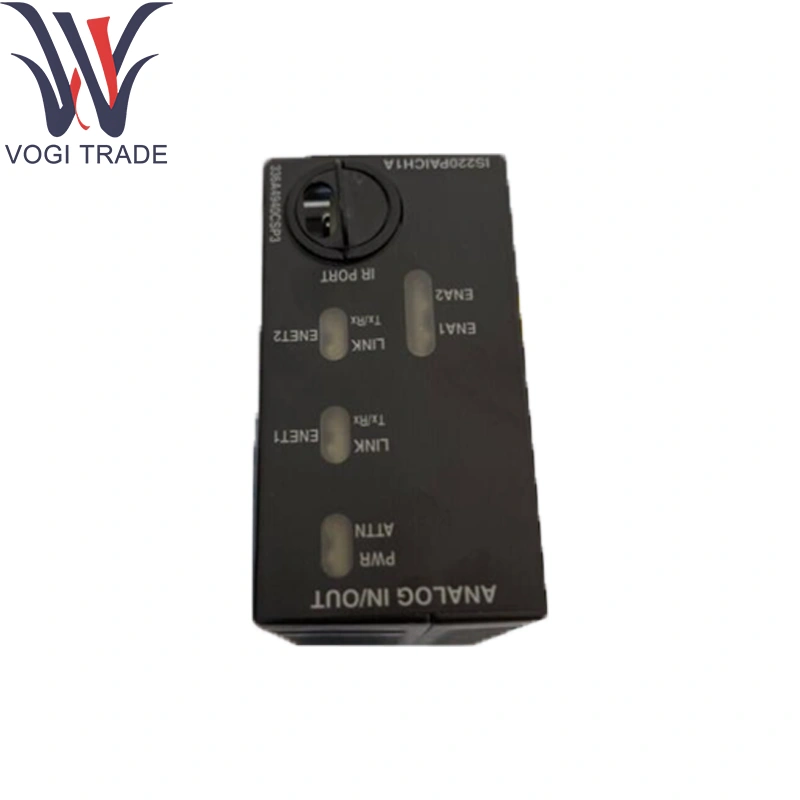

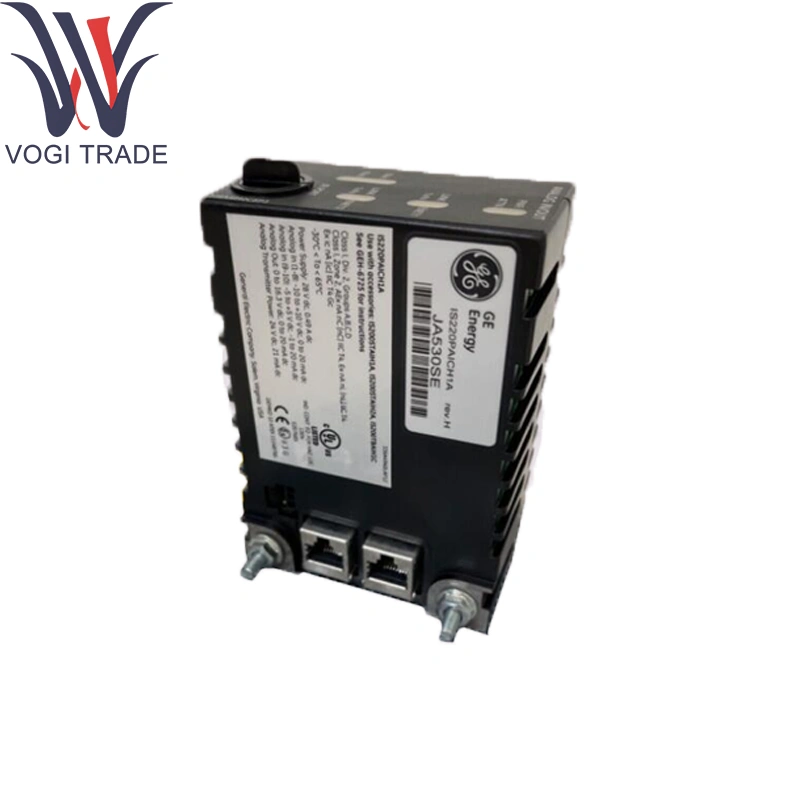

GE IS220PAICH1A وحدة التناظرية/وحدة OUPUT

المعلمات الفنية

قنوات GE IS220PAICH1A:

8 × 4-20 مللي أمبير مدخلات الحلقة الحالية (سلبية)

4 × 0-10 V مدخلات الجهد

GE IS220PAICH1A نطاقات ودقة:

الحالي: 4-20 مللي أمبير ، ± 0.1 ٪ على نطاق كامل

الجهد: 0-10 V ، ± 0.1 ٪ على نطاق كامل

القرار: 16 بت لكل قناة

معدل أخذ العينات: 200 عينة/ثانية لكل قناة

العزلة: قناة إلى قناة إلى قناة إلى قناة إلى أرض (> 1 كيلو فولت)

التصفية: مرشح تمرير رقمي قابل للبرمجة (حتى 50 هرتز)

حماية المدخلات: مشبك الجهد الزائد إلى ± 35 فولت ؛ حماية الاستقطاب العكسي

الموصل: الزاوية اليمنى ، رأس 52 موضع لكتلة الطرفية القابلة للتراسخ

GE IS220PAICH1A البيئة:

درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل

وظيفة المنتج

GE IS220PAICH1A وحدة إدخال/OUPUT التناظرية ، الخطي ، ورقوق كل من مدخلات الحلقة الحالية وتوقيع الجهد ، وإعادة توجيه الضغط المعايرة والبيانات المتغيرة العملية على ناقل Eonet Ethernet إلى مارك VIE CPU. يوفر التعليقات التناظرية منخفضة الدقة ، ودقة عالية لحلقات التحكم ، وعتبات الإنذار ، والتجاري دون تعديلات الأجهزة لكل قناة

وحدات دعم الأساسية

حامل حزمة I/O: IS42XPSCAH1B Power/Carrier Assembly

وحدة تحكم: Mark Vie CPU (على سبيل المثال ، IS200TPROH1C)

لوحات I/O التكميلية:

التناظرية المحسنة للاحتراق (IS220PTCCH1B)

المدخلات الحرارية (IS230STTCH2A)

مدخلات RTD (IS220PRTDH1A)

مكونات التمديد

كتل الطرفية القابلة للتراكم: كتل المسمار المسمار مفتاحًا لمنع سوء المعرفة

مجموعات DIN-Reil & Panel Mount: مقاطع محول وأقواس زاوية لثلاثة مكون من 35 مم للتثبيت أو تثبيت اللوحة

إكسسوارات التدريع: مشابك درع الكابلات ونوى الفريت لقمع EMI

مجموعات المعايرة: تركيبات اختبار الإزاحة/الإزاحة الخارجية للتحقق من الحلقة

دعم البرمجيات

GE IS220PAICH1A التكوين والمعايرة:

إعدادات من نوع القناة والمدى تم تكوينها عبر قوالب GE ControlSt ™/Toolboxst ™

معالج المعايرة عبر الإنترنت للتعديلات الصفر/الامتداد لكل قناة

GE IS220PAICH1A التشخيص والمراقبة:

في الوقت الفعلي ، يمكن الوصول إلى قناة الصحة ، والدوائر المفتوحة ، وأجهزة الإنذار خارج المدى في علامات HMI و OPC-DA

الاختبار الذاتي على الطاقة مع الأعلام التشخيصية المبلغ عنها من خلال تشخيصات وحدة التحكم

تحديثات البرامج الثابتة: يتم تسليمها كجزء من برنامج Mark Vie System ؛ تم تطبيقه عبر Toolboxst ™

الوثائق: مفصلة في دليل تثبيت I/O في Mark Mark/Vies ودليل مرجع وحدة الإدخال التناظرية والضغط
