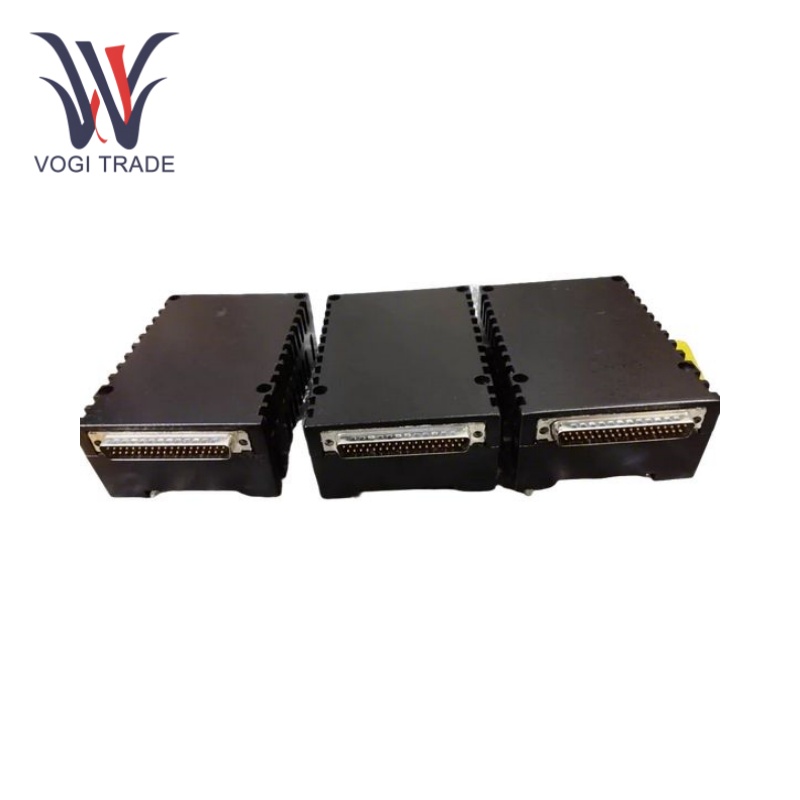

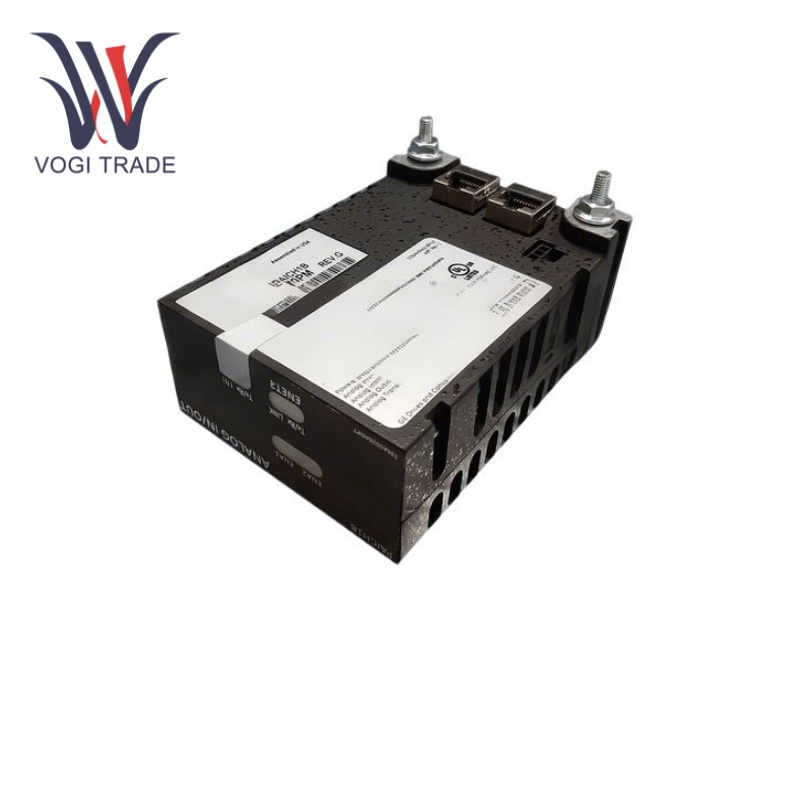

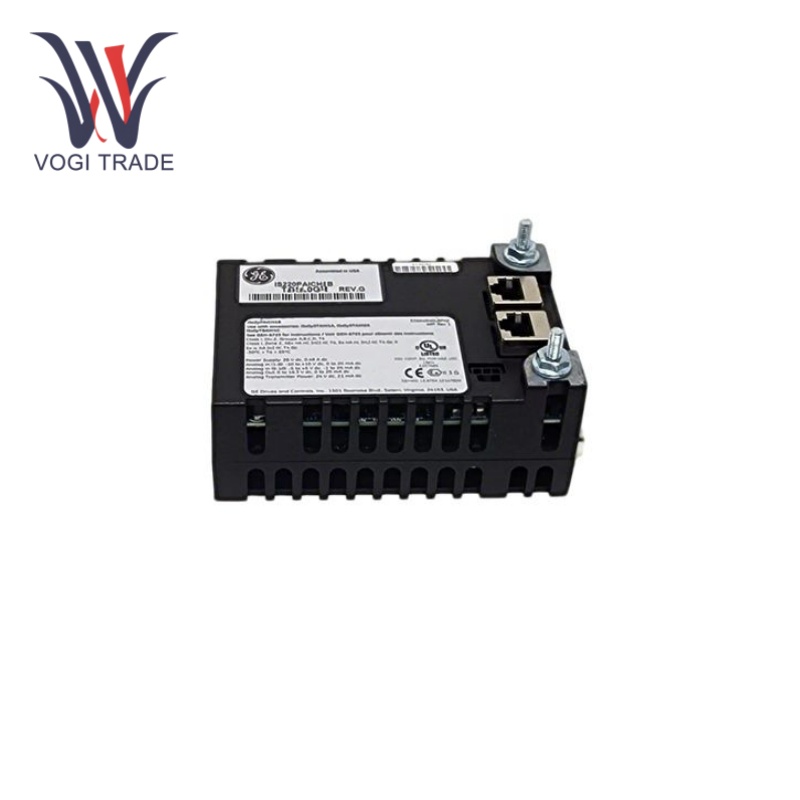

غي IS220PAICH1B

المعلمة التقنية

عدد المدخلات: 10.

نطاقات جهد الإدخال:1-5 فولت تيار مستمر.

دقة محول الإدخال:محول تناظري إلى رقمي 16 بت.

نطاقات الإخراج الحالية:0-20 مللي أمبير.

وقت المسح:الفحص العادي هو 5 مللي ثانية (200 هرتز).

مزود الطاقة:24 فولت تيار مستمر.

استهلاك الطاقة:5.3 واط.

درجة حرارة التشغيل:-40 درجة مئوية إلى +70 درجة مئوية.

درجة حرارة التخزين:-40 درجة مئوية إلى +85 درجة مئوية.

رطوبة:من 10% إلى 95% (بدون تكاثف).

الخصائص الوظيفية

تحويل عالي الدقة:يتمتع محول الإدخال GE IS220PAICH1B بدقة 16 بت، والتي يمكنها تحويل الإشارات التناظرية بدقة إلى أشكال رقمية، مما يوفر إمكانات الحصول على البيانات ومعالجتها عالية الدقة.

المعالج ونظام التشغيل:تم تجهيز GE IS220PAICH1B بمعالج Power Quicc II Pro Freescale بسرعة 667 ميجا هرتز ويستخدم نظام التشغيل QNX Neutrino، وهو نظام تشغيل متعدد المهام في الوقت الفعلي مصمم للتطبيقات الصناعية عالية السرعة والموثوقية، مما يضمن قدرات حوسبة ومعالجة بيانات قوية.

قنوات الإدخال/الإخراج المعزولة:يتم عزل كل قناة إدخال وإخراج تناظرية. إذا تعطلت إحدى القنوات، فلن يؤثر ذلك على التشغيل العادي للقنوات الأخرى. لذلك فهو يزيد من موثوقية واستقرار النظام.

تشخيص الخطأ

وظائف مراقبة الإنذار والحالة:يحتوي GE IS220PAICH1B على وظائف إنذار خاصة، على سبيل المثال، 82-83، والتي تشير إلى أن مرحل الانتحار في العبوة غير قابل للتشغيل. قد يكون السبب المحتمل هو أن أمر مرحل الانتحار الذي يعده للعمل في العبوة، لا يتوافق مع ردود الفعل المرتبطة به. قد تكون الأسباب المحتملة الأخرى هي فشل الأجهزة أو فشل التتابع في لوحة الاستحواذ. الحل الأساسي لهذه المشكلة هو تبديل حزمة الإدخال/الإخراج نفسها.

أدوات مراقبة وتشخيص النظام :في حالة نظام التحكم في التوربينات الموزعة من سلسلة Mark VIe، توجد عادةً أدوات لمراقبة النظام وتشخيصه، ويمكن أن تساعد هذه الأدوات المستخدمين في مراقبة حالة عمل GE IS220PAICH1B في الوقت الفعلي، مثل إشارة الإدخال وحالة إشارة الخرج، وحالة تشغيل المعالج، حالة اتصال الشبكة، وما إلى ذلك. يمكن للنظام إنشاء تقارير مناسبة للأخطاء وتقارير تشخيصية لمساعدة المستخدمين في العثور على المشكلات وحلها بسرعة.

مجالات التطبيق

صناعة توليد الطاقة:يتم استخدامه بشكل شائع في صناعة توليد الطاقة وأنظمة التحكم في توربينات الغاز والبخار وطاقة الرياح، بالإضافة إلى نظام التحكم في التوربينات الموزعة من سلسلة Mark VIe. يتم إرسال نتائج المعالجة المسبقة للبيانات إلى المشغل المناسب للتحكم فيها.

الأتمتة الصناعية:يمكن استخدام GE IS220PAICH1B لتوصيل الأجهزة التناظرية المختلفة، مثل أجهزة الاستشعار وأجهزة الإرسال والمحركات وما إلى ذلك، لتحقيق الحصول على الإشارات التناظرية والتحكم فيها، ومن ثم إكمال المراقبة والتحكم في عملية الإنتاج.

أنظمة التدفئة والتهوية وتكييف الهواء:يمكن استخدام الوحدة لقياس والتحكم في الإشارات التناظرية مثل درجة الحرارة والرطوبة والضغط وما إلى ذلك لأجهزة الاستشعار المختلفة، والتحكم في مكيف الهواء والمروحة ومضخة المياه وغيرها من المعدات لتحقيق توفير الطاقة والراحة.

تطبيقات التحكم الصناعية الأخرى:يمكن أيضًا استخدام GE IS220PAICH1B في الصناعات المعدنية وصناعة الورق ومعالجة المياه وغيرها من الصناعات في معالجة البيانات عالية السرعة ومتطلبات الموثوقية العالية لأنظمة التحكم الصناعية الأخرى.
