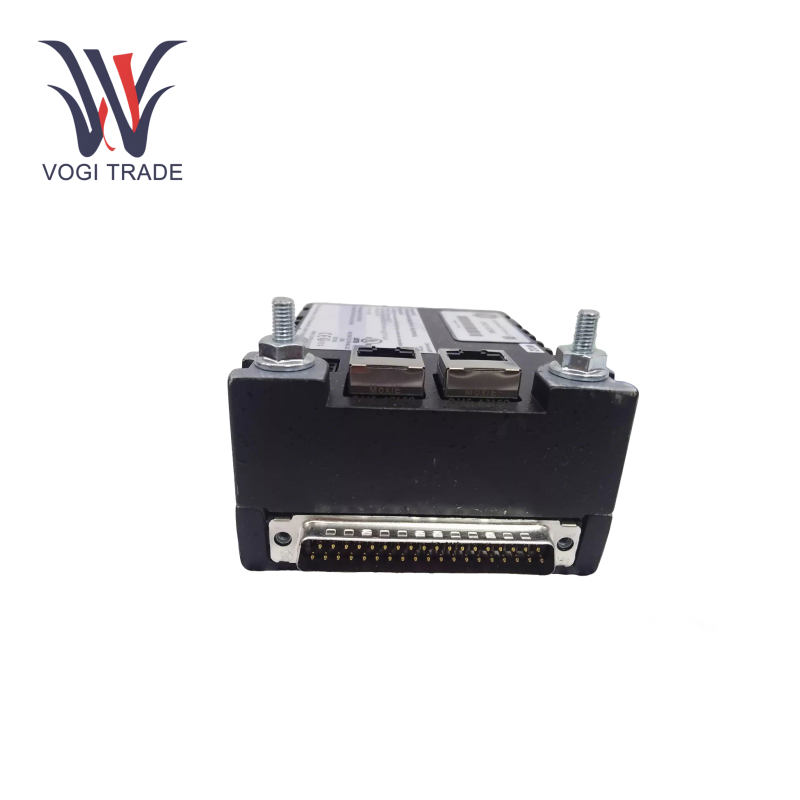

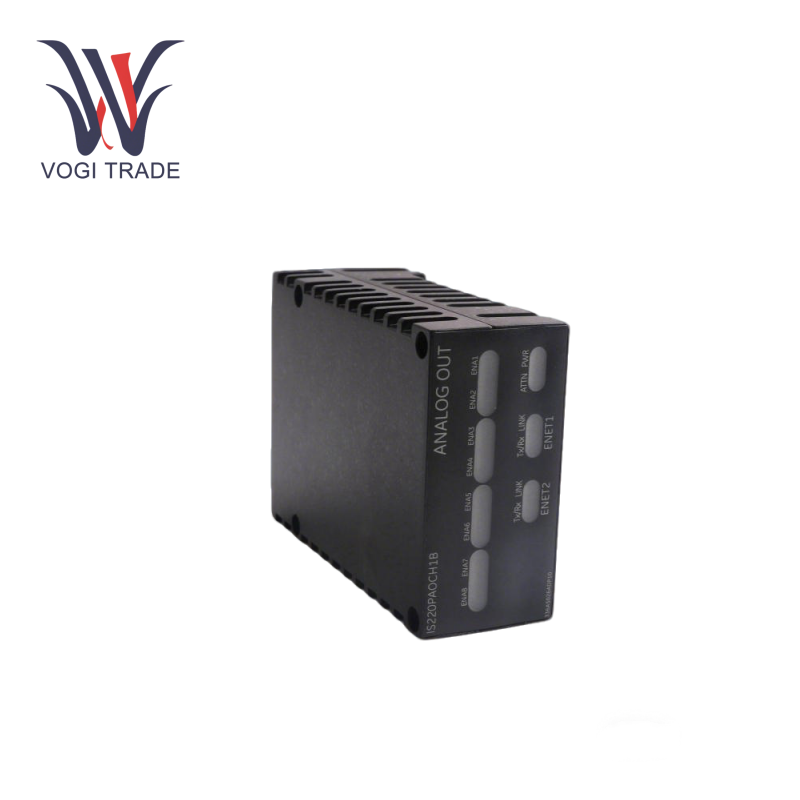

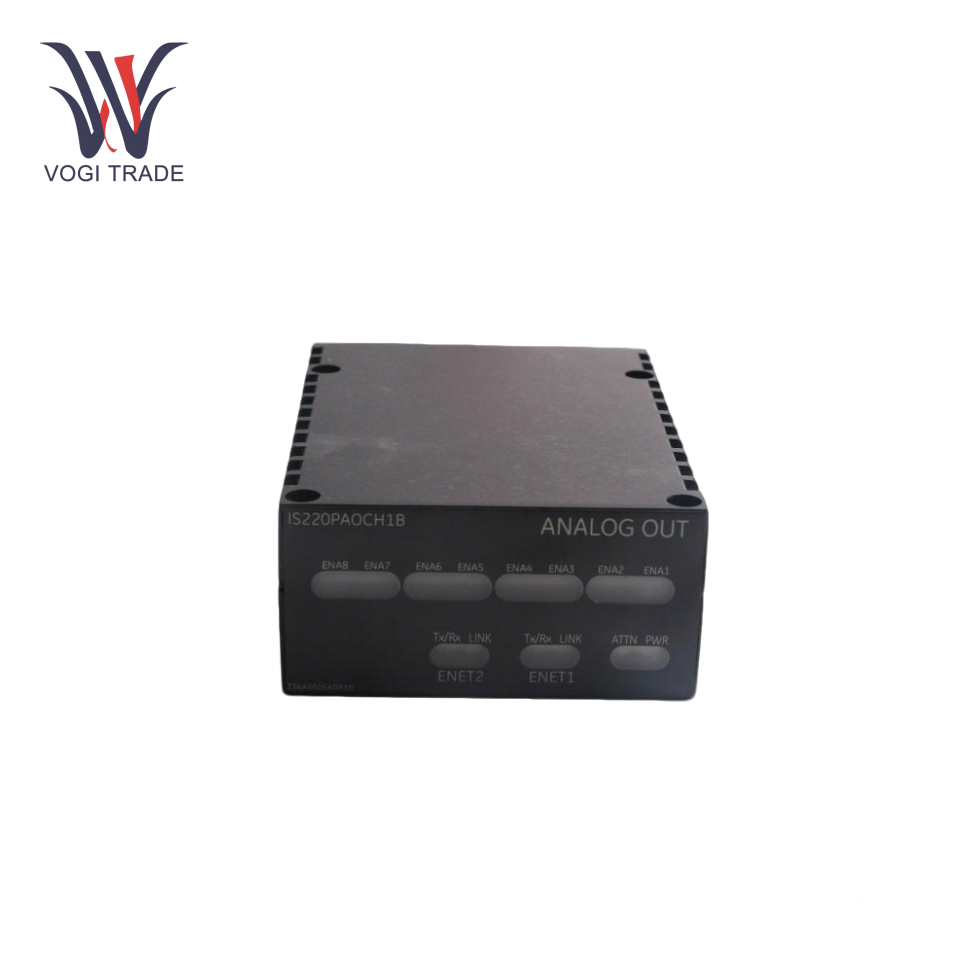

العلامة التجارية: GEالوصف: وحدة الإخراج التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS220PAOCH1B هي وحدة إخراج تمثيلية من 6 قنوات مصممة لأنظمة التحكم في مارك VIE. إنه يحول الأوامر الرقمية إلى إشارات إخراج تمثيلية دقيقة ، مما يتيح التحكم الدقيق في العمليات الصناعية.
تصنيع |
GE |
رقم النموذج |
IS220PAOCH1B |
رقم الطلب |
IS220PAOCH1B |
كتالوج |
مارك الحياة |
بلد المنشأ |
الولايات المتحدة الأمريكية |
رمز HS |
7326909000 |
البعد |
12.2 سم*8.2 سم*6 سم |
بُعد التعبئة |
15 سم*11 سم*8 سم |
وزن |
0.4 كجم |
المعلمات التشغيل
مزود الطاقة:28V DC مصدر الطاقة.
جهد التشغيل:0-30V DC
عدد القنوات: 6
نوع الإخراج:التناظرية
تيار مصنف:1A لكل قناة
بروتوكول الاتصال:Modbus RTU
استهلاك الطاقة:5.3 دبليو
درجة حرارة التشغيل:-20 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين:-40 درجة مئوية إلى +85 درجة مئوية
معالجة إشارة الإدخال/الإخراج:يمكن لكل نقطة على الوحدة أن تقبل سلكين من 3.0 مم مربع
ميزات المنتج
معالجة الإشارات التناظرية والرقمية:GE IS220PAOCH1B يسهل معالجة كل من الإشارات التناظرية والرقمية من الأجهزة الميدانية للحصول على دقيقة للبيانات والتحكم فيها.
اتصال البيانات:GE IS220PAOCH1B يتيح التفاعل بين نظام التحكم والأجهزة الميدانية من خلال Ethernet أو الأنظمة التواصلية الأساسية.
دعم التكرار:GE IS220PAOCH1B تم تصميمه للعمل مع تكوينات زائدة لأنظمة HA
التشخيصات: ميزات تشخيصية متخصصة لمراقبة صحة نظام واكتشاف الأعطال.
إخراج الإشارة التناظرية:أهم وظيفة في GE IS220PAOCH1B هي أنها تخرج إشارات تمثيلية. إنه يحول البيانات المخزنة بنجاح إلى ما يعادل كل منهما في شكل تمثيلي يمكن تفسيره بشكل صحيح بواسطة الآلية.
السيطرة على اتصال الشبكة:مباشرة على iOnet ، مخصص ، مزدوج كامل ، نقطة إلى نقطة. كما أنه يتيح تبادل البيانات باستخدام مكونات I/O النظام والمعالج الرئيسي.
تثبيت
التثبيت:عادة ما يتم تثبيت GE IS220PAOCH1B على سكة DIN داخل خزانة تحكم. ضمان التباعد المناسب للتهوية وسهولة الوصول.
مزود الطاقة:تحقق من إعطاء إمدادات طاقة مستقر 24V DC للوحدة. تحقق من القطبية لمنع الضرر.
التأريض:تأكد من تأريض الوحدة وأي ترس ذات صلة بشكل صحيح لتجنب التداخل الكهربائي والحفاظ على السلامة.
تكوين:برنامج GE Toolboxst لتكوين الوحدة النمطية ودمجها في نظام التحكم.
نطاق التطبيق
توليد الطاقة:النباتات الكهرومائية ، التوربينات الغازية ، التوربينات البخارية.
طاقة:مراقبة خطوط الأنابيب وإدارة الضاغط والمرافق الخارجية.
الأتمتة الصناعية:التحكم في العملية والتصنيع ومعالجة المواد.
مصادر الطاقة المتجددة:وحدات تحكم توربينات الرياح وأنظمة توليد الطاقة الشمسية.
استكشاف الأخطاء وإصلاحها
لا قوة:تأكد من توصيل مصدر الطاقة بشكل صحيح وأن قوة 24V DC موجودة. تأكد من عدم تفجير الصمامات أو قاطع الدائرة التي تم توصيل الثلاجة فيها.
التفتيش لفشل الاتصال:فحص المكونات المادية لكابلات Ethernet والموصلات للتلف المحتمل. تحقق من أن عنوان IP وتكوين الشبكة صحيحان.
عطل القناة I/O:تحقق من الأسلاك بين الأجهزة الميدانية. تفقد المحطات المحطات لخفرتها أو التآكل.
لم يتم اكتشاف الوحدة النمطية:إعادة إدخال الوحدة النمطية في فتحتها. يتم استخدام برنامج GE Toolboxst لفلاش تحديثات البرامج الثابتة.
ارتفاع درجة الحرارة:توفير الوحدة النمطية فني ابحث عن الكثير من درجة الحرارة المحيطة.
أجهزة الإنذار التشخيصية:استخدم أدوات التشخيص Toolboxst لتحديد رموز الصدع المحددة واتخاذ الإجراء التصحيحي.
