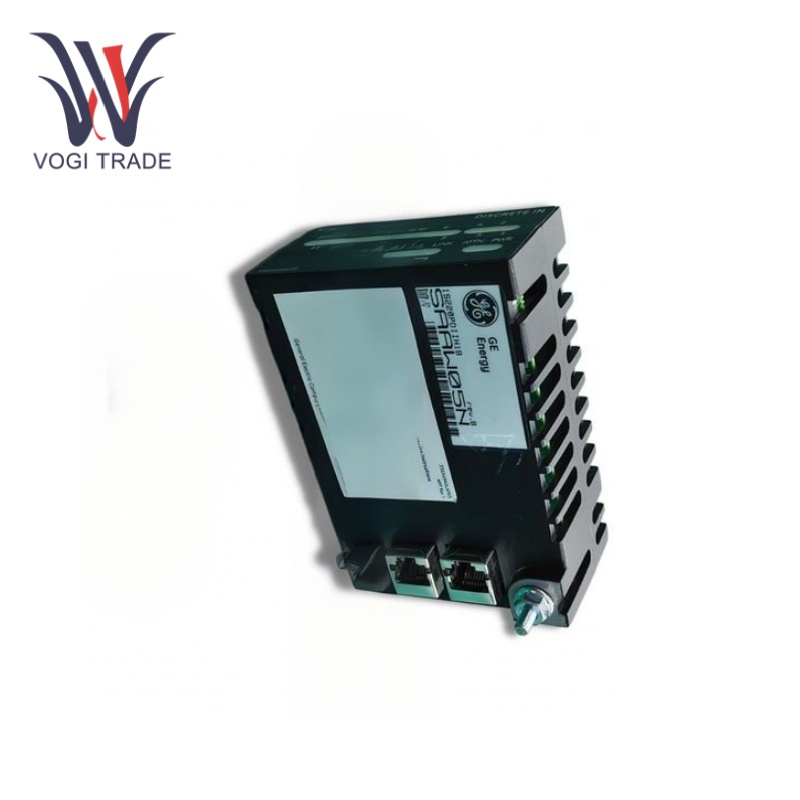

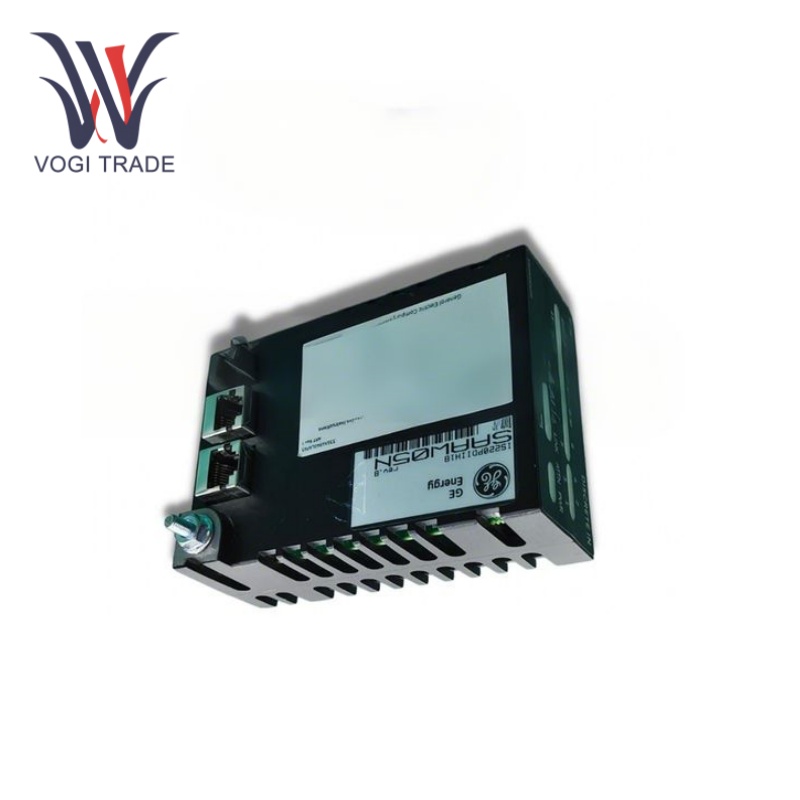

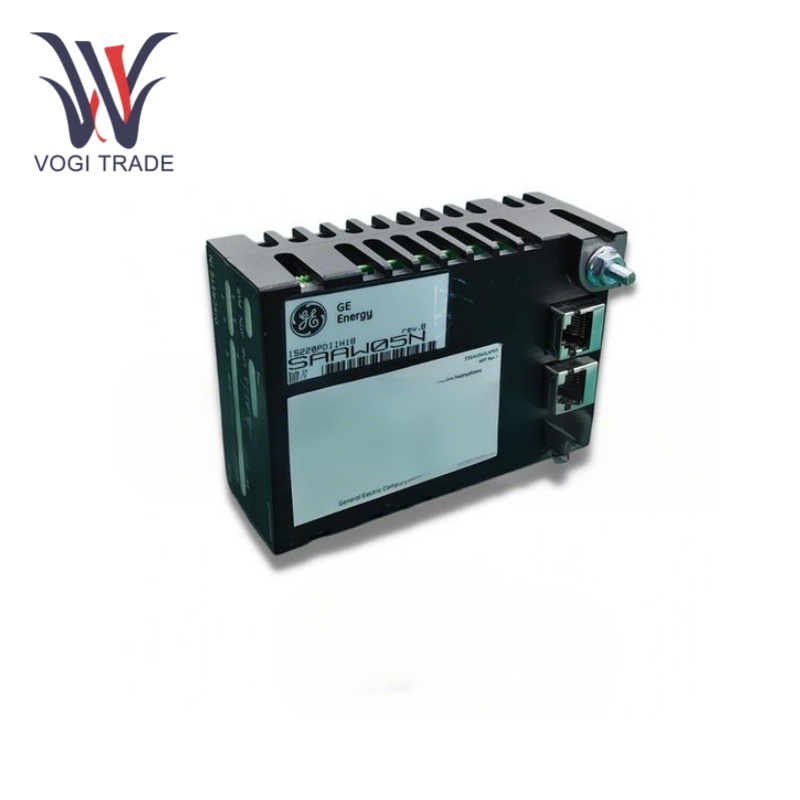

غي IS220PDIIH1A

درجة حرارة التشغيل:0 إلى 60 درجة مئوية.

قنوات الإدخال:24 مدخلات الاتصال.

قنوات الإخراج:12 مخرج تتابع.

عزل المدخلات:العزل البصري إلى 1500 فولت.

عامل تصفية الإدخال:مرشح الأجهزة، 4 مللي ثانية.

رفض جهد التيار المتردد:60 فولت ج.م.

منافذ إيثرنت:2 واجهات RJ45 إيثرنت.

جهد الإدخال:التصنيف الاسمي هو 28.0 فولت تيار مستمر، والحد الأدنى للجهد 27.4 فولت تيار مستمر.

ميزات الوظيفة

معالجة واتصالات عالية السرعة:يمكن لـ GE IS220PDIIH1A معالجة البيانات بسرعة بنفس سرعة نقل البيانات. يحتوي على العديد من منافذ إيثرنت التي تتيح الاتصال السريع والموثوق مع الأجهزة المختلفة في نظام التحكم، مما يوفر تبادل البيانات في الوقت الفعلي وتنفيذ أوامر التحكم.

العزل وتصفية الإشارة:تتميز GE IS220PDIIH1A بعزل بصري بين إشارات الإدخال والإخراج وداخل الدائرة الداخلية، مع جهد عزل يصل إلى 1500 فولت، مما يعزل التداخل الخارجي بشكل فعال ويحمي الوحدات والأنظمة من الزيادات الكهربائية والضوضاء. بالإضافة إلى ذلك، فهو يحتوي على مرشح أجهزة لتصفية الضوضاء عند التردد العالي ومقاومة إشارات التداخل في الإدخال لتعزيز دقة الإشارة واستقرارها.

الكثير من قنوات الإدخال والإخراج الرقمية:توفر GE IS220PDIIH1A عادةً العديد من قنوات الإدخال والإخراج الرقمية. قنوات الإدخال الرقمية قادرة على استقبال الإشارات من مجموعة متنوعة من المفاتيح وأجهزة الاستشعار والأجهزة المنفصلة الأخرى، ويمكن لقنوات الإخراج الرقمية التحكم في المرحلات وصمامات الملف اللولبي والمحركات الأخرى، مما يجعلها مناسبة تمامًا لتطبيقات التحكم الصناعية المعقدة.

تشخيص الخطأ

التشخيص التسلسلي:تتوفر عادةً تشخيصات تبادل الاتصالات التسلسلية على منفذ اتصالات تسلسلية يعمل بالأشعة تحت الحمراء على الوحدة النمطية أو واجهات اتصال أخرى للاتصالات التسلسلية التشخيصية المحلية. يمكن للمستخدم الاتصال بالوحدة من خلال أداة تشخيصية خاصة واستخدام المنفذ التسلسلي للتواصل مع GE IS220PDIIH1A للحصول على معلومات مفصلة   مثل حالة المعالج والذاكرة وقنوات الإدخال والإخراج وما إلى ذلك، وذلك لتحديد موقع و حل المشكلة.

مراقبة النظام والإنذار:يمكن مراقبة حالة عمل الوحدة مباشرة في الوقت الفعلي في النظام. عند اكتشاف خطأ أو خطأ، يمكن للنظام إنتاج معلومات إنذار وتقرير تشخيصي مطابق ثم إخطار المشغل من خلال واجهة الإنسان والآلة (HMI) أو طرق أخرى، حتى يتمكن المشغل من اتخاذ تدابير للتعامل مع الخطأ في الوقت المناسب.

مجالات التطبيق

صناعة توليد الطاقة:يتم استخدام GE IS220PDIIH1A في نظام التحكم في توربينات الغاز والبخار وطاقة الرياح في صناعة توليد الطاقة، مثل نظام التحكم في التوربينات الموزعة من سلسلة Mark VIe. فهو يجتاز المدخلات والمخرجات الرقمية لأنواع متعددة من أجهزة الاستشعار والمفاتيح في التوربينات، بما في ذلك على سبيل المثال لا الحصر، حالة التشغيل/الإيقاف للصمامات، وحالة تشغيل المضخات، وإشارات الإنذار من أجهزة الحماية المتعددة، والحصول بدقة على معلومات حالة التوربينات، وضمان التشغيل الآمن للتوربينات بشكل فعال.

الأتمتة الصناعية:يتم استخدامه لخطوط إنتاج الأتمتة الصناعية، مثل الصناعات الكيميائية والصيدلانية والأغذية والمشروبات وغيرها من الصناعات، ويمكن أيضًا استخدام الوحدة لتوصيل أجهزة منفصلة مختلفة، مثل مفتاح القرب، ومفتاح الحد، وصمام الملف اللولبي، وما إلى ذلك، لتحقيق مراقبة ومراقبة عملية الإنتاج. مثل مراقبة حالة الفتح والإغلاق للحزام الناقل، وحالة تشغيل الذراع الآلي، وحالة تعبئة آلة التعبئة والتغليف، والتحكم في بدء وإيقاف المعدات وتبديل تدفق العملية.

أنظمة التدفئة والتهوية وتكييف الهواء:يمكن استخدام GE IS220PDIIH1A لمراقبة حالة عمل جميع المكونات المنفصلة في أنظمة التدفئة والتهوية وتكييف الهواء، بما في ذلك حالة تشغيل المراوح والمضخات والضواغط، وحالة الفتح والإغلاق للمخمدات والصمامات. وبعد الحصول على إشارات الإدخال والإخراج الرقمية هذه ومعالجتها، يمكنه بعد ذلك تعديل التشغيل عن طريق توفير الطاقة بشكل مستمر والاستخدام بشكل مريح.
