غي IS220PDOAH1A

المعلمة التقنية

نطاق جهد الإدخال:12 فولت إلى 48 فولت تيار مستمر.

نطاق الجهد الناتج:0 فولت إلى 24 فولت.

مكسيمم الإخراج الحالي لكل قناة:3 أ.

وقت الاستجابة:أقل من 1 مللي ثانية.

عزل الجهد:أكبر من 500Vrms.

مقاومة العزلسابق:أكبر من 100MΩ.

عدد القنوات:مع أربع قنوات مستقلة.

نطاق درجة حرارة التشغيل:-25 درجة مئوية إلى +70 درجة مئوية.

عدد إيثرنتالموانئ:2 واجهات RJ45 إيثرنت.

الخصائص الوظيفية

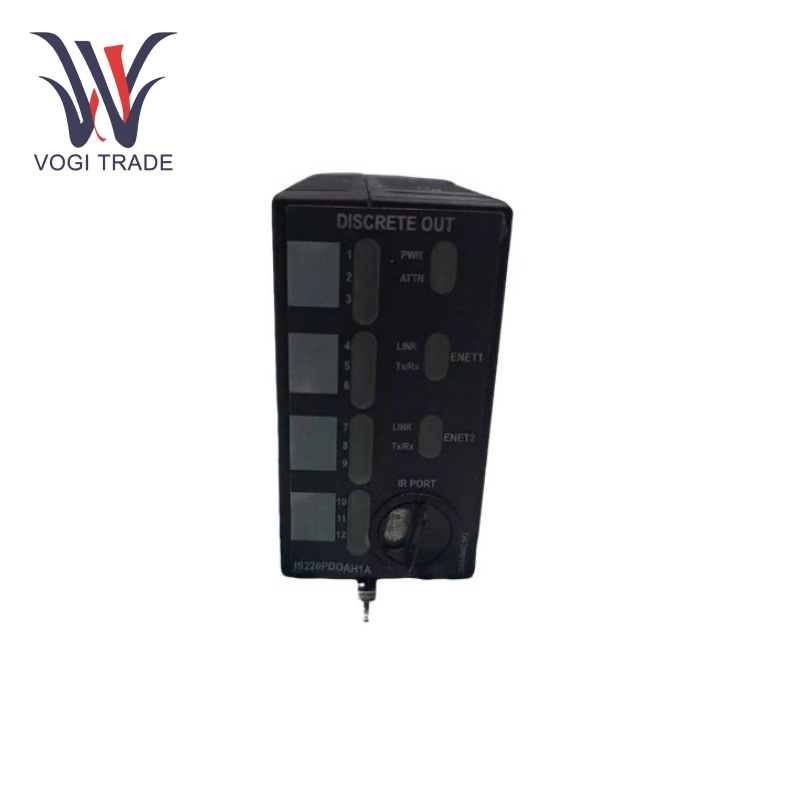

التشخيص البصري والتسلسلي:تحتوي اللوحة الأمامية GE IS220PDOAH1A على مؤشرات LED متعددة، مثل الطاقة، والانتباه، وTxRx، والرابط، من أجل عرض ما إذا كانت الوحدة تعمل بشكل صحيح أثناء عملية التشغيل، مثل حالة مصدر الطاقة، وحالة اتصال الشبكة، وحالة الإخراج، وما إلى ذلك. يمكن أن يكون منفذ الاتصالات التسلسلية بالأشعة تحت الحمراء مخصصًا للاتصالات التسلسلية التشخيصية المحلية، مما يتيح معلومات تشخيصية أكثر تفصيلاً للمساعدة في استكشاف الأخطاء وإصلاحها.

المعالج والذاكرة:يتكون GE IS220PDOAH1A من معالج عالي الأداء مع ذاكرة الوصول العشوائي (RAM) وذاكرة فلاش يمكنها الاحتفاظ برمز التطبيق ومعلومات الإعدادات وتنفيذها. وقد تم ذلك بحيث يتم توصيل لوحة المعالج المضمنة بلوحة اقتناء مخصصة لوظيفة حزمة الإدخال/الإخراج.

التحكم في التتابع المتعدد:يمكنه التحكم في ما يصل إلى 12 مرحلًا، مما يوفر قدرة قوية على التحكم في الإخراج. تدعم GE IS220PDOAH1A ستة لوحات طرفية للإخراج منفصلة، ​​مثل SRLY وTRLY، بالإضافة إلى مرحلات الحالة الصلبة والمرحلات الكهرومغناطيسية، مما يوفر سيناريوهات تطبيق متعددة الاستخدامات حسب الحاجة.

تشخيص الخطأ

التشخيص عن طريق مؤشر LED:تعد مؤشرات LED الموجودة على الوحدة مهمة جدًا  لتشخيص الأخطاء. إذا كان مؤشر الطاقة مطفأ، فقد يشير ذلك إلى وجود مشكلة في مصدر الطاقة؛ إذا كان مؤشر اتصال الشبكة يومض بشكل غير طبيعي، فقد يشير ذلك إلى وجود خطأ في الشبكة. يمكن أيضًا أن تساعد الحالة غير الطبيعية لمؤشرات قناة الإخراج في تحديد المشكلات المتعلقة بالقنوات المقابلة بسرعة.

تشخيص الاتصالات التسلسلية:يمكن استخدام منفذ الاتصالات التسلسلية بالأشعة تحت الحمراء للاتصالات التسلسلية التشخيصية المحلية. تم تجهيز GE IS220PDOAH1A باتصال تسلسلي، حيث يمكن للمستخدمين نقل البيانات التسلسلية من الوحدة إلى الكمبيوتر أو الجهاز المحمول باليد باستخدام برنامج تشخيصي محدد، بحيث يمكن الحصول على معلومات تشخيصية مفصلة، ​​مثل حالة المعالج وحالة الذاكرة وحالة منفذ الاتصال وحالة قناة الإخراج، سيجد المستخدم المشكلة بسرعة ويحلها.

مجالات التطبيق

التحكم في توربينات الغاز:يعد GE IS220PDOAH1A مكونًا أساسيًا في نظام التحكم في توربينات الغاز GE Speedtronic Mark VIe، والذي يستخدم للتحكم في المرحلات في التحكم في توربينات الغاز لضمان التشغيل الصحيح لتوربينات الغاز للحفاظ على التشغيل الآمن والمستقر.

الأتمتة الصناعية:ويمكن استخدامه في العديد من أنواع مجالات الأتمتة الصناعية، مثل الصناعات التحويلية والكيميائية والأدوية والأغذية والمشروبات وصناعات تصنيع السيارات. يمكن استخدامه لقيادة المحركات، والسخانات، ومعدات الإضاءة، وصمام الملف اللولبي، وغيرها من الأجهزة، وتحقيق مراقبة عملية الإنتاج والتحكم فيها، وتحسين كفاءة الإنتاج وجودة المنتج.

إدارة الطاقة:في مجال إدارة الطاقة، مثل أنظمة الطاقة الشمسية وطاقة الرياح، يتم استخدام GE IS220PDOAH1A لإدارة تبديل وحماية أجهزة توليد الطاقة، وضمان العمل الفعال وسلامة نظام الطاقة. وتمتد تطبيقاتها أيضًا إلى أنظمة توزيع الطاقة، والتحكم في قواطع الدائرة ومفاتيح الفتح والإغلاق، وتحقيق المراقبة والتحكم في عملية توزيع الطاقة.

مواصلات:في حركة المرور، التي تغطي مجالات مثل أنظمة إشارات السكك الحديدية والتحكم في السيارات الكهربائية، يمكن استخدام الوحدة للتحكم في المرحلات في نظام الإشارة وقوة أنظمة التحكم في السيارات الكهربائية، مما يضمن عمل نظام النقل بأمان وتشغيل السيارات الكهربائية بكفاءة.
