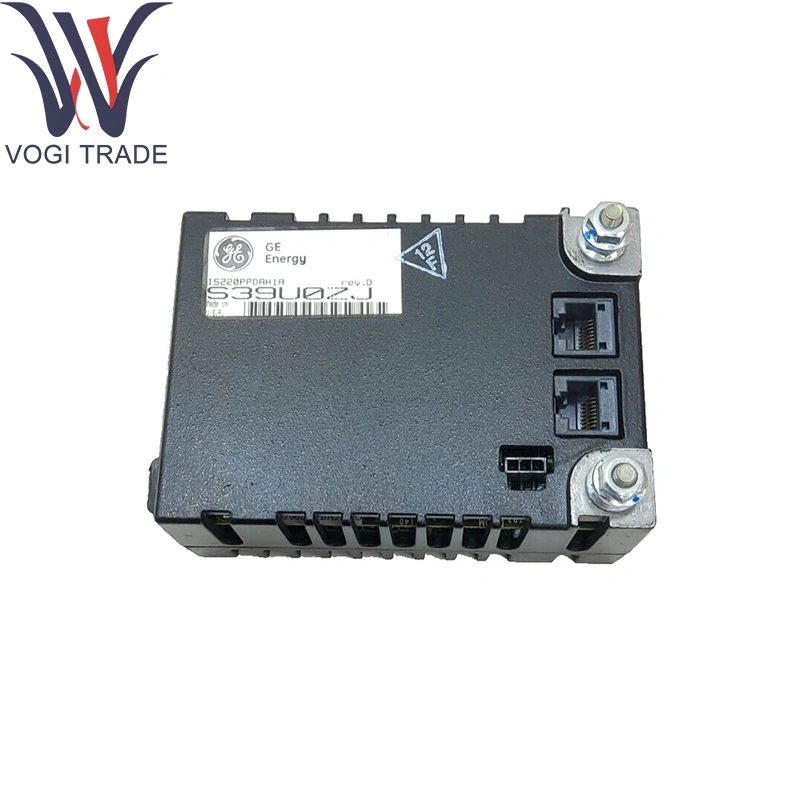

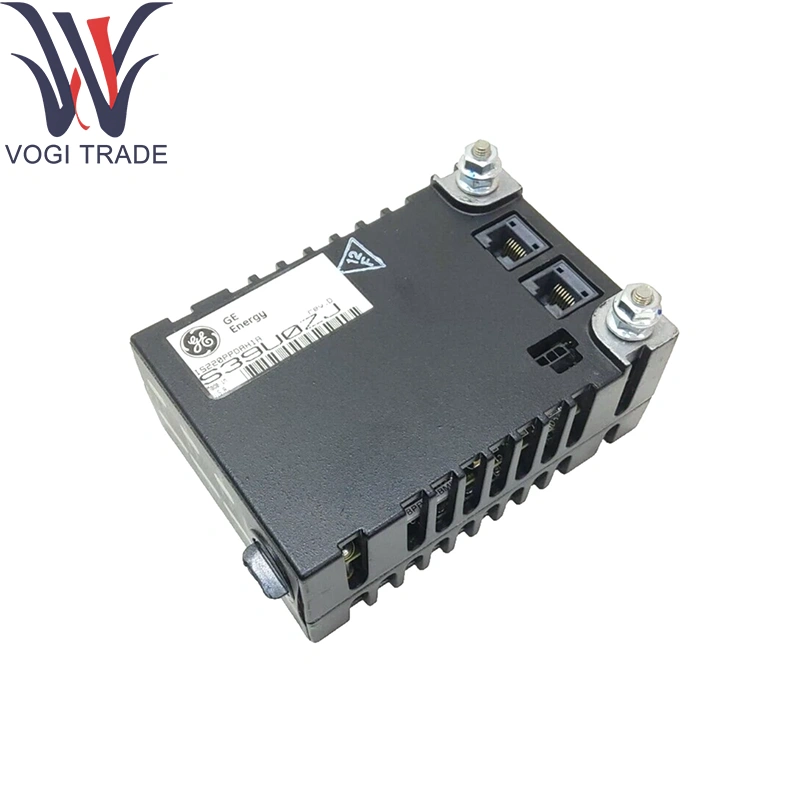

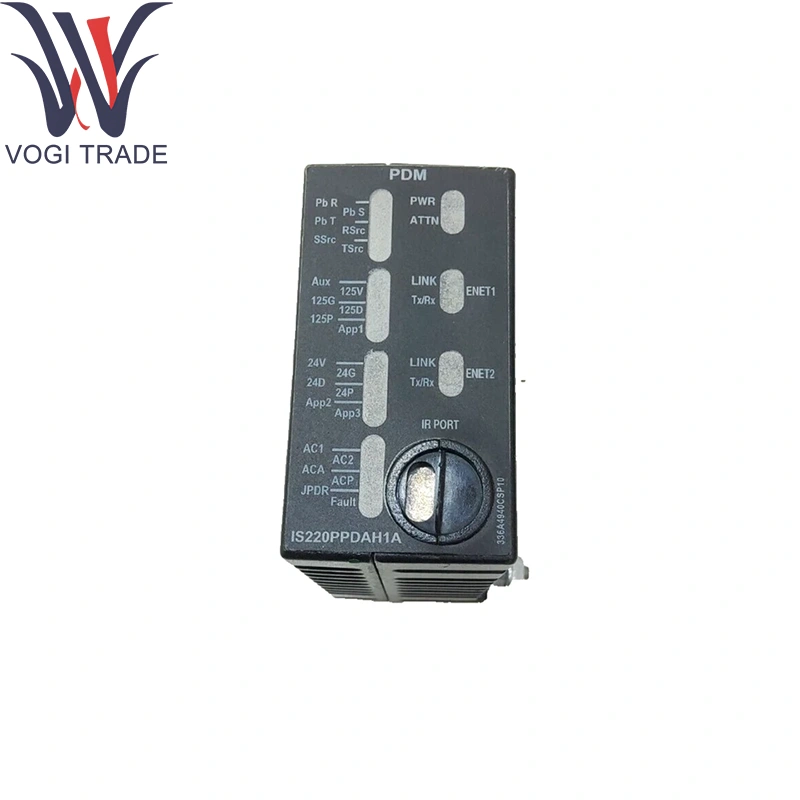

العلامة التجارية: GEالوصف: IS220ppdah1aالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 19مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS220PPDAH1A نظام توزيع توزيع الطاقة المثبتة داخل مجلس الوزراء لتوزيع الطاقة MARK ، يجمع IS220PPDAH1A ردود الفعل في الوقت الفعلي من ستة لوحات توزيع الطاقة (JPDS ، JPDM ، JPDG ، JPDC).
| تصنيع |
GE |
| رقم النموذج |
IS220ppdah1a |
| رقم الطلب |
IS220ppdah1a |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
188 × 86 × 56 مم |
| وزن |
0.77 كجم |
المعلمات الفنية
اختصار وظيفي: PPDA (تشخيص واكتساب حزمة توزيع الطاقة)
المدخلات التناظرية: خمس قنوات مخصصة لإشارات ملاحظات توزيع الطاقة
مؤشرات LED: ثمانية مصابيح مصابيح LED لمرفق مجلس الإدارة وصحة القناة
واجهات Ethernet: منافذ Ionet الأساسية 10/100 ذات الضوابط المزدوجة لإخراج البيانات
قنوات التغذية المرتدة: ما يصل إلى ستة مصادر PDM ، تم تحديدها عبر المعرفات الإلكترونية المكونات والتشغيل
إجراءات الحماية: التشخيص فقط - لا تنفذ وظائف رحلة واقية
طلاء ثنائي الفينيل متعدد الكلور: مطابق لمقاومة الموقع الصناعي والخطير
GE IS220PPDAH1A التصنيفات البيئية:
التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ≤ 95 ٪ RH ، غير التكوين
وظيفة المنتج
GE IS220PPDAH1A نظام توزيع توزيع الطاقة تجمع بشكل سلبي إشارات الصحة والحالة من نظام توزيع الطاقة وتنسيقها على Ethernet Control. تقوم المعالجة على متن الطائرة بعلامات كل مجموعة ردود الفعل مع معرف إلكتروني ، مما يضمن أن وحدة التحكم في Mark VIE تتلقى رسم الخرائط الدقيقة والآلية لما يصل إلى ستة مصادر توزيع دون تكوين يدوي.
وحدات دعم الأساسية
لوحات PDM المضيفة: JPDS ، JPDM ، JPDG ، JPDC (28 V DC Control-Power Modules)
حزمة I/O حزمة: IS42XPSCAH1B Power/Carrier Assembly توفير قوة خلفية ودخل Ethernet
GE IS220ppdah1a وحدة تحكم: Mark Vie CPU (على سبيل المثال ، IS200TPROH1C) لتجميع البيانات والتشخيص
HMI التشخيص: GE ControlSt ™ أو لوحات cimplicity التي تعرض صحة توزيع الطاقة
مكونات التمديد
لاعبون قابلين عن الشريط: 50 دبوسًا ، لاعبون مفتاحين لاتصالات التغذية المرتدة من اللوحة إلى اللوحة
أجهزة التثبيت: قوسين اثنين
تجميعات Packplane: الطائرات الخلفية على طراز VME لاستضافة عبوات I/O متعددة
مجموعات LED الاحتياطية: مجموعات LED البديلة لمؤشرات القناة
دعم البرمجيات
التكوين والتعيين: تلقائي بالكامل عبر إلكترونيات معرف اللوحة ؛ لا يوجد إعداد يدوي مطلوب
المراقبة والتشخيصات: بيانات الصحة والجهد في الوقت الفعلي في الوقت الفعلي متوفرة في GE ControlSt ™/Toolboxst ™ وعبر علامات OPC
تحديثات البرامج الثابتة: يتم تسليمها كجزء من برنامج Mark Vie System ؛ تم تطبيقه من خلال Toolboxst ™
الوثائق: مفصلة في GEH-6721L MARK VIE DISTRIBUTION REOVEET
