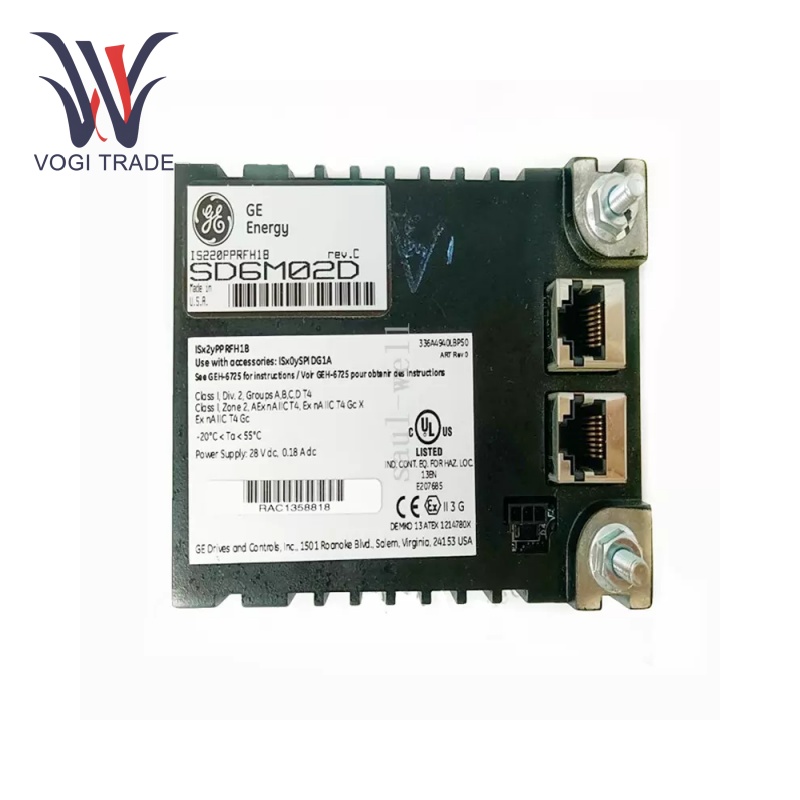

العلامة التجارية: جي ايالوصف: وحدة الإدخال/الإخراجالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 3مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS220PPRFH1B هي وحدة نمطية من نظام التحكم الموزع GE Mark VIe (DCS) المصمم للاتصال السلس والحصول على البيانات والمراقبة في الوقت الفعلي في البيئات الصناعية. وتشمل وظائفها الرئيسية معالجة الإشارات والتشخيص والتحكم في الوقت الحقيقي واكتشاف الأخطاء.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS220PPRFH1B |
| رقم الطلب |
IS220PPRFH1B |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
11 سم × 6.7 سم × 5 سم |
| البعد التعبئة |
13 سم × 9 سم × 7 سم |
| وزن |
0.8 كجم |
معلمات التشغيل
تصنيف العرض الجهد:24 فولت تيار مستمر
نطاق جهد التشغيله:18 فولت إلى 32 فولت تيار مستمر
التشغيل الحالي:~0.5 أمبير عند 24 فولت تيار مستمر
الجهد: منخفض:0 فولت/عالي: 24 فولت تيار مستمر
مقاومة الإدخال:4.7 كيلو أوم
إيقاف إدخال الحالة الحالي:3 مللي أمبير (24 فولت تيار مستمر)
الجهد االكهربى:24 فولت تيار مستمر عندما يكون نشطًا
مخرج التيار المتردد:500 مللي أمبير (الحد الأقصى لكل مخرج)
الحد الأقصى لجهد الإخراج:30 فولت تيار مستمر.
معدل البيانات:100 ميجابت في الثانية
نوع الموصل:يتطلب اتصال Profinet موصلات RJ45 ethernet
حماية الدخول: IP20
الحماية ضد ماس كهربائى:مدمج لحماية المخرجات من الأخطاء
حماية الجهد الزائد:أنظمة أمان لحماية الوحدة من ارتفاع الجهد
ميزات المنتج
اتصالات الإشارة:يتيح نقل المعلومات بين Bridge Personality Interface ونظام القيادة.
إشارة محرك البوابة:يقدم GE IS220PPRFH1B أوامر لتشغيل وإيقاف IGBTs للتحكم في الطاقة في محرك التيار المتردد.
كشف الخطأ:يقوم بفحص إشارات خطأ التحويل والتعليقات على نظام التحكم للسلامة والتشخيص.
استشعار المرحلة:يراقب إشارات المرحلة A وB وC الحالية ويعالجها ويوفر التشغيل الدقيق للتوربين.
تخزين البيانات وتحديد الهوية:يستخدم جهاز ذاكرة 1024 بت لتخزين معرف اللوحة ومعلومات المراجعة لأغراض التشخيص والصيانة.
وظيفة البوابة:GE IS220PPRFH1B هو PROFIBUS DPv0، فئة رئيسية 1، يقوم بتعيين وحدات تحكم Mark VIe على Ethernet I/O إلى I/O من أجهزة PROFIBUS التابعة، مما يسمح لوحدة التحكم بالتواصل مع المعلومات ومعالجتها من أجهزة PROFIBUS التابعة.
Rزائدة الدعم:حزمة إدخال/إخراج واحدة بدون تكرار (اتصال I/O Ethernet واحد)، وحزمة إدخال/إخراج واحدة مع اتصالي Ethernet لكل إدخال/إخراج، واتصالات Ethernet احتياطية ساخنة (منفذان).
معالجة العناصر:يدير نوعين من تدفق البيانات بين PPRF ووحدة التحكم: الإدخال/الإخراج الثابت والإدخال/الإخراج PROFIBUS. يتكون الإدخال/الإخراج الثابت من مدخلات ومخرجات مشتركة، بينما يتم تكوين PROFIBUS I/O وفقًا لتكوين الأجهزة الذي يوفره التطبيق.
تم التثبيتعلى
جبل:يتوفر أيضًا معرف إلكتروني من خلال لوحة طرفية البوابة الرئيسية PROFIBUS (SPI DG 1A) حيث يتم تركيب PPRF عادةً.
اتصال:يتصل اتصال PROFIBUS عند موصل الوعاء DE-9 D-sub المكشوف على جانب PPRF. أما بالنسبة للاتصالات، فيجب أن تكون جميعها آمنة ومتصلة أيضًا بناءً على متطلبات النظام.
نطاق التطبيق
توليد الطاقة:في محطات الطاقة، يلعب GE IS220PPRFH1B دورًا حاسمًا في التفاعل مع أنظمة التحكم المختلفة لمراقبة ومراقبة توليد الطاقة وعمليات التوربينات ومزامنة الشبكة. وبالتالي، يضمن المراقبة المستمرة للمعلمات مثل درجة الحرارة والضغط والتدفق، والتي يتم إرسالها إلى نظام التحكم المركزي لاتخاذ الإجراءات التصحيحية.
النفط والغاز:غالبًا ما يُستخدم جهاز GE IS220PPRFH1B في قطاع النفط والغاز لمراقبة سلامة خطوط الأنابيب وأنشطة الحفر والعمليات في مصافي التكرير. فهو يوفر بيانات في الوقت الفعلي لتحسين الإنتاج ومنع المشكلات قبل أن تتحول إلى فترات توقف باهظة الثمن أو مخاطر على السلامة.
المواد الكيميائية والبتروكيماوية:في الصناعة الكيميائية، تفرض GE IS220PPRFH1B معايير تشغيل آمنة ومثالية على المفاعلات والفواصل وعمليات الإنتاج الكيميائي الأخرى.
