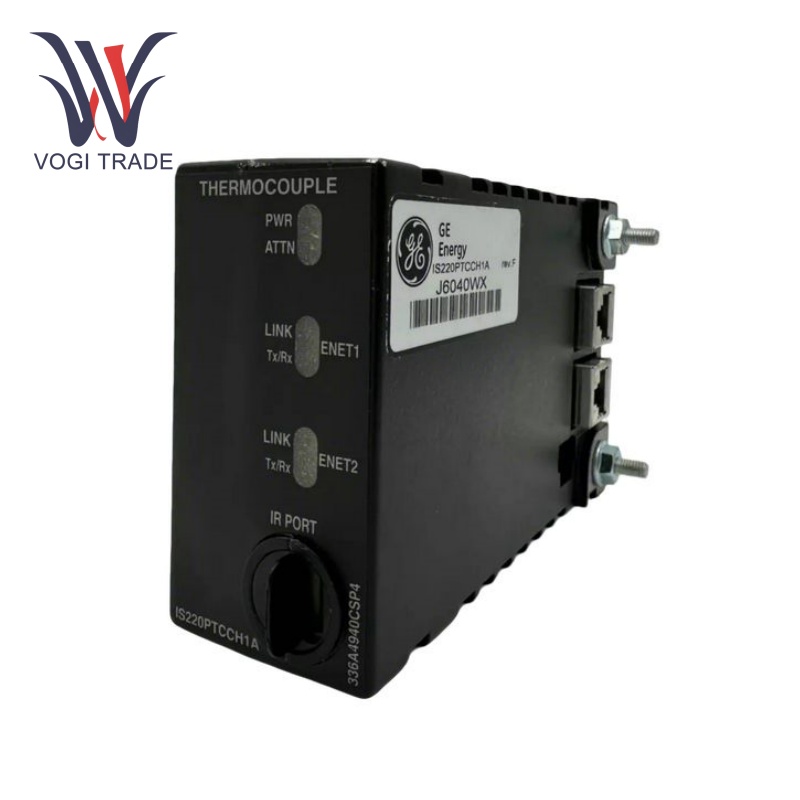

غي IS220PTCCH1A

معلمات التشغيل

نطاق درجة الحرارة:يتراوح نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى 65 درجة مئوية (-22 درجة فهرنهايت إلى 149 درجة فهرنهايت).

جهد الإدخال:جهد الإدخال النموذجي هو 28 فولت تيار مستمر.

أنواع الحرارية:وهو يدعم المزدوجات الحرارية القياسية E وJ وK وS وT بالإضافة إلى مدخلات mV بمدى يتراوح من -8mV إلى +45mV.

محول أ/د:يحتوي على محول A/D 16 بت.

الجهد الوضع المشترك:جهد الوضع الشائع هو ±5 فولت، ورفض الوضع الشائع للتيار المتردد هو 100 ديسيبل @ 50/60 هرتز.

رفض الوضع العادي:إنه 250 مللي فولت جذر متوسط ​​التربيع @ 50/60 هرتز (±5%).

Pميزات المنتج

وظيفة الواجهة:تقوم هذه الواجهة الكهربائية بتوصيل شبكة أو اثنتين من شبكات I/O Ethernet بلوحة طرفية للإدخال للمزدوجات الحرارية.

تكييف الإشارة و أ/د التحويل:يمكن لـ GE IS220PTCCH1A استقبال إشارات الجهد المنخفض التي تنتجها المزدوجات الحرارية، والحصول على تحويل عالي الدقة إلى الإشارات الرقمية من خلال محول A/D 16 بت  حتى يتمكن نظام التحكم من معالجتها.

التكرار:يمكن لـ GE IS220PTCCH1A أن تعمل في وحدات متكررة بسيطة ومزدوجة وثلاثية مما يزيد من موثوقية النظام واستقراره.

وظائف التشخيص:يمكن إجراء اختبارات ذاتية للتشخيص الذاتي ومتعددة للطاقة لذاكرة الفلاش وذاكرة الوصول العشوائي وأجهزة لوحة المعالج ومنافذ إيثرنت بالإضافة إلى ذلك، توفر GE IS220PTCCH1A مراقبة مستمرة لمصادر الطاقة الداخلية الخاصة بها لضمان صحة الوظائف.

وظيفة الاتصال:منفذا إيثرنت 10/100 ومنفذ اتصالات تسلسلية بالأشعة تحت الحمراء لاتصالات البيانات والاتصالات التسلسلية التشخيصية المحلية

تثبيت

تثبيت اللوحة الطرفية:قم بتوصيل اللوحة الطرفية المحددة  بشكل آمن.

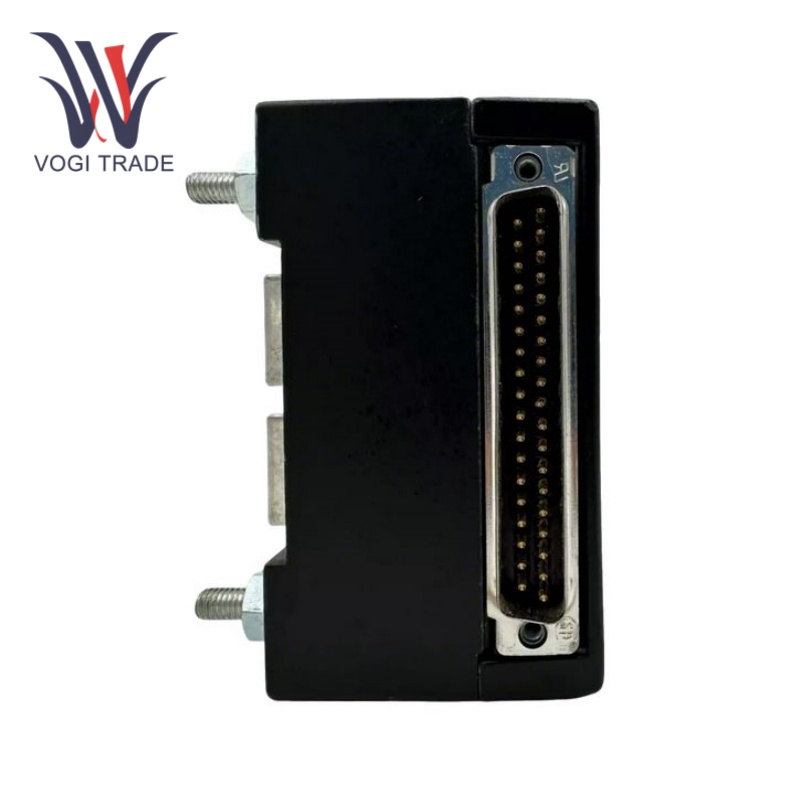

قم بتوصيل الوحدة:قم بتوصيل وحدة الإدخال/الإخراج PTCC بموصلات اللوحة الطرفية

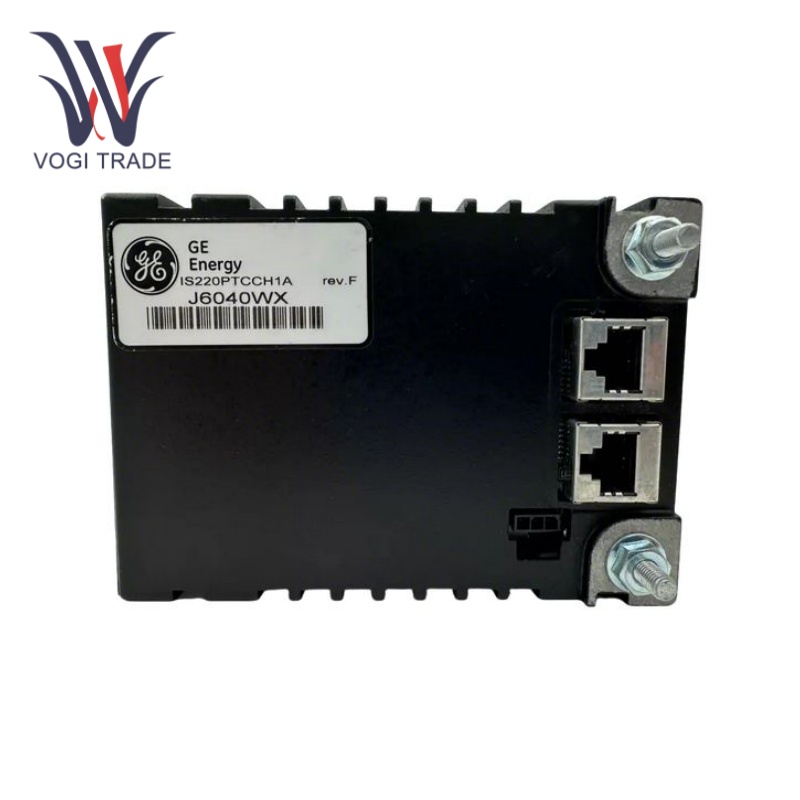

ربطالوحدة:قم بتثبيت الوحدات ميكانيكيًا على المسامير الملولبة القريبة من منافذ Ethernet. بالنسبة لنوع اللوحة الطرفية، يتم تثبيت المسامير في دعامة تثبيت.

قم بتوصيل كابل إيثرنتوفاق:قم بتوصيل واحد أو اثنين من كابلات إيثرنت بناءً على تكوين النظام من أجل التكرار، سيتم توصيل الوحدة بأي منفذ وإذا كنت تستخدم منافذ مزدوجة، فمن الشائع توصيل enet 1 بالشبكة المتصلة بوحدة التحكم R.

اتصال الطاقة:لتوصيل الطاقة، أدخل الموصل الموجود على جانب العبوة. ومع ذلك، تحتوي حزمة الإدخال/الإخراج على ميزة التشغيل الناعم المتأصلة التي تحد من تدفق التيار لتطبيقات الطاقة، وبالتالي ليست هناك حاجة لإيقاف تشغيل التيار الكهربائي قبل توصيل الكابل.

إعدادات:استخدم تطبيق ToolboxST لإعداد حزمة الإدخال/الإخراج حسب الحاجة.

نطاق التطبيق

أنظمة التحكم في التوربينات:يستخدم GE IS220PTCCH1A على نطاق واسع في سلسلة أنظمة التحكم Mark VI/Mark VIe من جنرال إلكتريك لإدارة ومراقبة أنظمة التوربينات الصناعية للغاز والطاقة المائية والبخارية، مما يوفر قياسًا دقيقًا لدرجة الحرارة ومراقبة التوربينات

Iالأتمتة الصناعية:يمكن استخدام GE IS220PTCCH1A كمكون رئيسي لنظام قياس درجة الحرارة والتحكم فيها في مختلف مجالات الأتمتة الصناعية، قم بتوصيل المستشعر المزدوج الحراري بنظام التحكم العلوي، مما يحقق القياس الدقيق والتحكم في درجة الحرارة في عملية الإنتاج الصناعي.

استكشاف الأخطاء وإصلاحها

قضايا الطاقة:إذا كان مؤشر الطاقة   LED مطفأ، فتحقق من جهد مصدر الطاقة والاتصال. تأكد من أن جهد الدخل ضمن المستوى الموصى به، ومن توصيل موصل الطاقة بشكل صحيح.

مشاكل اتصال إيثرنت:مشاكل إيثرنت في حالة ظهور حالة غير طبيعية في مؤشر LED الخاص باتصال إيثرنت، يجب فحص كابلات وموصلات إيثرنت بدقة. تحقق من إعدادات الشبكة لديك ومن تكوين منافذ Ethernet  الخاصة بالوحدة بشكل صحيح.

تشوهات مختلفة لوحظت في إشارة المزدوجة الحرارية:إذا كانت قيم درجة الحرارة المقاسة مقصودة أو متقلبة، فتأكد من أن أجهزة الاستشعار والتوصيلات الحرارية تعمل بشكل صحيح. تأكد من إعداد أنواع المزدوجات الحرارية بشكل صحيح في الوحدة، وأن البلورات محمية ولها مقاومة منخفضة.

الوحدة لا تعمل بشكل صحيح:في حالة عدم تشغيل الوحدة النمطية، أو عدم عمل الوحدات النمطية بشكل صحيح، فقد يتم إجراء اختبار ذاتي لزيادة الطاقة. تحقق من ذاكرة الفلاش، وذاكرة الوصول العشوائي (RAM)، وأجهزة لوحة المعالج، ومنافذ إيثرنت.
