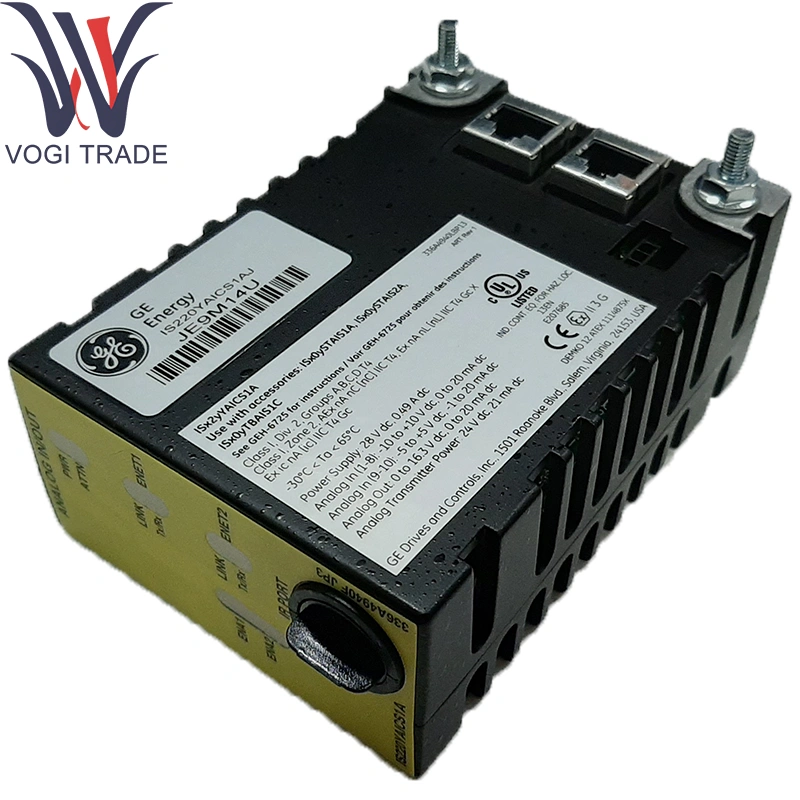

العلامة التجارية: GEالوصف: IS220YAICS1Aالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS220YAICS1A إدخال/إخراج حزمة السلامة التناظرية سلامة السلامة IS220YACS1A يوفر استشعار حلقة تمثيلية عالية الدقة للوظائف الموثقة في السلامة في التحكم في توربيني الغاز
| تصنيع |
GE |
| رقم النموذج |
IS220YAICS1A |
| رقم الطلب |
IS220YAICS1A |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
178 × 330 × 160 مم |
| وزن |
0.8 كجم |
المعلمات الفنية
القنوات: 8 قنوات مدخلات حالية معزولة
نطاق المدخلات: 4-20 مللي أمبير (قوة حلقة سلبية متوفرة من الخارج)
القرار والدقة: 16 بت ؛ ± 0.1 ٪ من الحجم الكامل
معدل أخذ العينات: 100 عينة/ثانية لكل قناة
العزلة: قناة إلى قناة إلى قناة إلى قناة إلى أرض (> 1 كيلو فولت)
التصفية: مرشح تمرير رقمي قابل للبرمجة (حتى 50 هرتز)
الحماية: المشبك الزائد إلى 30 مللي أمبير ؛ حماية الاستقطاب العكسي
الموصل: الرأس الأيمن 52 الموضع للكتلة الطرفية القابلة للتراجع
GE IS220YAICS1A البيئة:
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ≤ 95 ٪ RH ، غير التكوين
شهادة السلامة: مصممة لاستخدام SIL 3 في حلقات Ysil
وظيفة المنتج
GE IS220YAICS1A إدخال/إخراج حزمة السلامة التناظرية تحول السلامة وترقم عدة إلى 4-20 MA إشارات سلامة حلقة الأمان لبيانات جاهزة Ethernet لوحدة التحكم في السلامة الأساسية MARK VIES. يضمن الولادة الحتمية المنخفضة للخلايا القياسية التناظرية لمنطق إيقاف التشغيل ، مع تشخيصات مدمجة للحالات المفتوحة والظروف خارج المدى.
وحدات دعم الأساسية
وحدة تحكم السلامة الأساسية: IS220YSILS1B YSIL Safety-I/O Pack
لوحة تزويد الطاقة: IS210AEPSG1A لإثارة الحلقة والوحدة النمطية
معالج منطق السلامة: IS200TCSAS1A لمنطق قرار إيقاف التشغيل
Snubber & Compression: IS400SSUPS1A للملفات اللولبية والقمع العابر
مكونات التمديد
كتل الطرفية القابلة للتراكم: كتل المسمار ذات 8 اتجاهات مفتاحية لمنع سوء التوحيد
مجموعات Din-Reail & Panel Mount: مقاطع محول وأقواس للسكك الحديدية 35 ملم أو حاوية
إكسسوارات التدريع: مشابك إنهاء درع الكابلات ونوى الفريت لحماية EMI
الوحدات النمطية الخاصة بزواج حلقة الغيار: exciters خارج DC 24 فولت مع مخرجات تشخيصية
دعم البرمجيات
GE IS220YAICS1A التكوين والمعايرة:
قوالب الحلقة المسبقة مسبقًا في GE ControlSt ™/Toolboxst ™
معالج المعايرة صفر/سبعة على الإنترنت لكل قناة
GE IS220YAICS1A التشخيص والمراقبة:
تم الإبلاغ عن إنذارات الدائرة المفتوحة ، والتيار الزائد ، والحلقة التي تم الإبلاغ عنها عبر تشخيصات وحدة التحكم و HMI
علامات الحالة في الوقت الحقيقي يمكن الوصول إليها من خلال بوابات OPC و Modbus
البرامج الثابتة: البرامج الثابتة على مستوى مجلس الإدارة يتم الحفاظ عليها عبر تحديثات برامج Mark Vies ؛ تم تطبيقه من خلال Toolboxst ™
الوثائق: مغطاة في دليل نظام GE Mark Vies (GEH-6725R) ودليل تثبيت ISIL I/O
