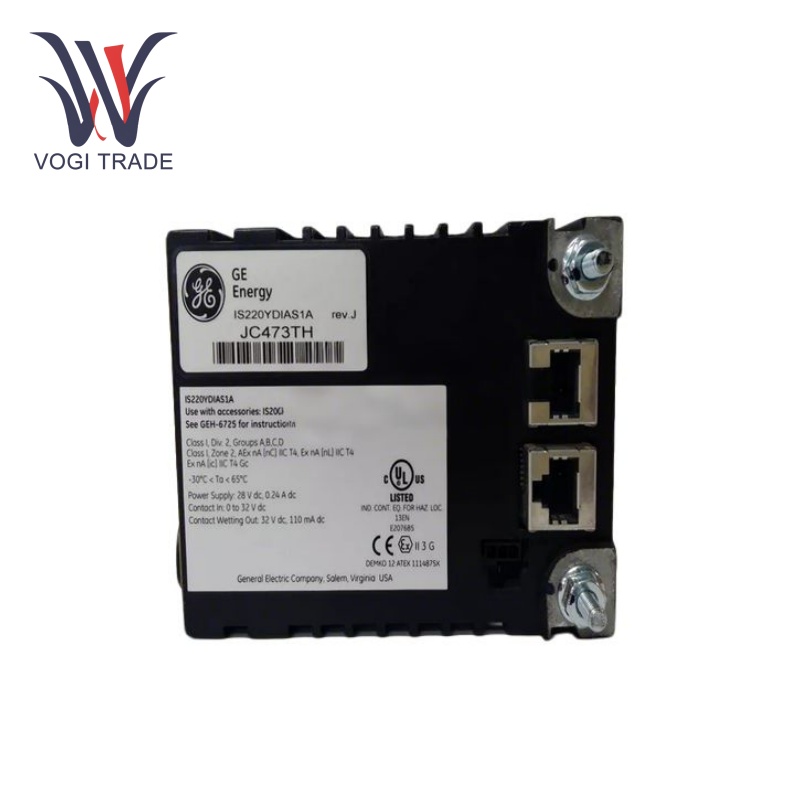

العلامة التجارية: جي ايالوصف: وحدة حزمة الإدخال/الإخراج المنفصلة الآمنةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 6مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS220YDIAS1A عبارة عن وحدة إدخال/إخراج رقمية توفر وظائف أساسية مثل الحصول على البيانات ومعالجة الإشارات واكتشاف الأخطاء. وهو يدعم اتصال Profinet، الذي يتيح تبادل البيانات بسرعة وموثوقية بين أنظمة التحكم والأجهزة الميدانية.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS220YDIAS1A |
| رقم الطلب |
IS220YDIAS1A |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
13 سم × 8 سم × 6 سم |
| البعد التعبئة |
15 سم × 10 سم × 8 سم |
| وزن |
0.8 كجم |
مصدر الطاقة الاسمي:24 فولت تيار مستمر
نطاق جهد التشغيل:18 فولت إلى 32 فولت تيار مستمر
استهلاك الطاقة:حوالي 0.5 أمبير عند 24 فولت تيار مستمر (يعتمد الاستهلاك الحقيقي على الأجهزة المتصلة)
جهد الإدخال: 0 فولت -24 فولت تيار مستمر
الجهد الناتج الاسمي:24 فولت تيار مستمر نشط
الحد الأقصى للإخراج الحالي:500 مللي أمبير لكل مخرج
نوع الإخراج هو جامع مفتوح؛الحد الأقصى لتصنيف الجهد هو 30 فولت تيار مستمر
القدرة البديلة:12 واط شوغون لكل نتيجة
يقرأ أيضًا:اختيار الكتل المدمجة لـ Profinet I/OC يتصل بالأجهزة والشبكات التي تدعم Profinet من أجل اتصال سريع وموثوق.
معدل الإرسال:100 ميجابت/ثانية (اتصالات Profinet تعتمد على شبكة إيثرنت)
حماية الدخول تصنيف:IP20
ميزات المنتج
إشارة:لربط الإشارات المنفصلة من الأجهزة الخارجية أو أجهزة الاستشعار في نظام التحكم، وقراءة حالة هذه الإشارات وإرسالها إلى نظام التحكم.
حماية العزلة:يحمي الدوائر الداخلية للوحدة من الضوضاء الكهربائية أو التداخل الناتج عن الأجهزة المتصلة عن طريق عزل قنوات الإدخال.
سرعة عالية:تتميز GE IS220YDIAS1A بمؤقت استجابة سريع، وهو أمر حيوي للتطبيقات التي تتضمن المراقبة والتحكم في الوقت الفعلي، حيث تتيح الحصول على البيانات بدقة وفي الوقت المناسب.

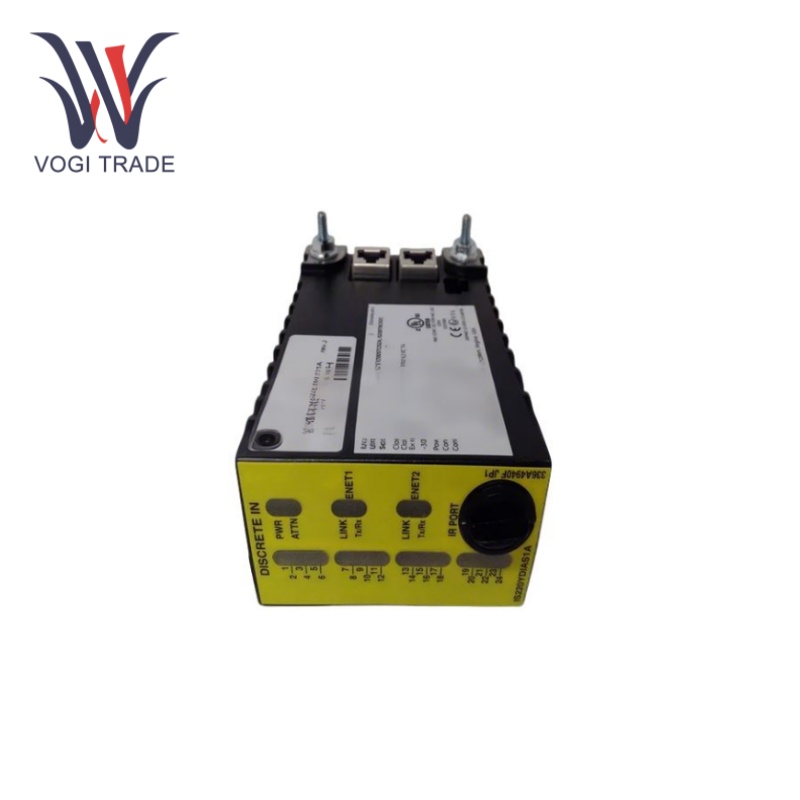

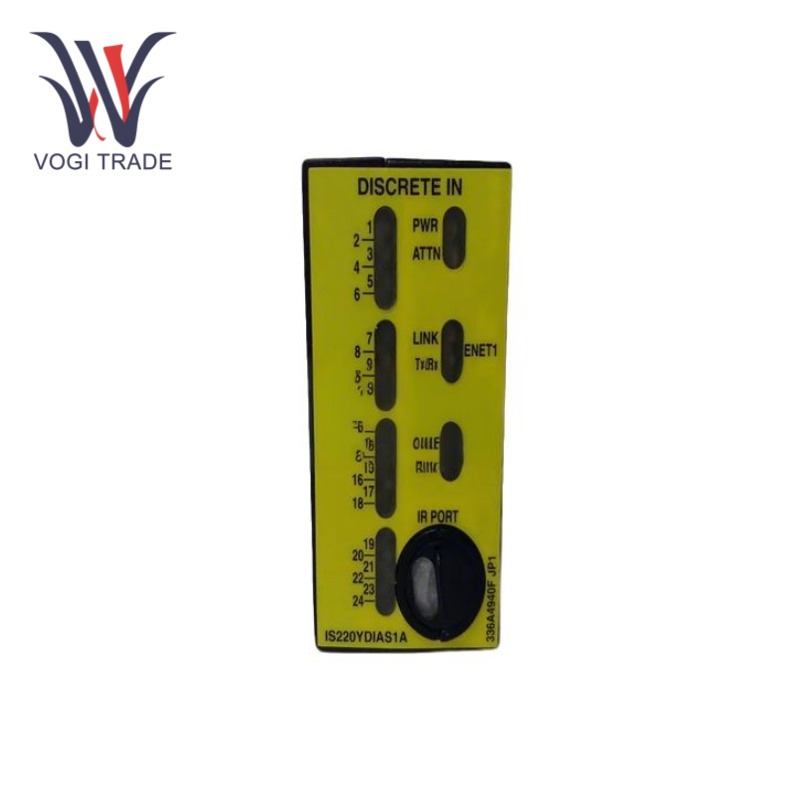

إشارة الحالة:يتضمن GE IS220YDIAS1A مصابيح LED أو ميزات إشارة الحالة المشابهة لتقديم تعليقات مرئية حول حالة كل قناة إدخال، إما للمساعدة في استكشاف الأخطاء وإصلاحها وتشخيص مشكلات النظام.
التوافق:يتم دعم لوحات طرفية محددة، بما في ذلك IS200STCIS1A و2A أو IS400STCIS1A أو 2A أو IS400TBCIS2C.
تثبيت
تصاعد:تم تصميم GE IS220YDIAS1A ليتم توصيله باللوحات الطرفية المتخصصة، بما في ذلك IS200STCIS1A و2A أو IS400STCIS1A أو 2A أو IS400TBCIS2C.
باور كونعمل:تحتوي الوحدة على مصدر طاقة يحمل في ثناياه عوامل. قم بتوصيل كابل إمداد الطاقة بالطاقة المتاحة (في نطاق الاسمي 28.0 فولت تيار مستمر، ولا يتجاوز الحد الأقصى 32 فولت تيارًا مستمرًا).
بولت الوحدة:أدخل الوحدة في اللوحة الطرفية وقم بتثبيت الوحدة ميكانيكيًا على الأزرار (الملولبة) الموجودة على كل جانب من منافذ Ethernet. تتلاءم الأزرار مع دعامة تثبيت خاصة بنوع اللوحة الطرفية.
نطاق التطبيق
التحكم في التوربينات:GE IS220YDIAS1A يستخدم بشكل رئيسي في نظام التحكم السريع Mark VIe من جنرال إلكتريك للتحكم الصناعي بالغاز والبخار، ويستخدم لضبط سرعة التوربينات البخارية، واستكمال الفرامل المعلقة، والحكم التلقائي على الحالة الحرارية، واختيار وضع البداية، ورفع السرعة، والثبات سرعة 3000 دورة في الدقيقة، اختبار متزامن كاذب للمولد، حمل متصل بالشبكة، حمل الرفع، تبديل الصمامات، إلخ.
الأتمتة الصناعية:يمكن لأنظمة الأتمتة الصناعية والتحكم في العمليات من هذا النوع استقبال إشارات من أجهزة استشعار ومفاتيح مختلفة، ثم إرسال هذه الإشارة إلى نظام التحكم لتتم معالجتها. بالإضافة إلى ذلك، تتمتع GE IS220YDIAS1A بالقدرة على توزيع إشارة خرج نظام التحكم إلى مشغلات مختلفة لتسهيل التشغيل القياسي للجهاز.
استكشاف الأخطاء وإصلاحها
الاتصال أو نقل البيانات غائب:تأكد من توصيل كبلات Ethernet بشكل صحيح، ومن تكوين تخطيط الشبكة بدقة وأن عنوان IP الخاص بالوحدة يتماشى مع تكوين شبكة النظام. تحقق من وجود رسائل خطأ على شبكة Profinet باستخدام أدوات التشخيص
Fالمدخلات / المخرجات سيئة:تحقق من توصيلات الأسلاك لكل جهاز من أجهزة الإدخال والإخراج. تأكد من دعم جميع الأجهزة الميدانية المستخدمة مع وحدة معينة ومن تكوين الوحدة بشكل صحيح وفقًا لمواصفات كل جهاز ميداني.
الوحدة لا تعمل:تحقق من أن مصدر الطاقة يقع ضمن النطاق المحدد، وتحقق من الأسلاك والتوصيلات بحثًا عن المكونات السائبة أو التالفة. إذا استمرت المشكلة، فحاول تغيير الوحدة.
