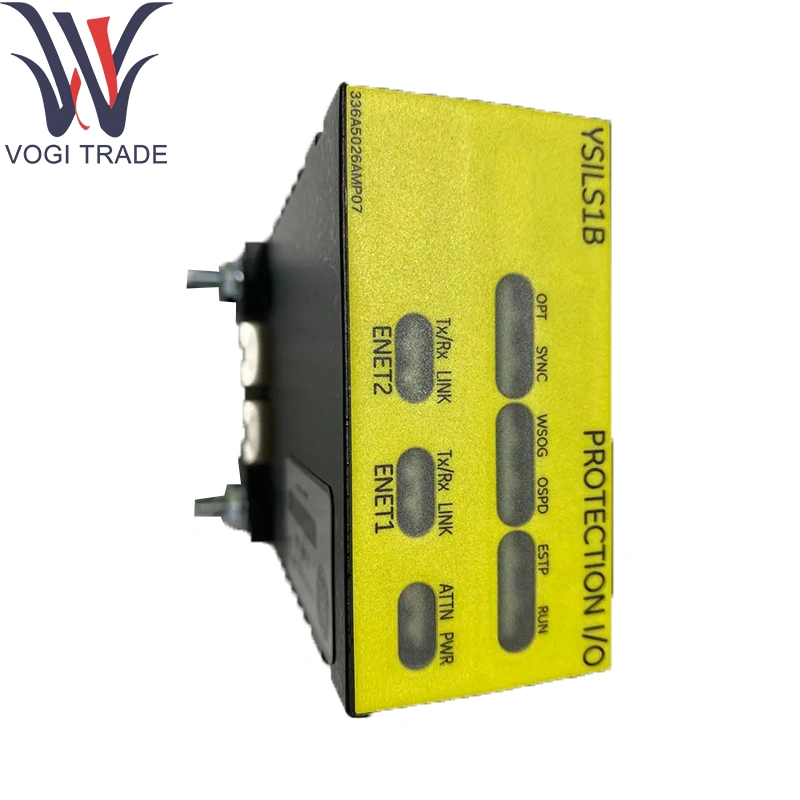

العلامة التجارية: GEالوصف: IS220YSILS1Bالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 15مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS220YSILS1B CORE CORME SANIOND PACK توفر حزمة I/O CORE CHARCE CIRCH CURCTIONS FORTIONS FORCATIONS ، Follenoid Acture ، رحلة الضغط ، استشعار السرعة ، اكتشاف اللهب ، والتعلق الواقي الأخرى داخل شبكات التحكم في سلامة GE Speedtronicvies.
| تصنيع |
GE |
| رقم النموذج |
IS220YSILS1B |
| رقم الطلب |
IS220YSILS1B |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
160 × 160 × 120 مم |
| وزن |
0.80 كجم |
المعلمات الفنية
GE IS220YSILS1B الطاقة والتوريد
Ysil Main Supply In: 27.4 - 28.0 - 28.6 V DC ، ≤ 1.0 a
SCSA Supply in (Core Safety Terminal): 27.4 - 28.0 - 28.6 V DC ، ≤ 0.75 a
GE IS220YSILS1B دوائر I/O السلامة
TCSA (E-Stop & الملف اللولبي)
الإدخال الإلكترونية: 18-32 V DC
قوة الترطيب الإلكترونية: 24 فولت دي سي @ 100 مللي أمبير
الملف اللولبي (التجريبي) خارج: 24-30 فولت دي سي @ 2 أ
إخراج الاتصال: 24-30 فولت DC @ 5 أ
PT (رحلة الضغط) في: 138 فولت AC @ 5-66 هرتز
إدخال الاتصال: 0-24-32 V DC
اتصل بسلطة الترطيب: 18-24-32 V DC @ 3 Ma
مستشعر السرعة في: ± 15 V PK @ 2-20 kHz
GE IS220YSILS1B WCSA (كاشف اللهب والتناظرية)
Reuter-Stokes Plame-Cetection في: 0-20 Ma DC
طاقة محول الطاقة: 24 فولت DC @ 21 Ma
REEPEEDER SPEED: ± 5 V PK @ 250 Ma
GE IS220YSILS1B SCSA (اتصالات السلامة المنفصلة والتناظرية)
إدخال الاتصال: 0-24-32 V DC
اتصل بسلطة الترطيب: 18-24-32 V DC @ 3 Ma
إخراج الاتصال: 24-30 فولت DC @ 5 أ
المدخلات التناظرية: 0-20 Ma DC
طاقة محول الطاقة: 24 فولت DC @ 21 Ma
المدخلات الحرارية: -8 - 45 MV DC
GE IS220YSILS1B SSUP (مخرجات الملف اللولبي)
الملف اللولبي خارج: 24-30 V DC @ 2 a
البيئة والسلامة
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
المواقع الخطرة: معتمدة لبيئات الفئة 1 DIV 2 / Zone 2
وظيفة المنتج
GE IS220YSILS1B CORE CORE Safety Pack توفر حزمة الإدخال/الإخراج الأساسية للسلامة الإدخال/الإخراج لتوقف الطوارئ ، وأفعال الملف اللولبي ، وثرثرة الضغط ، واستشعار السرعة ، والكشف عن اللهب ، وغيرها من عمليات التوتر الواقية داخل شبكات التحكم في السلامة في SPEEDTRONIC MARK. يقوم بتوحيد حلقات أمان متعددة في وحدة واحدة مصنفة SIL مع عزل كلفاني ودوائر صلبة.
وحدات دعم الأساسية
لوحة محطة الحماية الأساسية: IS200TCS1A
Core Protection Bauntboard: IS200WCSAS1A
لوحة التوسع I/O: IS200SCSAS1A
Snubber Board: IS400SSUPS1A
هيكل تصاعد: Mark Mark Vies I/O Rack Packplane
مكونات التمديد
كتل محطة التبعية: كتل من نوع الصندوق على غرار اليورو لدوائر TCSA/WCSA/SCSA/SSUP
مجموعات Snubber & Compression: ثنائيات القمع المضمونة أو لوحات Snubber RC للملفات اللولبية
أجهزة لوحة الألواح: أقواس الزاوية والفواصل العازلة لتركيب الخزانة
محول DIN-Reail: مقطع اختياري لتصاعد السكك الحديدية 35 ملم
دعم البرمجيات
التكامل: شفاف لـ GE ControlSt ™/Toolboxst ™ و Mark Vies Suite
التشخيص: حالات حلقة الأمان (e stop ، flame ok ، muse ok ، speed ok ، حالات الملف اللولبي) تم الإبلاغ عنها عبر تشخيصات وحدة التحكم وأجهزة الإنذار HMI
التكوين: منطق الأجهزة المسبق مسبقًا-لا يمكن الوصول إلى المستخدم أو إعدادات الشبكة أو إعدادات الشبكة
الوثائق: مفصلة في GE Mark Vies System Cluals (GEH-6725R) وأدلة تثبيت I/O السلامة
