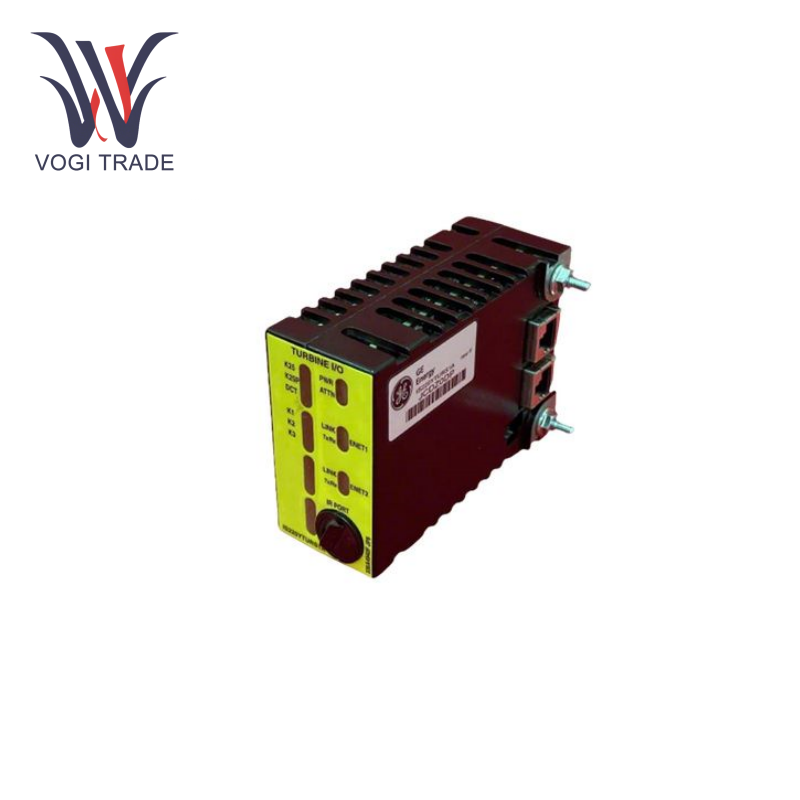

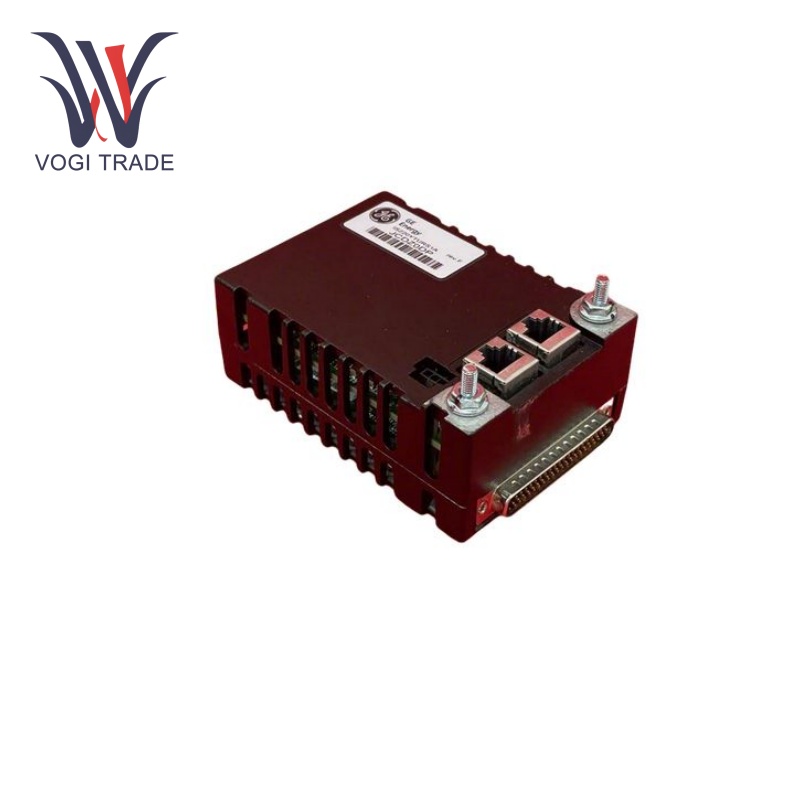

العلامة التجارية: جي ايالوصف: وحدة الرحلة الأساسية الخاصة بالتوربيناتالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 7مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS220YTURS1A هي وحدة إدخال/إخراج رقمية مستخدمة في نظام التحكم الموزع Mark VIe (DCS) الذي يتميز بتشخيصات مدمجة لاكتشاف الأخطاء، مما يضمن التحكم الفعال في الوقت الفعلي، وهو أمر بالغ الأهمية للحفاظ على سلامة النظام وكفاءة التشغيل.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS220YTURS1A |
| رقم الطلب |
IS220YTURS1A |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| البعد |
11 سم × 6.7 سم × 5 سم |
| البعد التعبئة |
13 سم × 9 سم × 7 سم |
| وزن |
0.8 كجم |
معلمات التشغيل
مصدر الطاقة الاسمي:24 فولت تيار مستمر
نطاق جهد التشغيل:18 فولت تيار مستمر إلى 32 فولت تيار مستمر
تيار الإدخال:عادة 3 مللي أمبير عند 24 فولت تيار مستمر
مقاومة الإدخال:4.7 كيلو أوم
نوع الإدخال:الإشارة الرقمية (الاتصال الجاف أو الإدخال القائم على الجهد)
الحد الأقصى لتيار الإخراج:500 مللي أمبير لكل مخرج
الإخراج تنوع:مجمع مفتوح بجهد أقصى 30 فولت تيار مستمر
جناحقدرة تشينغ:12 واط لكل قناة إخراج
مستويات الجهد الناتج:عالية (عادة 24 فولت تيار مستمر) ومنخفضة (0 فولت)
بروتوكول:Profinet (لاتصالات Ethernet عالية السرعة)
معدل البيانات:100 ميجابت في الثانية (قياسي لشبكات Profinet)
اتصال إيثرنت:يدعم شبكة إيثرنت الصناعية، المصممة للتكامل السلس في شبكة Profinet للبيانات في الوقت الفعلي
تصنيف حماية الدخول:IP20 (مصمم للاستخدام الداخلي، ويتم تركيبه عادةً في حاويات أو لوحات تحكم)
التشخيص واكتشاف الأخطاء:تتضمن الوحدة ميزات تشخيصية مدمجة لاكتشاف الأخطاء في الأجهزة الميدانية أو مشكلات الأسلاك أو الاتصالات والإبلاغ عنها، مما يؤدي إلى تحسين موثوقية النظام وسهولة الصيانة.
التحكم في الوقت الحقيقي:يوفر تبادل بيانات عالي السرعة في الوقت الفعلي بين الوحدة والأجهزة الأخرى في Mark VIe DCS للتحكم الدقيق في العملية.
ميزات المنتج
معالجة الإشارات التوربينية:تعمل هذه الوحدة كواجهة لمجموعة متنوعة من أجهزة الاستشعار والأجهزة التوربينية في مجموعة Mark VIe من أنظمة التحكم في التوربينات، حيث تعالج سرعة التوربينات واستشعار اللهب، من بين أمور أخرى.
وظيفة تسجيل البيانات:يمتد تنوعه إلى تسجيل البيانات، مما يسمح للمستخدمين بمراقبة أجهزة الاستشعار في الوقت الفعلي بفضل قنوات الإدخال والإخراج المتعددة. يستطيع القارئ قبول الإشارات بمختلف أنواعها، مثل التناظرية والرقمية، وتحويلها إلى تنسيق يمكن الاهتمام به بواسطة نظام التحكم. علاوة على ذلك، يمكن لـ GE IS220YTURS1A أيضًا إنشاء إشارات تحكم للتحكم في الأجهزة الخارجية مثل المرحلات والملفات اللولبية والصمامات.
التكرار والموثوقية:يتضمن GE IS220YTURS1A عناصر تصميم زائدة عن الحاجة لتحقيق موثوقية عالية وتوافر في حالات الاستخدام الحرجة للتحكم في التوربينات. قد يكون ذلك عبارة عن مصادر طاقة زائدة عن الحاجة، ومسارات اتصال مكررة، ودوائر معالجة إشارات مكررة.
واجهة الاتصالات:يحتوي GE IS220YTURS1A على واجهة اتصال Ethernet، والتي تسمح بالتواصل مع المكونات الأخرى في نظام التحكم، بما في ذلك وحدة التحكم وواجهة الإنسان والآلة. إنه قادر على إرسال البيانات التوربينية ومعلومات الحالة عبر الإنترنت إلى مركز التحكم واستقبال أمر التحكم ومعلمات التكوين من مركز التحكم.
التشخيص والرصد: يأتي GE IS220YTURS1A مزودًا بقدرات التشخيص الذاتي ويمكنه مراقبة الحالة الصحية للوحدة والأجهزة المتصلة بشكل مستمر. يمكنه اكتشاف الأخطاء على الفور مثل فقدان الإشارة، والدائرة القصيرة، والجهد الزائد، وإبلاغ معلومات الخطأ إلى نظام التحكم لتسهيل استكشاف الأخطاء وإصلاحها والصيانة بسرعة.
تثبيت
توافق اللوحة الطرفية:وهو متوافق للاستخدام مع لوحات طرفية معينة في سلسلة Mark VIe (على سبيل المثال، اللوحات الطرفية TTURS1C وTRPAS1A وTRPAS2A وTRPGS1B وTRPGS2B ). تأكد من تحديد اللوحة الطرفية الصحيحة وتثبيتها قبل التثبيت.
التركيب الميكانيكي:يتم تثبيت الوحدة ميكانيكيًا على اللوحة الطرفية باستخدام البراغي أو المشابك المناسبة. تأكد من تثبيت الوحدة بشكل آمن على اللوحة الطرفية لمنع الارتخاء أو الاهتزاز أثناء التشغيل.
اتصال الطاقة والإشارة: قم بتوصيل كابل إمداد الطاقة بطرف إدخال الطاقة الخاص بالوحدة، مع التأكد من صحة الجهد والقطبية. ثم قم بتوصيل كابلات إشارة الإدخال والإخراج بطرف الوحدة وفقًا لمخططات الأسلاك وتعليمات الاتصال من دليل المنتج.
اتصال إيثرنت:قم بتوصيل كابل Ethernet بمنفذ Ethernet الخاص بالوحدة لتمكين الاتصال بنظام التحكم. فقط تأكد من أن كابل Ethernet متصل بشكل جيد وبجودة إشارة جيدة.
نطاق التطبيق
التحكم في توربينات الرياح المحددة:تحتوي هذه المكتبة على وجه التحديد على مواصفات الإدخال/الإخراج الفعلية لأجهزة التحكم في توربينات الرياح Mark VIe. يتم استخدامه للتحكم في تشغيل التوربين. مثل البدء والتوقف والتحكم في السرعة والحماية من الأخطاء.
صناعة توليد الطاقة:في صناعة توليد الطاقة، يمكن استخدام GE IS220YTURS1A في أنواع أخرى من أنظمة التحكم في التوربينات، مثل توربينات الغاز والتوربينات البخارية، لضمان التشغيل الآمن والفعال للتوربينات.
الأتمتة الصناعية: يمكن أيضًا استخدام GE IS220YTURS1A في بعض أنظمة الأتمتة الصناعية والتحكم في العمليات التي تتطلب تحكمًا عالي السرعة وموثوقًا في الإدخال/الإخراج، مثل التحكم في المحركات والمضخات والضواغط.
استكشاف الأخطاء وإصلاحها
مزود الطاقة:إذا تعذر تشغيل الوحدة أو كان مؤشر الطاقة في حالة غير طبيعية، فتحقق مما إذا كان الجهد الكهربي وتوصيل مصدر الطاقة صحيحين. تأكد من أن جهد الدخل ضمن المستويات المحددة ومن توصيل موصل الطاقة.
مشكلة الإشارة:تحقق من كابلات الإشارة والتوصيلات عندما تكون إشارات الإدخال والإخراج غير طبيعية. تأكد من توصيل كابلات الإشارة بشكل جيد ودون انقطاع أو دوائر قصيرة. تحقق من أن مستويات الإشارة وأشكال الموجات ضمن الحدود المسموح بها.
قضايا الاتصال:إذا كانت الوحدة تعاني من مشكلات في الاتصال بوحدة التحكم، فتحقق من كابل Ethernet والارتباط. شبكة إيثرنت المتصلة جيدة والإشارة جيدة. تأكد من أن المثيل يحتوي على إعدادات الشبكة الصحيحة، وإذا أمكن، تحقق من عنوان IP للوحدات النمطية.
فشل الوحدة:إذا لم تعمل الوحدة بشكل صحيح أو ظهرت لك رسائل خطأ، فحاول إعادة تشغيل الوحدة.
