العلامة التجارية: جي ايالوصف: وحدة الإدخال/الإخراج التناظرية الأساسيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 8مصطلح الدفع: تي / تيميناء الشحن: شنتشنGE IS230PCAAH1A هي وحدة تناظرية أساسية PCAA مهمة في نظام التحكم General Electric (GE) Mark VIe.
| تصنيع |
جنرال إلكتريك |
| رقم الموديل |
IS230PCAAH1A |
| رقم الطلب |
IS230PCAAH1A |
| كتالوج |
مارك السادس |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8517795000 |
| البعد |
35 سم * 30 سم * 10 سم |
| البعد التعبئة |
37 سم * 32 سم * 13 سم |
| وزن |
1.5 كجم |
نظرة عامة على المنتج
تعد IS230PCAAH1A وحدة محاكاة أساسية لـ PCAA في نظام التحكم Mark VIe التابع لشركة General Electric (GE). باعتبارها مكونًا أساسيًا في توربينات الغاز والتحكم في العمليات الصناعية، توفر هذه الوحدة مجموعة واسعة من وظائف إدخال/إخراج الإشارة التناظرية عالية الدقة. فهو يدمج قدرات تكييف الإشارة ومعالجتها للمزدوجات الحرارية، والاهتزاز، وLVDT، ومحركات المؤازرة، والدوائر الحالية 4-20 مللي أمبير والإشارات الأخرى. تم تصميمه خصيصًا للبيئات الصناعية كثيرة المتطلبات التي تتطلب درجة عالية من الموثوقية والتوفر، وهو يدعم تكوينات الوضع الفردي والوضع المزدوج والتكرار الثلاثي (TMR).
وظيفة واجهة الإشارة الشاملة
GE IS230PCAAH1A مدخل مزدوج حراري ذو 25 قناة، يدعم أنواعًا متعددة مثل E، J، K، T، S، وما إلى ذلك، ويتميز بوظيفة الكشف عن الدائرة المفتوحة.
10 قنوات 4-20mA المدخلات الحالية. من بينها، يمكن تكوين قناتين كمدخل جهد 4-20mA أو ±10V.بنية عالية الموثوقية
يضمن التطبيق المرن في أنظمة الوضع الفردي والوضع المزدوج وأنظمة TMR التوفر العالي لنظام التحكم.
يحتوي الإخراج التناظري في تكوين TMR على وظيفة حماية الأخطاء، مما يقلل من تأثير فشل الوحدة الفردية على الإخراج إلى أقصى حد.
تم تجهيز GE IS230PCAAH1A بوظائف تشخيصية مدمجة. عند تشغيلها، تقوم الوحدة بإجراء فحص ذاتي وتراقب بشكل مستمر مصدر الطاقة وحالة الإشارة والجهد المرجعي ودائرة ADC/DAC والوظائف الأخرى أثناء التشغيل. يتم توفير معلومات تشخيصية تفصيلية من خلال أضواء مؤشر الحالة (PWR، ATT) وToolboxST.
تم تجهيز الوحدة التناظرية الأساسية ببدء التشغيل الناعم وحماية الحد الحالي ومرحل الإخراج التناظري "الانتحاري" ووظائف الإدخال الخارجية "الانتحارية" للإخراج المؤازر.
قدرات المعالجة والتحكم القوية
تم تجهيز هذه الوحدة بمعالج Mark VIe I/O العالمي ومنافذ Ethernet المزدوجة، مما يدعم الاتصال عالي السرعة مع وحدة التحكم (IONet).
المواصفات الفنية
متطلبات مصدر الطاقة: توفير طاقة تيار مستمر 28 فولت ±5% عبر موصل P5.

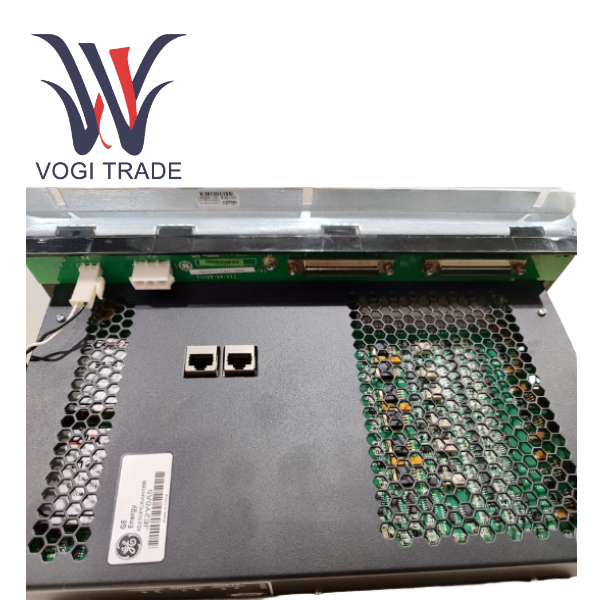

واجهة الاتصال: يدعم منفذا RJ45 Ethernet (ENET1 وENET2) معدل التكيف 10/100 ميجا بت في الثانية وتشغيل وضع الشبكة المزدوج.
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية

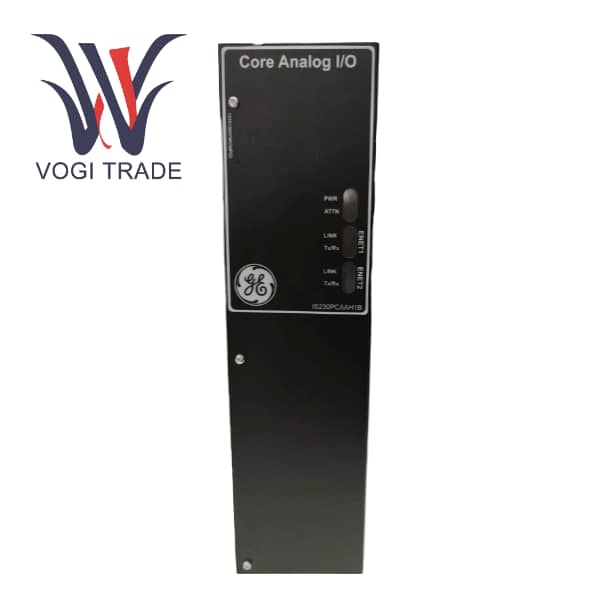

أضواء مؤشر الحالة: PWR الأخضر (الطاقة)، ATTN الأحمر (حالة الوحدة)، LINK الأخضر/TxRx الأصفر (نشاط الشبكة).
الأسلاك في الموقع: من خلال كتلة طرفية على الطراز الأوروبي مكونة من 120 نقطة (لوحة طرفية TCAS) على اللوحة الأمامية.
اتصال النظام: يتم توصيل P1/P2 (68 دبابيس) باللوحة الطرفية TCAT. يعمل P4 على تشغيل لوحة توسيع JGPA. يوفر P5 مصدر الطاقة الرئيسي للوحدة.
الأبعاد المادية: 33.02 سم (ارتفاع) × 17.8 سم (عرض) × يرجى الرجوع إلى السُمك الفعلي للوحدة.
التطبيقات النموذجية
أنظمة التحكم في توربينات الغاز للخدمة الشاقة (مثل صمامات التحكم في الوقود (GCVs)، ودوارات توجيه السحب (IGVs)، وصمامات نسبة السرعة (SRVs)).
التحكم في الضاغط ضد زيادة التيار
أنظمة التحكم في المحركات والعمليات الصناعية التي تتطلب معالجة إشارات تناظرية عالية الدقة وتحكمًا مؤازرًا.
عادةً ما يتم دمج GE IS230PCAAH1A مع اللوحة الطرفية IS200TCAS باعتبارها الحد الأدنى للوحدة القابلة للاستبدال.
يمكن استخدامه مع اللوحة الطرفية IS200TCAT لتوسيع قدرات معالجة الإشارات المنتشرة (مثل LVDT الزائدة والاهتزاز وإدخال الإشارة التناظرية).
متوافق تمامًا مع جميع وحدات التحكم Mark VIe ووحدات الإدخال/الإخراج وأنظمة الشبكات.
