العلامة التجارية: GEالوصف: IS230SNTCH2Aالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS230SNTCH2A مصممة لرصد درجة حرارة عالية السرعة وعالية الدقة في الاحتراق التوربيني والأنظمة المساعدة.
| تصنيع |
GE |
| رقم النموذج |
IS230SNTCH2A |
| رقم الطلب |
IS230SNTCH2A |
| كتالوج |
مارك نحن |
| وصف |

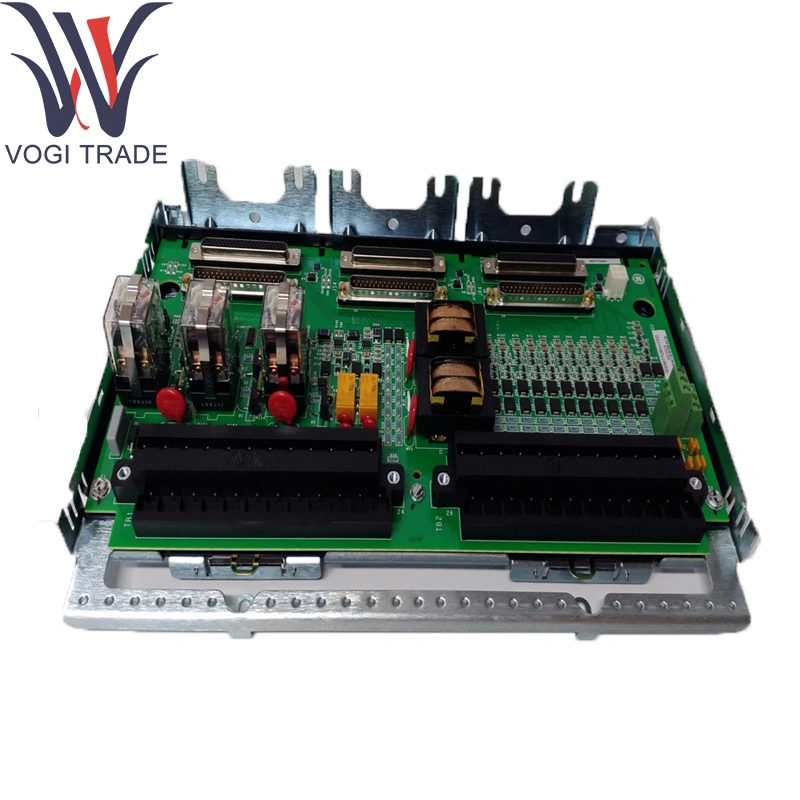

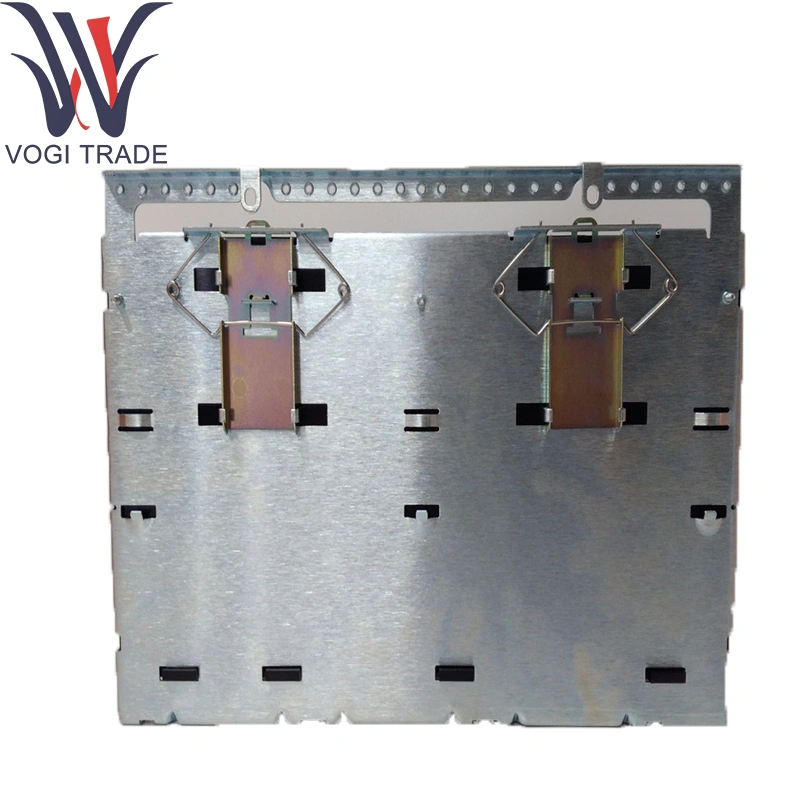

GE IS230SNTCH2A (IS200STTCH2ABA) وحدة الإدخال الحرارية Simplex |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
178 × 330 × 160 مم |
| وزن |
0.36 كجم |
المعلمات الفنية
القنوات: 12 مدخلات حرارية معزولة
الأنواع المدعومة: J ، K ، T ، E ، R ، S ، B (يمكن اختيارها لكل قناة)
نطاقات القياس:
النوع J: –210 درجة مئوية إلى +760 درجة مئوية
النوع K: –270 درجة مئوية إلى +1372 درجة مئوية
النوع T: –270 درجة مئوية إلى +400 درجة مئوية
النوع E: –270 درجة مئوية إلى +1000 درجة مئوية
اكتب r/s: –50 درجة مئوية إلى +1768 درجة مئوية
النوع ب: +0 درجة مئوية إلى +1820 درجة مئوية
الدقة: ± 0.25 درجة مئوية أو ± 0.1 ٪ من القراءة ، أيهما أكبر
القرار: 0.1 درجة مئوية
معدل أخذ العينات: 20 عينة/ثانية لكل قناة
تعويض الوظيفي البارد: رقمي متكامل لكل قناة
التصفية والحماية:
مرشح منخفض التمرير قابل للبرمجة يصل إلى 100 هرتز
قمع ارتفاع الأجهزة ومشبك الجهد الزائد إلى ± 35 فولت
حماية الاستقطاب العكسي
العزلة: قناة إلى قناة إلى قناة إلى قناة إلى أرض (> 1 كيلو فولت)
الموصل: الرأس الأيمن 52 الموضع للكتلة الطرفية القابلة للتراجع
التصنيفات البيئية:
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
GE IS230SNTCH2AMEETS جميع المواصفات المدرجة.
وظيفة المنتج
GE IS230SNTCH2A ظروف ، خطي ، ورقوق الفولتية الحرارية في قراءات درجة الحرارة المعايرة. يوفر بيانات درجة حرارة الحتمية المنخفضة للانتشار عبر ناقل Iunet Ethernet إلى وحدة المعالجة المركزية Mark Vie ، ودعم التحكم في الوقت الفعلي ، ومنطق الرحلة السلامة ، ووظائف تحليل الاتجاه دون تعديلات على مستوى اللوحة اليدوية.
وحدات دعم الأساسية
حاملة حزمة I/O: IS42XPSCAH1B Power/Carrier Assembly توفير قوة للطائرة الخلفية وواجهات Ethernet
وحدة التحكم في وحدة التحكم في وحدة المعالجة المركزية (على سبيل المثال ، IS200TPROH1C) لتجميع البيانات والتحكم في منطق التحكم
لوحات I/O التكميلية: مدخلات RTD (IS220PRTDH1A) ، مدخلات الضغط التناظرية (IS220PAICH1A) ، حزم I/O منفصلة
GE IS230SNTCH2A يتكامل مع هذا النظام البيئي.
مكونات التمديد
كتل الطرفية القابلة للتراكم: كتل المسمار المسمار مفتاحًا لمنع سوء الإفصاح ، المتوفرة في المتغيرات المحمية
مجموعات Din-rail & Panel Mount: مقاطع محول وأقواس الزاوية لسكك الحديدية أو اللوحة 35 ملم
إكسسوارات التدريع: مشابك درع الكابلات وخرز الفريت لقمع EMI/RFI على أشواط الحرارية
تجهيزات المعايرة: تقلبات باردة خارجية واختبارات تم ضبطها للتحقق في الموقع
جميع الملحقات متوافقة مع GE IS230SNTCH2A.
دعم البرمجيات
التكوين والمعايرة:
إعدادات النوع الحراري والمرشح المحدد عبر قوالب GE ControlSt ™/Toolboxst ™
معالج المعايرة عبر الإنترنت لعملية التعديلات و Spans لكل قناة
التشخيصات والمراقبة:
دائرة مفتوحة ، دائرة قصيرة ، وأجهزة إنذار خارج نطاق الإبلاغ عبر علامات HMI و OPC-DA
الاختبار الذاتي على الطاقة مع أعلام التشخيص التي يمكن الوصول إليها في تشخيصات وحدة التحكم
تحديثات البرامج الثابتة: يتم تسليمها كجزء من إصدارات نظام Mark Vie ؛ تم تطبيقه من خلال Toolboxst ™
الوثائق: مفصلة في دليل تثبيت I/O I/O VIES ودليل مرجع وحدة الإدخال الحرارية
GE IS230SNTCH2A مدعوم بالكامل.
