غي IS230TRLYH1BGG

نظرة عامة على المنتج

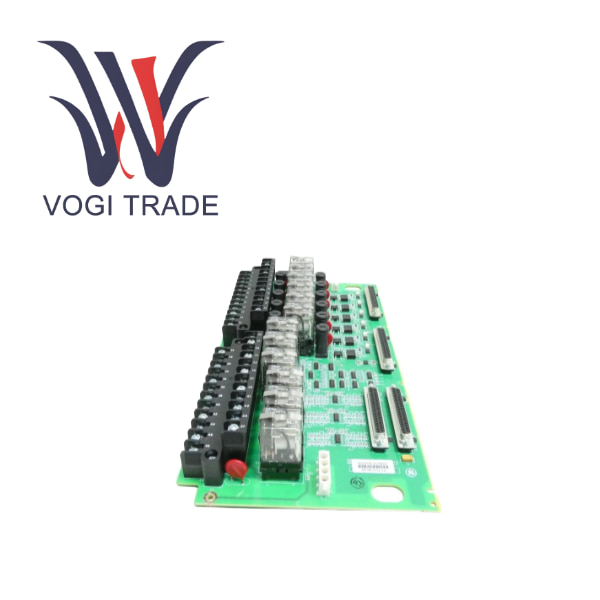

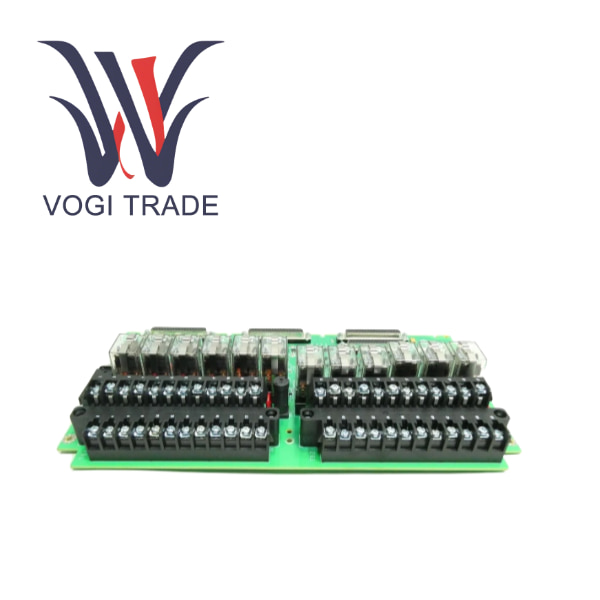

إن GE IS230TRLYH1BGG عبارة عن لوحة طرفية لإخراج مرحل السلامة موثوقة للغاية وذات قدرة تشخيصية عالية، صممتها شركة جنرال إلكتريك لتوربينات السلامة المحسنة ونظام التحكم في العمليات من Mark VIeS. باعتبارها مكون الأمان الأساسي في بنية الإدخال/الإخراج الموزعة من Mark VIeS، فإن هذه اللوحة لا ترث جميع مزايا مخرجات ترحيل نظام Mark VIe فحسب، بل أيضًا من خلال تحسينات الأجهزة والبرامج الثابتة، مما يمكنها من القيام بدور أداة السلامة وتلبية متطلبات معايير السلامة الوظيفية IEC 61508 / IEC 61511. IS230TRLYH1BGG نفسها عبارة عن وحدة واجهة فعلية تتلقى التعليمات من وحدة معالج الإدخال/الإخراج المعتمدة للسلامة، ومن خلال مرحلات سلامة الاتصال الإلزامية المدمجة داخليًا، تقوم بتشغيل أجهزة الإنذار وأقفال النظام المساعدة وحتى دوائر التحكم المساعدة لصمامات الوقود الرئيسية والمحركات الأخرى في الميدان. تعمل اللوحة كجسر أمان يربط منطق التحكم Mark VIeS بالعالم المادي، مما يضمن أنه في الظروف الخطرة، يمكن للنظام الدخول إلى حالة آمنة بشكل يمكن التنبؤ به وموثوق به.

ميزات وظيفة المنتج

الدعم الأصلي للسلامة الوظيفية

هذه هي الميزة المميزة الأساسية لـ IS230TRLYH1BGG. اللوحة ليست لوحة ترحيل بسيطة؛ إنه مكون أمان معتمد يمكن استخدامه مباشرة لبناء دوائر أمان تتوافق مع المعايير الدولية، مثل إدارة الموقد، وESD، والحماية من السرعة الزائدة، وما إلى ذلك.

اتصالات توجيهية إلزامية وتغطية تشخيصية عالية

توفر جهات الاتصال الاتجاهية الإلزامية ضمانات أمنية على مستوى الأجهزة.

توفر المراقبة الحالية المتعرجة وتشخيص الأوامر/الملاحظات إمكانات فحص ذاتي عميقة على مستوى البرنامج. مجتمعة، فإنها تحقق نسبة عالية جدًا من SFF وتغطية تشخيصية، وهو المفتاح لتحقيق مستويات عالية من SIL.

وراثة الهندسة المعمارية المتميزة لمارك السادس

يحافظ التصميم المنفصل على الميزة الكبيرة للصيانة خارج الموقع، مما يلغي الحاجة إلى فتح خزانة التحكم الرئيسية لصيانة دوائر السلامة.

مكونات صناعية عالية الموثوقية وتصميم قوي، تتكيف مع البيئات القاسية.

تدعم خيارات مصدر الطاقة المرنة العديد من مصادر الطاقة في الموقع وتتم حمايتها بواسطة الصمامات.

التكامل السلس في النظام البيئي Mark VIeS

تتم إدارة جميع التكوينات والتشخيصات والإنذارات المتعلقة بالسلامة بشكل موحد من خلال برنامج ToolboxST Safety ويتم دمجها مع شاشات التحكم الأساسية في العمليات، مما يوفر تجربة متسقة للمشغلين.

توصيات المنتجات ذات الصلة

وحدة معالج الإدخال/الإخراج التكميلية

IS230QCRCH1A / IS230QCRRH1A، وحدة معالج إخراج مرحل الأمان Mark VIeS.

منتجات الجيل السابق / نظيراتها غير الآمنة

IS200TRLYH1B، لوحة طرفية لإخراج التتابع القياسي لـ Mark VIe.

البرامج التكميلية

GE ToolboxST Safety للتكوين والتحقق والتشخيص لتطبيقات السلامة.

المعدات التي تسيطر عليها

أضواء التنبيه والطنانة مع تصنيف السلامة

صمامات الملف اللولبي لقفل السلامة

لفائف من قواطع سلامة المحرك

دليل التثبيت

متطلبات التأهيل

يجب أن يتم تنفيذ أعمال التركيب والتهيئة بواسطة مهندسين تلقوا تدريبًا على السلامة الوظيفية وحصلوا على شهادة.

التركيب الميكانيكي

قم بتثبيت IS230TRLYH1BGG على سكة DIN داخل خزانة التحكم.

التوصيل الكهربائي

على جانب النظام، استخدم كابل GE الخاص الصحيح وقم بالاتصال بوحدة الإدخال/الإخراج الآمنة QCRx.

الجانب الميداني

قم بالتوصيل بدقة وفقًا للمخطط التخطيطي لدائرة السلامة.

يجب أن يكون مصدر الطاقة الخاص بدائرة الأمان مصدر طاقة آمنًا معتمدًا.

إذا تم استخدام وظيفة التغذية المرتدة، فيجب توصيل السلك من جهة الاتصال المساعدة الاتجاهية القسرية للمرحل بمحطة التغذية المرتدة للوحة الطرفية.

يجب أن تكون جميع الاتصالات ثابتة ومميزة بوضوح.

التشغيل والتحقق من السلامة

بعد التشغيل، تحقق من حالة كل قناة من خلال برنامج ToolboxST Safety.

يجب إجراء التحقق الكامل من دائرة السلامة.

التحقق من الاختبار الثابت للتعليمات والتعليقات ووظائف الإنذار التشخيصية.

يتم إجراء الاختبار الديناميكي في ظل ظروف آمنة لمحاكاة السيناريوهات الخطيرة والتحقق مما إذا كان SIF بأكمله يمكنه جلب العملية إلى حالة آمنة خلال الوقت المحدد.

يجب توثيق جميع الاختبارات رسميًا وتوقيعها من قبل الموظفين المعتمدين للتأكيد، لتكون بمثابة الأساس لتشغيل النظام وعمليات التدقيق المستقبلية.
