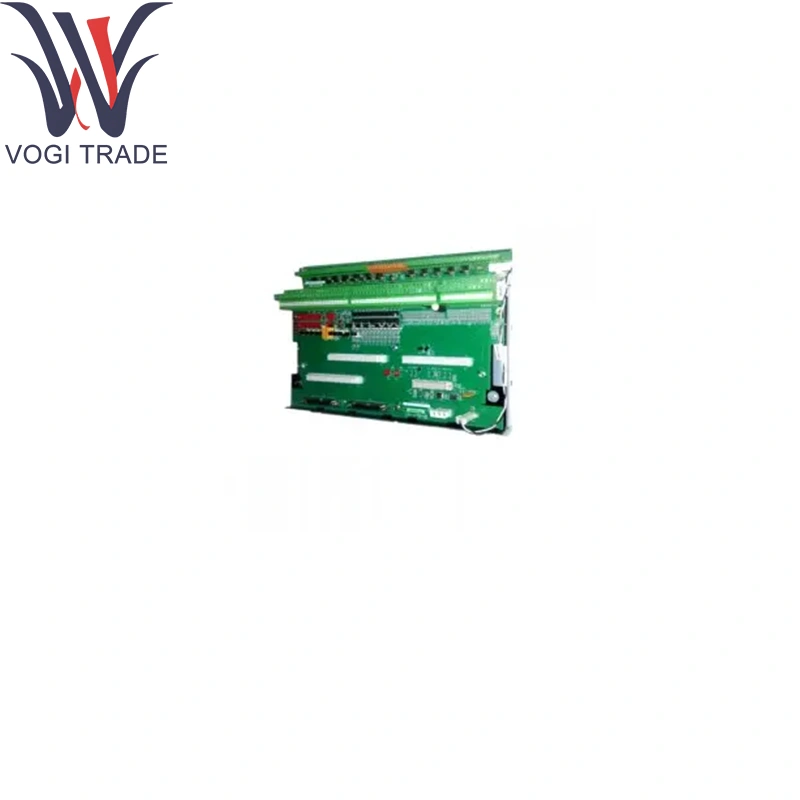

العلامة التجارية: GEالوصف: IS400TCASH1AGDالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS400TCASH1AGD يدمج كل من قياسات الحلقة الحالية الحرارية والمتناظرة في حلقات أمان YSIL من أجل زيادة التوربينات ، وعلاج اللهب ، ورحلات نظام التشحيم.
| تصنيع |
GE |
| رقم النموذج |
IS400TCASH1AGD |
| رقم الطلب |
IS400TCASH1AGD |
| كتالوج |
مارك نحن |
| وصف |
GE IS400TCASH1AGD CORE ANALOG MODULE BOOAR |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
178 × 330 × 160 مم |
| وزن |
0.42 كجم |
المعلمات الفنية
قنوات الإدخال:
6 × المدخلات الحرارية (J ، K ، T ، E القابلة للاختيار)
6 × 4-20 مللي أمبير مدخلات الحلقة الحالية (سلبية)
المواصفات الحرارية:
المدى لكل نوع: انظر الجداول الحرارية القياسية (–270 درجة مئوية إلى +1820 درجة مئوية)
الدقة: ± 0.25 درجة مئوية أو ± 0.1 ٪ من القراءة
القرار: 0.1 درجة مئوية ؛ أخذ العينات: 20 عينة/ق
تعويض الوظيفي البارد لكل قناة (GE IS400TCASH1AGD)
مواصفات الحلقة الحالية:
المدى: 4-20 مللي أمبير ؛ ± 0.1 ٪ دقة واسعة النطاق
القرار: 16 بت ؛ أخذ العينات: 100 عينة/ق
مشبك التيار الزائد إلى 30 مللي أمبير ؛ حماية الاستقطاب العكسي
العزلة: ≥ 1 كيلو فولت معززة قناة إلى قناة وقناة إلى أرض
التصفية: مرشحات رقمية منخفضة التمرير (تصل إلى 50 هرتز)
الطلاء: فئة d متطابقة للرطوبة والمقاومة الكيميائية
وظيفة المنتج
ظروف GE IS400TCASH1AGD ، خطي ، ورقوق الإشارات الحرارية المختلطة والتوريدية التناظرية داخل وحدة I/O واحدة مصنفة على السلامة. يراقب بشكل مستمر حلقات المستشعرات للحصول على أخطاء خارج نطاق أو دائرة مفتوحة أو التيار الزائد والتقارير تشخيصات إلى وحدة تحكم الأمان الأساسية لمنطق الرحلة الفوري.
وحدات دعم الأساسية
وحدة تحكم السلامة الأساسية: IS220YSILS1B YSIL Safety-I/O Pack
وحدة تزويد الطاقة: IS210AEPSG1A لإثارة الحلقة وقوة اللوحة
معالج منطق السلامة: IS200TCSAS1A لتنفيذ قرارات إيقاف التشغيل (تم ربطها بـ GE IS400TCASH1AGD)
مكونات التمديد
كتل الطرفية القابلة للتراكم: كتل المسمار 12 اتجاهًا مفتاحًا لمنع سوء المعرض (GE IS400TCASH1AGD)
مجموعات DIN-Reail/Panel Mount: مقاطع محول وأقواس الزاوية للسكك الحديدية 35 ملم أو لوحة تصاعد
إكسسوارات التدريع: مشابك درع الكابلات ونوى الفريت لقمع EMI/RFI
تجهيزات المعايرة: معايرة صفر/سبعة خارجي للتحقق من كل من الحلقات الحرارية والحلقات الحالية
دعم البرمجيات
التكوين والمعايرة:
قوالب حلقة الأمان المحددة مسبقًا في GE ControlSt ™/Toolboxst ™
معالجات المعايرة عبر الإنترنت لإزاحة كل قناة/إزاحة أو تقريع بارد (مطبق على GE IS400TCASH1AGD)
التشخيصات والمراقبة:
في الوقت الفعلي ، يمكن الوصول إلى الخوف من الحلقة ، والدوائر المفتوحة ، وأجهزة الإنذار خارج المدى عبر HMI ، و OPC-DA ، وتشخيصات وحدة التحكم
الاختبار الذاتي في الطاقة مع تسجيل الأخطاء في وحدة تحكم السلامة
البرامج الثابتة: تم تحديث البرامج الثابتة على مستوى مجلس الإدارة من خلال Toolboxst ™ كجزء من إصدارات برامج Mark Vies
الوثائق: إجراءات مفصلة في دليل تثبيت GE Mark Vies Safety-I/O ودليل مرجع I/O للوحدة الحرارية والتناظرية
