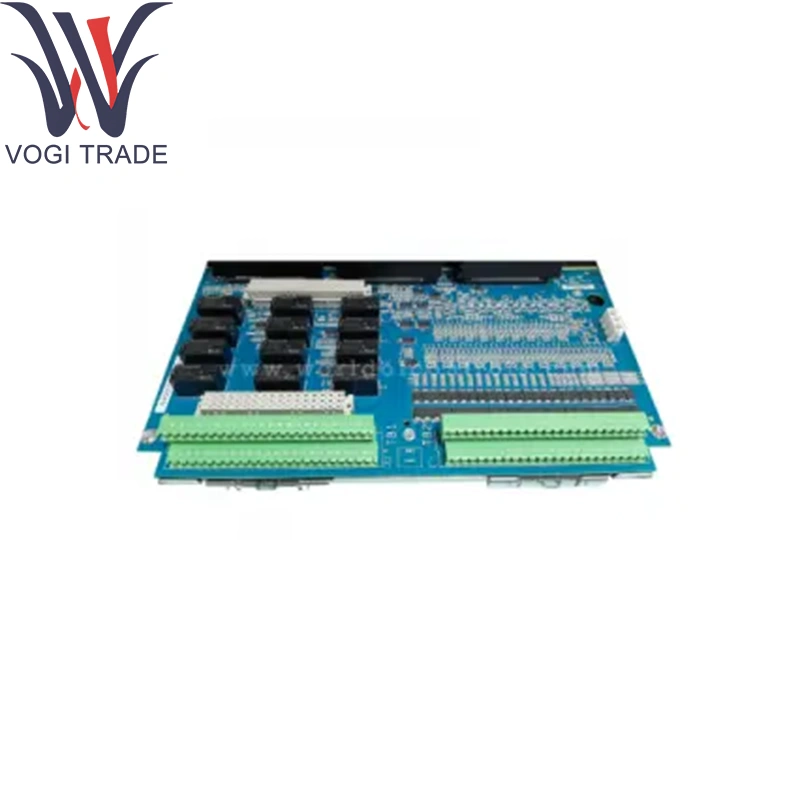

العلامة التجارية: GEالوصف: IS400TRLYS1B IS400TRLYS1BJJالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 12مدة الدفع: T/T.ميناء الشحن: شنتشنتوفر اللوحة الطرفية GE IS400TRLYS1B مخرجات ترحيل معزولة وجافة لقيادة الأحمال الخارجية - مثل الإنذارات ، والملفات اللولبية ، والمصابيح ، وأجهزة التعشيق - تحت السيطرة على أنظمة GE Speedtronic Markvie/VIES. إنه يحول إشارات الأوامر الرقمية على ناقل Ionet إلى تبديل ميكانيكي موثوق به مع مناعة ضوضاء عالية.
| تصنيع |
GE |
| رقم النموذج |
IS400TRLYS1B IS400TRLYS1BJJ |
| رقم الطلب |
IS400TRLYS1B IS400TRLYS1BJJ |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
178 × 330 × 160mm |
| وزن |
0.40 كجم |
قنوات الإخراج: 16 اتصالات C (تغيير) ترحيل جهات الاتصال
GE IS400TRLYS1B تصنيفات الاتصال:
جهد التبديل القصوى: 250 V AC / 30 V DC
الحد الأقصى للتبديل الحالي: 2 A (AC أو DC) لكل جهة اتصال
الحد الأدنى الحمل: 5 فولت العاصمة في 1 مللي أمبير
GE IS400TRLYS1B أوقات التشغيل والإصدار:
البيك آب (تشغيل): ≤ 10 مللي ثانية
التسرب (الإصدار): ≤ 5 مللي ثانية
جهد الإثارة: 24 فولت دي سي الاسمية (المدى التشغيلي 18-32 فولت العاصمة)
العزلة: قناة إلى قناة وعزل قناة إلى أرض
GE IS400TRLYS1B البيئي:
درجة حرارة التشغيل: –30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: ما يصل إلى 95 ٪ RH ، غير التواصل
الموصلات: رأس الزاوية اليمنى للكتل الطرفية القابلة للتوصيل (48 موقع)
وظيفة المنتج
توفر اللوحة الطرفية GE IS400TRLYS1B مخرجات ترحيل معزولة وجافة لقيادة الأحمال الخارجية-مثل الإنذارات ، والملفات اللولبية ، والمصابيح ، وأجهزة التعشيق-تحت السيطرة على أنظمة GE Speedtronic Mark VIE/VIES. إنه يحول إشارات الأوامر الرقمية على ناقل Ionet إلى تبديل ميكانيكي موثوق به مع مناعة ضوضاء عالية.
وحدات دعم الأساسية
وحدات التحكم: وحدات GE MARK VIE CPU/المنطق (على سبيل المثال ، عائلة IS200TPROH1C)
الطائرات الخلفية I/O: هيكل حزمة Mark Vie I/O للتصاعد وحدة I/O مختلطة
لوحات I/O التكميلية:
الوحدات النمطية المنفصلة (الاتصال والتناظرية)
لوحات الإدخال الحرارية و RTD
وحدات الإدخال/الإخراج الرقمية
مكونات التمديد
كتل الطرفية القابلة للتراجع: كتل المسمار المسمار مفتاحًا لأسلاك الحقل المقاومة للأخطاء
أجهزة التثبيت:
أقواس Din-Reail لتركيب السكك الحديدية 35 ملم
زوايا الجبال مع فواصل العزل
إكسسوارات التدريع: مشابك إنهاء درع الكابلات لحماية EMI المحسنة
مرحلات وأدوات الاحتياجات: خراطيش الترحيل البديلة ومجموعات الصيانة
دعم البرمجيات
التكوين: أجهزة سلبية بالكامل ؛ لا يوجد تكوين على متن الطائرة مطلوب
التشخيص: حالة التتابع والصحة المبلغ عنها من خلال أدوات الاختبار الذاتي والتشخيص
التكامل: واجهة شفافة مع GE ControlSt ™/Toolboxst ™ و Mark Vies Application Software
الوثائق: مفصلة في دليل نظام GE Mark Vie/Vies ودليل تثبيت I/O
