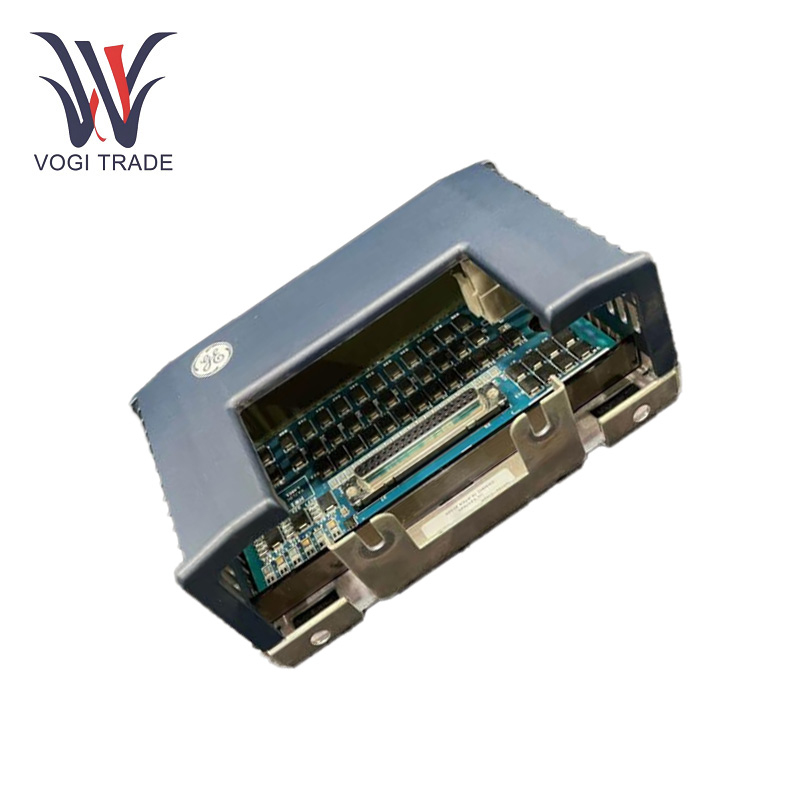

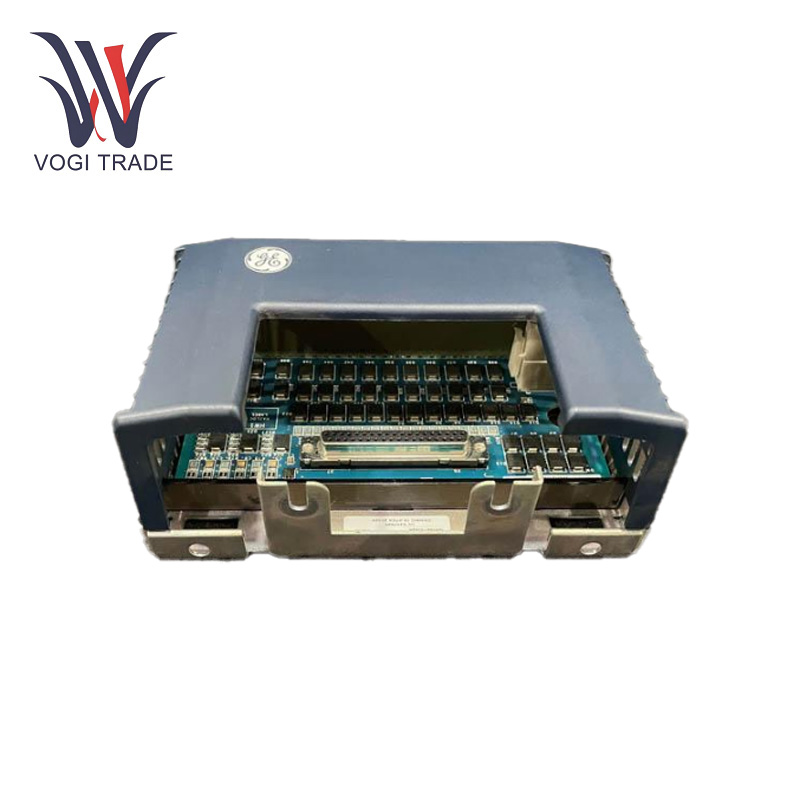

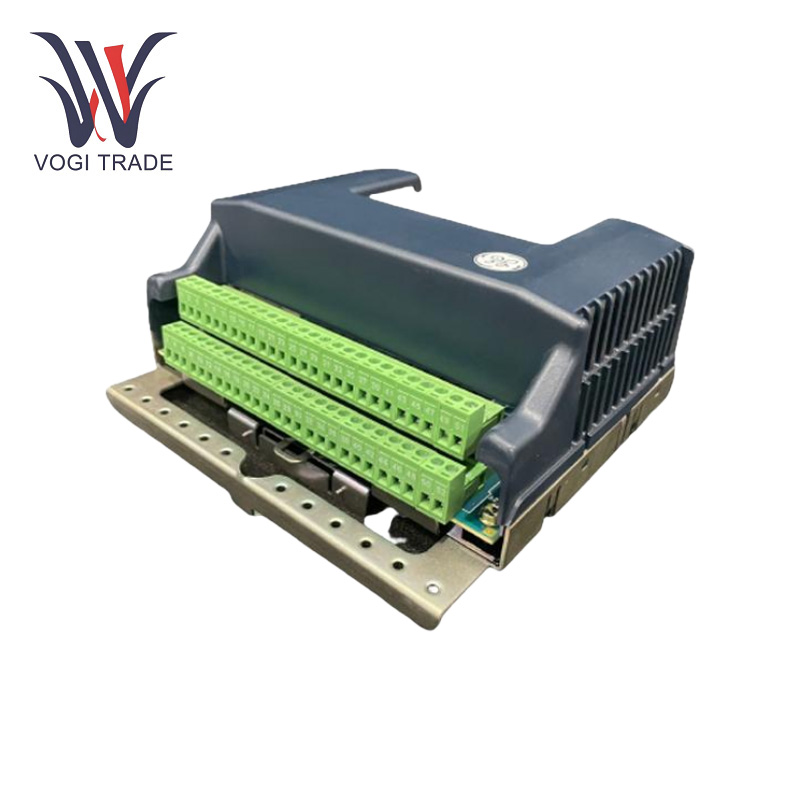

العلامة التجارية: GEالوصف: لوحة محطة STCIالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 5مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS410STCIS2A عبارة عن لوحة طرف إدخال اتصال مدمجة مصممة لأنظمة التحكم في التوربينات MARK MARK و MARK VIES. يوفر 24 قناة إدخال اتصال مع عزل كهربائي لضمان اكتساب إشارة دقيقة من أجهزة الحقل مثل المفاتيح والمرحلات.
| تصنيع |
GE |
| رقم النموذج |
IS410STCIS2A |
| رقم الطلب |
IS410STCIS2A |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
35 سم*35 سم*13 سم |
| بُعد التعبئة |
37 سم*37 سم*15 سم |
| وزن |
1.5 كجم |
المعلمات التشغيل
تيار الإدخال:24 في العاصمة.
عدد القنوات:24 الاتصال قنوات الإدخال.
رفض جهد التيار المتردد:12 فولت RMS.
تكرار:50 أو 60 هرتز.
درجة حرارة التشغيل:-30 إلى 65 درجة مئوية.
رطوبة:5 إلى 95 ٪.
معالجة الإشارات:قادرة على التعامل مع معالجة الإشارات عالية السرعة للتحكم في الوقت الحقيقي والمراقبة.
استهلاك الطاقة:تصميم استهلاك الطاقة المنخفض لضمان كفاءة الطاقة وتقليل توليد الحرارة.
ميزات المنتج
الاتصال معالجة الإدخال:تم تصميم GE IS410STCIS2A للعمل كمعالجة إدخال اتصال حيث هدفها الرئيسي هو قراءة إشارة الإدخال لأجهزة الحقل المتعددة. بمجرد أن يتلقى الإدخال من خلال مدخلات الاتصال 24 ، تقوم اللوحة بفك تشفير إشارات الإدخال وتفسيرها. على سبيل المثال ، يمكن لمفتاح الحد في آلة التصنيع إرسال حالة تشغيل/إيقاف إلى نظام تحكم كإشارة رقمية من خلال DAQ. ثم يتم إرسال المعلومات المعالجة إلى وحدة التحكم المقابلة ، مما يسمح للنظام العام باتخاذ القرارات في الوقت الحقيقي - وفقًا لحالة الأجهزة الميدانية.
قمع الضوضاء:يحتوي GE IS410STCIS2A على ضوضاء متطورة - دارات القمع لضمان التشغيل المعقول وسط بيئات الضوضاء الصناعية العدوانية. تقوم هذه الوظيفة بإلغاء الضوضاء الكهربائية الناتجة عن المحركات والمحولات وأنظمة الطاقة العالية الأخرى من تفسيرها زوراً على أنها مدخلات. هذا يؤدي إلى زيادة في دقة واستقرار بيانات الإدخال ، وهو أمر ضروري للحفاظ على سلامة نظام التحكم.
جمع البيانات:تقوم GE IS410Stcis2a بجمع إشارات إدخال الاتصال من الأجهزة الميدانية واجهات تلك الإشارات كبيانات في نظام التحكم.
عزل الإشارات:يضمن العزلة الكهربائية للحفاظ على نظام التحكم خاليًا من التدخلات الخارجية.
تثبيت
التحقق المسبق للتثبيت:تحقق من إيقاف تشغيل مصدر الطاقة قبل التثبيت ، تحقق من أن اللوحة متوافقة مع النظام الحالي.
الإدراج:أدخل لوحة في لوحة هيكل نظام التحكم لمحاذاة الموصل.
الأسلاك:ارجع مخطط الأسلاك للتخطيط الصحيح لكابلات الإدخال/الإخراج ، والتحقق من جميع الاتصالات آمنة.
القوة:اختبر النظام بعد التثبيت لتأكيد العملية المناسبة.
إعدادات:استخدم أدوات البرمجيات المناسبة لتكوين اللوحة للتطبيق المحدد.
نطاق التطبيق
Pجيل أوي:GE IS410STCIS2A التحكم وفوق وحدة التوربينات في وحدة تصنيع الطاقة.
النفط والغاز:عمليات تنسيق في عمليات الاستخراج والتكرير.
المعالجة الكيميائية:GE IS410STCIS2A الإشراف على عمليات التصنيع الكيميائية المختلفة.
معالجة المياه:تنظيم أنظمة التطهير والتوزيع للمياه.
استكشاف الأخطاء وإصلاحها
التحقق من الإشارة:تحقق من إشارات الإدخال لصلاحية البيانات على فترات منتظمة.
سلامة الاتصال: للارتداء أو التآكل ، والتأكد من أن الأسلاك آمنة.
الظروف البيئية:راقب العين للتأكد من أن الوحدة تعمل في بيئات درجة الحرارة والرطوبة المحددة للمساعدة في تجنب الضغوط البيئية.
تقييم التفتيش المرئي:تجول وتفقد اللوحة بصريًا للحصول على مكونات محترقة أو اتصالات فضفاضة.
