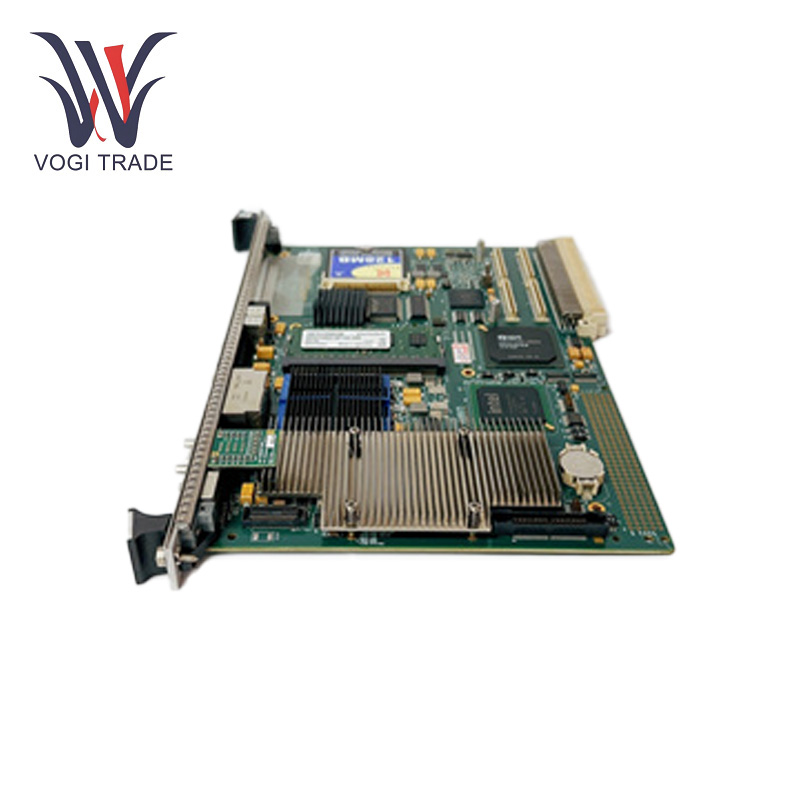

GE IS415UCCCH4A

عملمعلماتنا

المعالج:معالج Intel Pentium M عند 1.6 جيجا هرتز.

ذاكرة: 256 ميغابايت من ذاكرة الوصول العشوائي DDR.

نظام التشغيل: QNX Neutrino ، نظام التشغيل في الوقت الفعلي ، متعدد المهام مصمم للتطبيقات الصناعية عالية السرعة والموثوق العالي.

متطلبات الطاقة: +5 في العاصمة.

درجة حرارة التشغيل: 0 إلى +50 درجة مئوية.

موانئ إيثرنت: اثنان من موانئ إيثرنت 10/100/1000Base-TX للاتصال بـ UDH وطريق بيانات التحكم الاختياري (CDH).

ميزات المنتج

تنفيذ رمز التطبيق: ينفذ رمز التطبيق المستخدم لقيادة العمليات الصناعية

اتصال النظام: تمكين الاتصال بين وحدة التحكم وحزم الإدخال/الإخراج عبر واجهات شبكة الإدخال/الإخراج على متن الطائرة

معالجة البيانات: GE IS415UCCCH4A يتيح معالجة البيانات المستلمة من عدة مدخلات للإدارة المناسبة والتحكم في العمليات الصناعية.

السيطرة والمعالجة: GE IS415UCCCH4A هي لوحة تحكم واحدة في سلسلة Mark Vie ، تهدف إلى تنفيذ رموز التطبيقات للتحكم الموزع. يمكن تشغيل خوارزميات تحكم مختلفة للتحكم في عمل الأجهزة التي يتم توصيلها بها.

واجهة الاتصال: منافذ اتصال متعددة. يحتوي GE IS415UCCCCH4A أيضًا على موصلتين 10/100/1000BASE - T Ethernet. يعمل الآخر مع رابط الطرق السريعة للوحدة الذي يسمح بالتواصل مع HMIS أو أجهزة التحكم الأخرى. يمكن للمرء أن يعمل لاتصال شبكة Ethernet اختياري. كمكافأة إضافية ، يحتوي على منفذ COM1 لاتصال RS - 232C ، والذي يمكن استخدامه لتلبية احتياجات الاتصال المختلفة ، بما في ذلك على سبيل المثال لا الحصر الاتصال بالأجهزة القديمة أو لأغراض التصحيح.

التزامن: يمكن لـ GE IS415UCCCH4A مزامنة ساعات حزم الإدخال/الإخراج ووحدات التحكم في حدود 100 ميكروثانية عبر شبكات R و S و T I/O بواسطة معيار IEEE 1588. مثل هذا التزامن العالي الدقيق أمر بالغ الأهمية لضمان أن مكونات مختلفة في نظام التحكم الموزع مع بعضها البعض ، وأن يتم استلام البيانات ومعالجتها في الوقت المناسب ودقيقة.

تثبيت

وضع الرف والفتحة: وحدة التحكم هي رف فتحة أربعة. مع واحد أو اثنين على الأقل من مستلزمات الطاقة. يجب أن تكون وحدة التحكم الأولية في اليسار - معظم الفتحة (الفتحة 1). يمكن أن تحتوي هذه الفتحات الثانية والثالثة والرابعة على رف واحد على وحدات تحكم إضافية. إذا تم فصل بطارية CMOS لتمديد عمر التخزين ، فيجب إعادة تثبيت الطائر البطارية قبل إدخال اللوحة.

الإدراج الفيزيائي: حيث تحتوي ألواح Mark VI VME فقط على القاذفات ، فإن وحدة UCCC تحتوي على حقن/قاذفات في الأسفل والأعلى لتثبيت اللوحة ، وقم برفع القاذف العلوي لأعلى والقاذف السفلي لأسفل ، ثم نقل اللوحة إلى الحامل. باستخدام الحاقن ، قم بتقلم اللوحة بالكامل بمجرد إشراك موصل الموقع في الجزء الخلفي من اللوحة موصل الطائرة الخلفية. ثم ، أثناء الضغط لأسفل على الحاقن العلوي ، اسحب على القاذف السفلي. بمجرد إدراجها ، برغي على مسامير الحاقن/القاذف العلوي والسفلي. بالإضافة إلى توفير اتصال أرضي للهيكل ، فإنه يضمن أيضًا الاستقرار الميكانيكي.

القوة - إيقاف تشغيل: يوصى بإيقاف تشغيل الطاقة عند استبدال أي لوحة في الحامل. في وحدة الإمداد - وحدة الإمداد ، يمكن إعادة تعيين مخرجات الإمداد عبر مفتاح. تتحكم وحدة التحكم الإضافية في كل من مستلزمات الطاقة في كل طاقة - الدائرة ، والتي يمكن أن تزيل بأمان مصدر طاقة واحد في وقت واحد ، مما يؤدي إلى قطع مدخلات الطاقة إلى كل قوة - دائرة الإمداد.

نطاق التطبيق

توليد الطاقة: مراقبة والتحكم في عمليات التوربينات في محطات الطاقة.

النفط والغاز: الإشراف على العمليات في عمليات الاستخراج والتكرير.

المعالجة الكيميائية: GE IS415UCCCH4A الإشراف على عمليات الإنتاج الكيميائي المتنوعة.

معالجة المياه: إدارة أنظمة تنقية المياه والتوزيع.

استكشاف الأخطاء وإصلاحها

مراقبة النظام: مراقبة أداء النظام بانتظام لتحديد أي حالات شاذة.

الاتصالات: تحقق من أن جميع الاتصالات ضيقة وتآكل/أضرار خالية.

تحديثات النظام والرمز: احتفظ دائمًا برمز نظام التشغيل والتطبيقات على أحدث إصدار.

الظروف البيئية: تأكد من أن بيئة التشغيل ضمن نطاقات درجة الحرارة والرطوبة المطلوبة.
