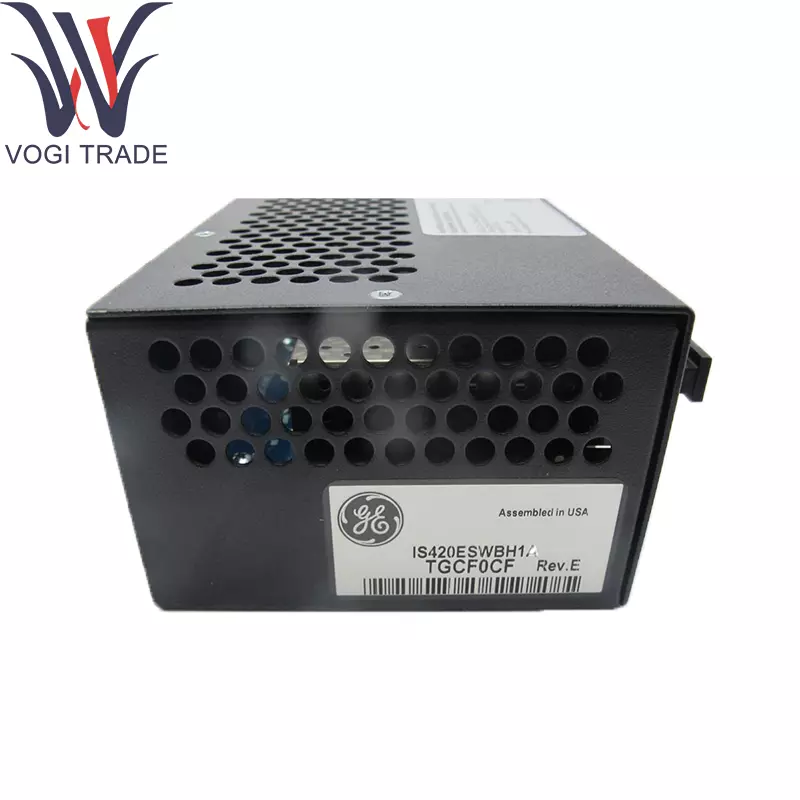

العلامة التجارية: GEالوصف: IS420ESWBH1Aالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 14مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS420ESWBH1A 16 POTTS Ethernet Ionet Switch باعتباره مفتاح Ethernet الصناعي غير المدير في أنظمة التحكم في GE Speedtronic Markvie/VIES.
| تصنيع |
GE |
| رقم النموذج |
IS420ESWBH1A |
| رقم الطلب |
IS420ESWBH1A |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
85389091 |
| البعد |
18.8 × 8.6 × 5.6 سم |
| وزن |
1.6 كجم |
المعلمات الفنية

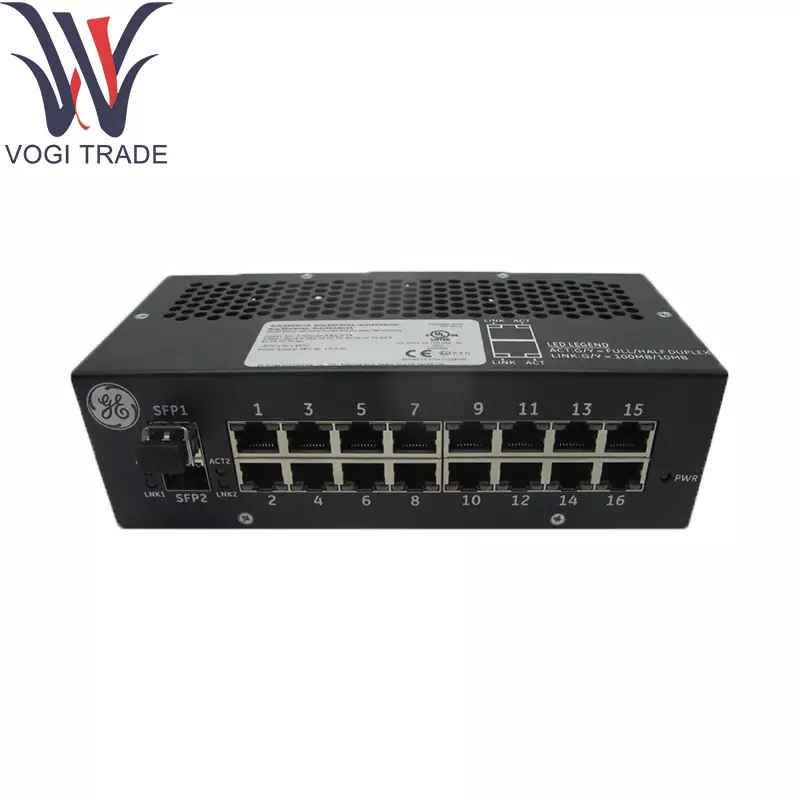

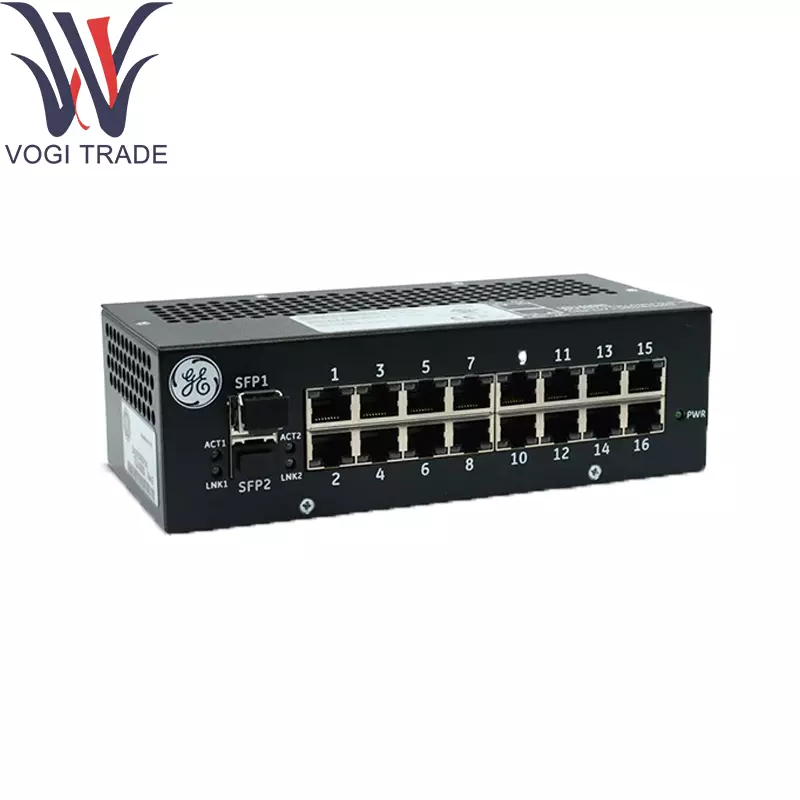

منافذ النحاس: 16 × 10/100base - TX ، RJ - 45
منفذ الألياف: 1 × 100Base - FX Multi -Mode Fiber ، LC - Type Connector
GE IS420ESWBH1A المعايير والميزات:
IEEE 802.3/802.3U/802.3x التوافق
ممتلئ -/نصف - DuPlex Auto - Negotiation ، HP - Mdix Auto - Sensing
256 كيلو بايت حزمة العازلة. يدعم ما يصل إلى 4 k عناوين Mac
Per - LEDs المنفذ: الرابط ، النشاط ، الوجهين ، السرعة ؛ LED حالة القوة
GE IS420ESWBH1A السلطة:
مدخلات 24/28 فولت DC ، 1 كحد أقصى (المدخلات المزدوجة للتزويد الزائد)
Phoenix MC 1.5/S - STF - 3.81 الموصلات (2 Qty)
GE IS420ESWBH1A البيئي والسلامة:
درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
المواقع الخطرة المصنفة: الفئة 1 Div 2 / Class 2 Zone 2 / Atex
IEEE 1613 (G3) متوافق ؛ الحمل الحراري
الكابلات والتركيب:
استخدم Cat 5e UTP مع موصلات 8P8C (RJ - 45)
DIN - RAIL أو لوحة MOUNT (مقاطع منفصلة مطلوبة)
وظيفة المنتج
GE IS420ESWBH1A 16 POTTS Ethernet Ionet Switch بمثابة مفتاح Ethernet الصناعي غير المُدار في أنظمة التحكم في GE Speedtronic Mark/VIES. يوفر إعادة توجيه حزم الحزم الحتمية والمنخفضة عبر ما يصل إلى ستة عشر منافذ نحاسية ووصلة صاعدة للألياف ، وتشكيل العمود الفقري لتواصل IONET بين وحدات التحكم ، ورفوف الإدخال/الإخراج ، ووحدات السلامة - مع تكوين متنقل.
وحدات دعم الأساسية
تم دمجها بشكل شائع داخل تثبيت Mark Vie جنبًا إلى جنب:
GE IS420ESWBH1A وحدات تحكم: MARK VIE CPU والوحدات النمطية الطرفية للتحكم الأولية/النسخ الاحتياطي
I/O: وحدات I/O التناظرية والرقمية (على سبيل المثال ، IS230TAISH2C ، سلسلة 232TBH)
السلامة: معالجات السلامة الوظيفية و I/O عن بعد في بنيات مارك Vies
مكونات التمديد
DIN - مقاطع تثبيت DIN (اطلب بشكل منفصل):
- 259B2451BVP1 - ESWB طويل - حافة بالتوازي مع السكك الحديدية
- 259B2451BVP4 - ESWB طويل - حافة عمودي على السكك الحديدية
متغيرات الألياف البديلة: تقدم نماذج أخرى من المنافذ الألياف 0 أو 2 أو فردي
دعم البرمجيات
التكوين: لا شيء (غير مُدار بالكامل)
المراقبة: المصابيح المحلية فقط
بروتوكولات: طبقة شفافة 1/2 إعادة توجيه (لا شبكات محلية ظاهرية أو إدارة)
البرامج الثابتة: مصنع - تم تحميله ؛ لا تحديثات المستخدم
الوثائق: GEI - 100869 Mark Vie Industrial Ethernet/Ionet Switches Summary Sheets و Mark Vies System أدلة متوفرة
