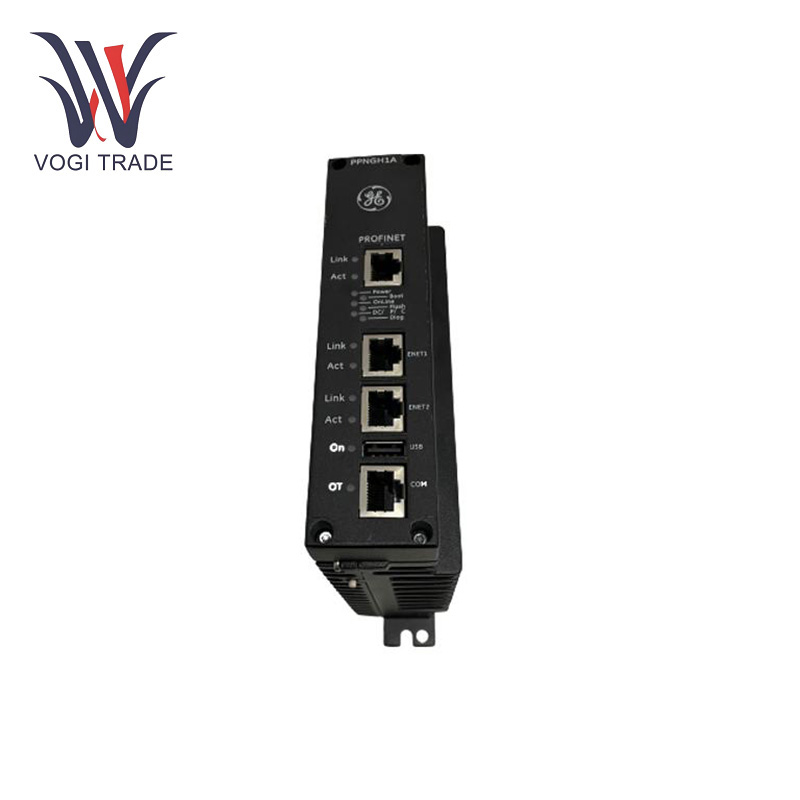

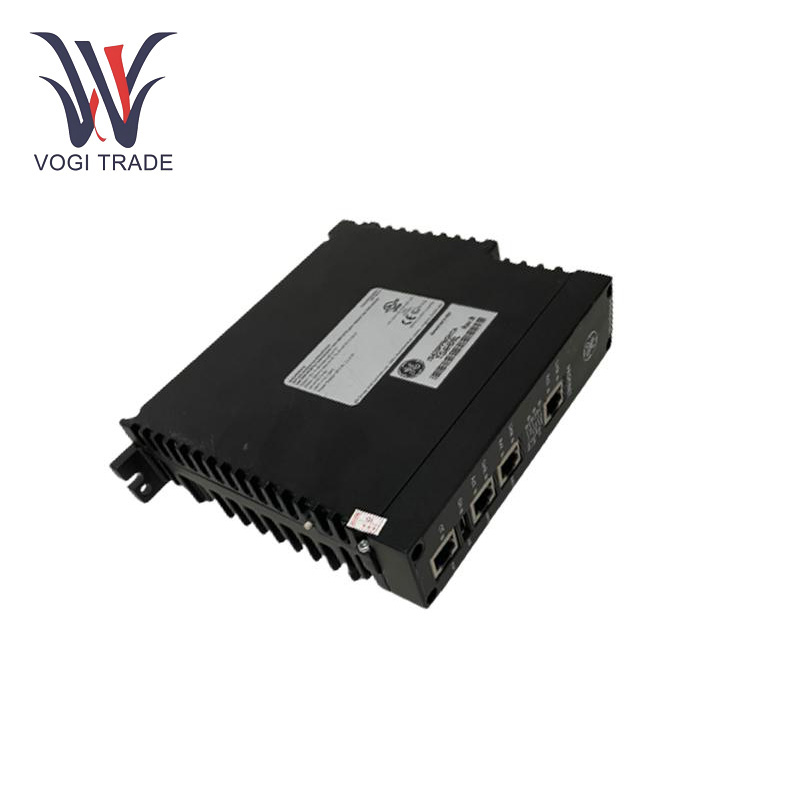

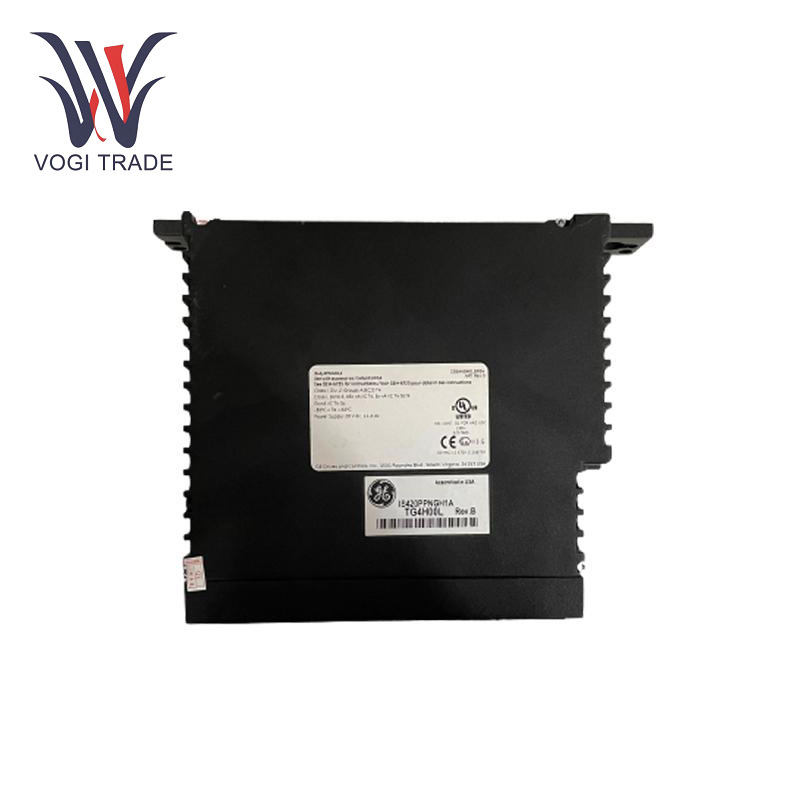

العلامة التجارية: GEالوصف: وحدة بوابة ProfInet Controllerالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 5مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS420PPNGH1A هي وحدة بوابة تحكم Profinet. إنه يسهل الاتصالات عالية السرعة بين وحدات تحكم Mark VIE وأجهزة ProfInet I/O ، مما يتيح تبادل البيانات الفعال وتكامله في شبكات الأتمتة الصناعية.
| تصنيع |
GE |
| رقم النموذج |
IS420ppngh1a |
| رقم الطلب |
IS420ppngh1a |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
35 سم*35 سم*8 سم |
| بُعد التعبئة |
37 سم*37 سم*10 سم |
| وزن |
1.5 كجم |
المعلمات التشغيل
المعالج: 1066 MHz EP80579 Intel Processor.
ذاكرة: 256 ميغابايت DDR2 SDRAM.
نظام التشغيل: QNX Neutrino.
مزود الطاقة: 24 في العاصمة.
درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية.
استهلاك الطاقة: تصميم استهلاك الطاقة المنخفض لضمان كفاءة الطاقة وتقليل توليد الحرارة.
ميزات المنتج
واجهة الاتصال: GE IS420PPNGH1A هو نظام يربط وحدات تحكم Mark VIE بأجهزة الإدخال/الإخراج profinet لمشاركة البيانات عالية السرعة.
تحويل البروتوكول: تحويل البيانات بين بروتوكولات الاتصال المختلفة لاكتساب قابلية التشغيل البيني داخل الشبكات الصناعية غير المتجانسة.
تكامل النظام: يوسع وظائف نظام Mark Vie من خلال توفير التكامل مع أي منتج أتمتة صناعية تقريبًا.
تحكم Profinet: يمكن لـ GE IS420PPNGH1A أن تعمل كوحدة تحكم Profinet ، مما يسمح لها بالاتصال والتحكم في الأجهزة المتوافقة الأخرى في شبكة صناعية. إنه قادر على تبادل أوامر التحكم ومعلومات الحالة والبيانات مع المستشعرات والمشغلات ووحدات التحكم الأخرى.
بوابة وظيفة: واحدة من الوظائف الأساسية هي بوابة. تعمل البوابة الجديدة على تبسيط التواصل بين profinet وأنواع الشبكة/البروتوكول الأخرى. يعد هذا مفيدًا للغاية في الإعدادات الصناعية حيث يجب القيام بالتكامل مع مختلف الأنظمة أو المعدات القديمة باستخدام معايير الاتصال الأخرى غير Profinet.
توجيه ومعالجة البيانات:يعالج GE IS420PPNGH1A التوجيه الداخلي والخارجي للبيانات. تتمثل مهمتها في النظر إلى عناوين الوجهة لحزم البيانات القادمة من أجهزة ProfInet وتوجيه الحزم وفقًا لذلك. علاوة على ذلك ، فإنه يدعم بعض مهام تصفية البيانات الأساسية.
تثبيت
تصاعد: لتركيب GE IS420PPNGH1A ، ستحتاج إلى لوحة -تثبيتها رأسياً. يعد اتجاه الجبل الرأسي هذا أمرًا ضروريًا لدورة الهواء حول الوحدة ، وهو الهواء المبرد. لا يحتوي على بطارية أو مروحة متكاملة ، لذلك يتم تبريدها بواسطة حركة الهواء ، طبيعية أو قسرية ، في بيئة التثبيت. يجب أن يتم إنتاج كل هذا في موقع التثبيت ، والتأكد من أنه لا يعرقل بالفعل دوران الهواء بالقرب من الوحدة النمطية.
اتصال الشبكة: بالنسبة لشبكة ProfInet ، استخدم كابلات Ethernet المناسبة للاتصال. يتم إرفاق جهاز مثل التبديل منخفض التكلفة غير المُدارة عمومًا بالوحدة النمطية مثل ESWA 8 - مفتاح المنفذ غير المُدار أو مفتاح ESWB 16 - المنفذ غير المُدارة. ضع في اعتبارك أنه عند تمكين كل من Iunet و Profinet ، لا يمكن دعمهما بنفس المفتاح.
رابط السلطة: يرجى توصيل مزود الطاقة 24V DC بمحطة الوحدة النمطية. تأكد من أن جميع الاتصالات ضيقة لتجنب أي فقدان في الطاقة. تأكد من التحقق من جميع الاتصالات وتأكد من عدم وجود أسلاك فضفاضة أو قطبية غير صحيحة قبل تشغيل الوحدة النمطية.
نطاق التطبيق
توليد الطاقة: GE IS420PPNGH1A مراقبة والتحكم في عمليات التوربينات في محطات الطاقة.
النفط والغاز: إدارة العمليات للاستخراج والتكرير
المعالجة الكيميائية: إدارة إنتاج أنواع مختلفة من المواد الكيميائية.
معالجة المياه: السيطرة على نظام تنقية المياه والتوزيع
استكشاف الأخطاء وإصلاحها
أداء مراقبة نشاط المستخدم: مراقبة باستمرار للسلوك غير العادي.
فحص الاتصال: تحقق من ضيق جميع اتصالات الأسلاك وابحث عن علامات التآكل أو الضرر.
تحديثات البرامج: تحديث رمز التطبيق بانتظام ونظام التشغيل مع أحدث الإصدارات المصححة.
الظروف البيئية: تأكد من أن بيئة الجهاز تقع ضمن مستويات درجة الحرارة والرطوبة المعلنة.
فحص إمداد الطاقة: فحص إمدادات الطاقة ، تأكد من انخفاض جهد المدخلات داخل الحدود.
