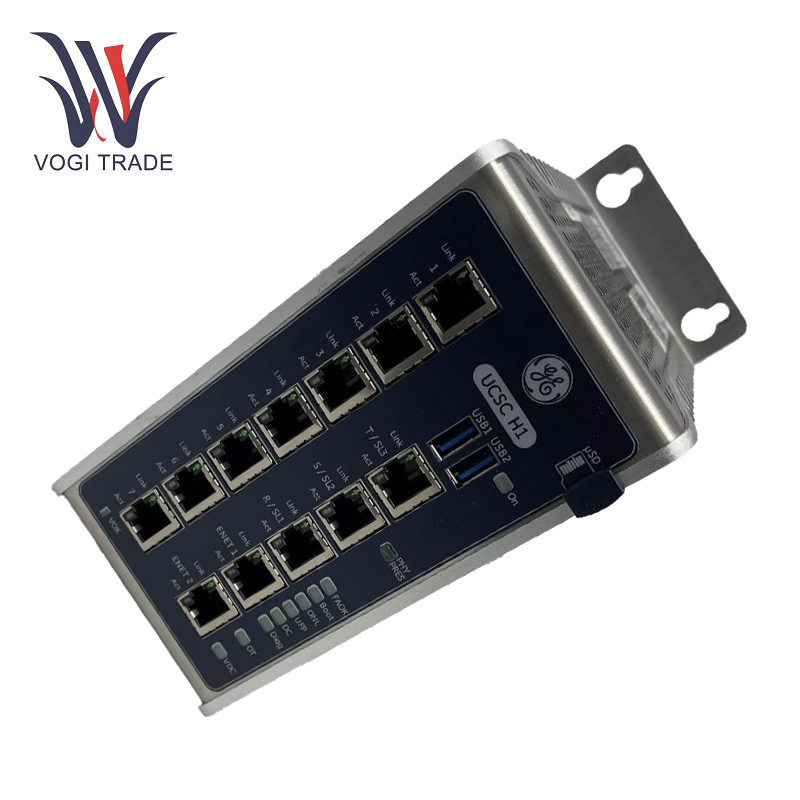

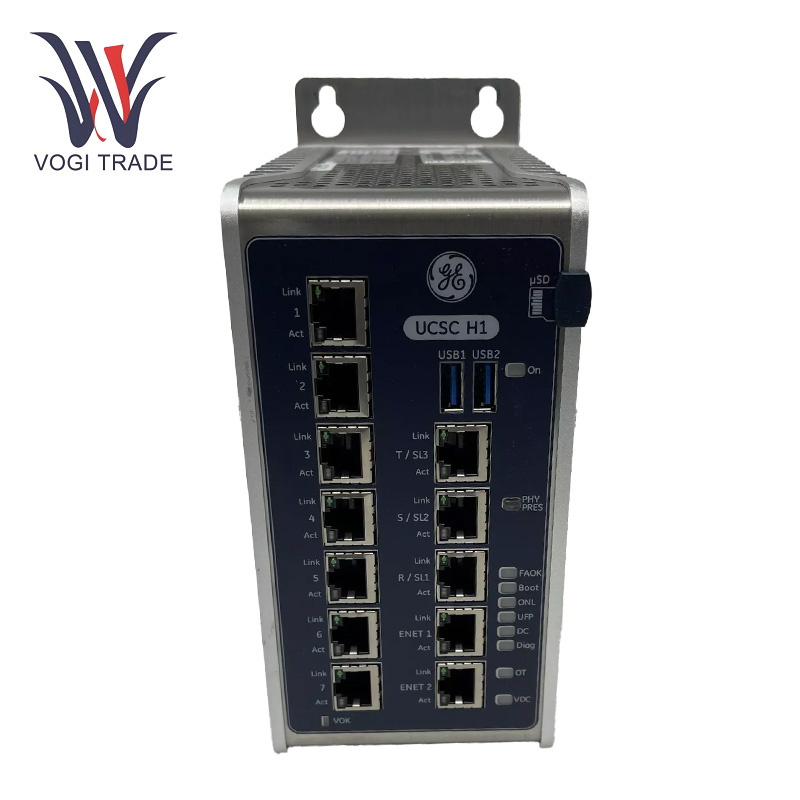

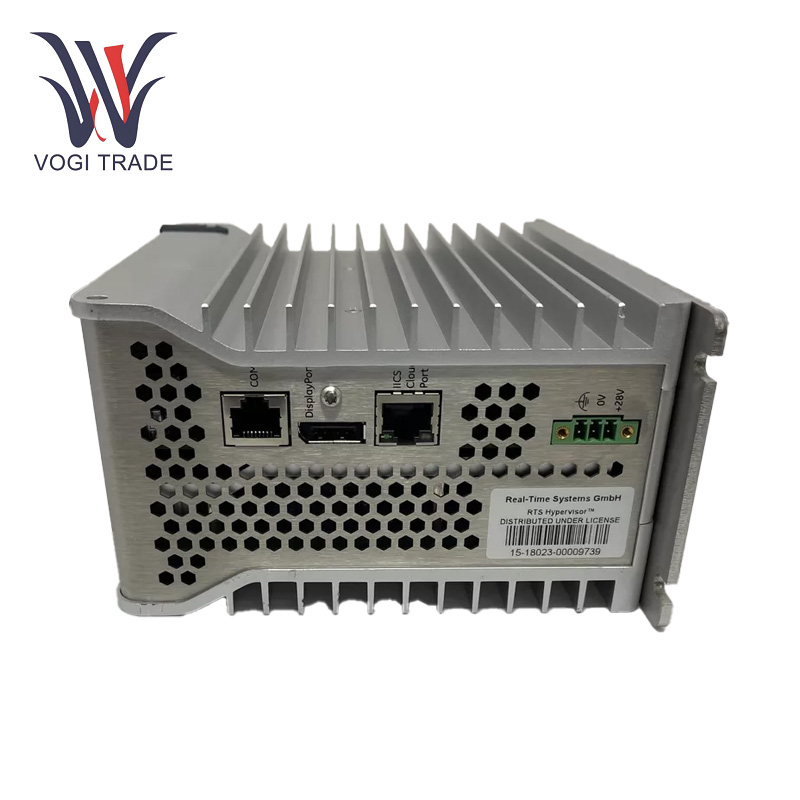

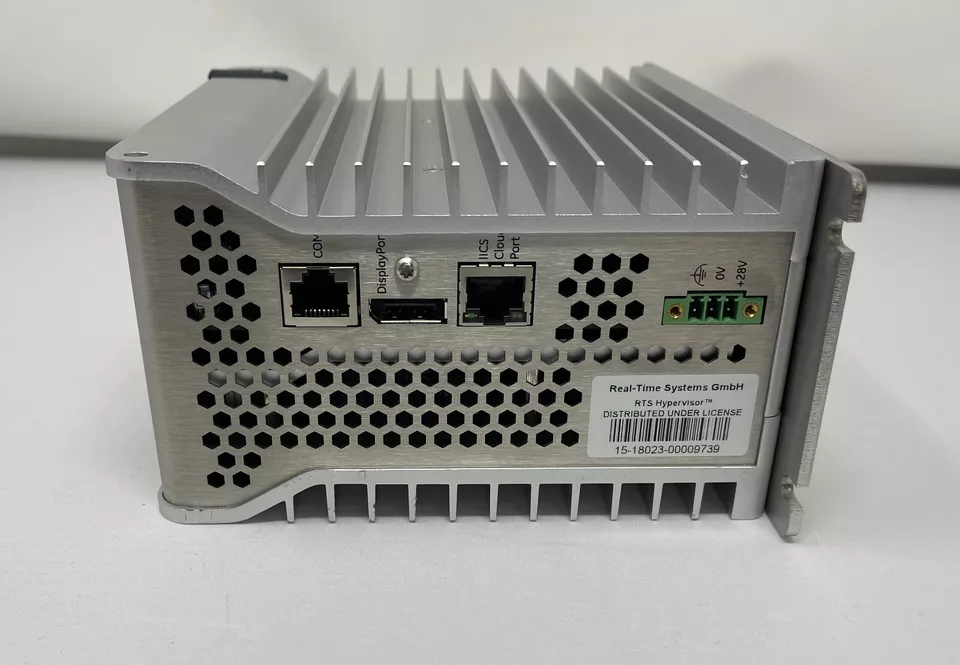

العلامة التجارية: GEالوصف: وحدة تحكم UCSCH1الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 5مدة الدفع: T/T.ميناء الشحن: شنتشنGE IS420UCECH1B هي وحدة تحكم عالية الأداء مصممة لنظام التحكم الموزع في GE. إنه يتميز بمعالج رباعي النواة ، وذاكرة DDR3 4 غيغابايت ، ويدير نظام التشغيل في الوقت الفعلي QNX الموثوق به.
| تصنيع |
GE |
| رقم النموذج |
IS420UCECH1B |
| رقم الطلب |
IS420UCECH1B |
| كتالوج |
مارك الحياة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
8479909090 |
| البعد |
30 سم*30 سم*13 سم |
| بُعد التعبئة |
32 سم*32 سم*15 سم |
| وزن |
1.5 كجم |
المعلمات التشغيل
المعالج: معالج رباعي النواة لقدرات المعالجة المحسنة.
الذاكرة: 4 جيجابايت DDR3-1333 SDRAM.
نظام التشغيل: QNX Neutrino ، نظام التشغيل في الوقت الحقيقي المعروف بموثوقيته في البيئات الصناعية.
مزود الطاقة: 24 فولت العاصمة.
درجة حرارة التشغيل: 40 درجة مئوية إلى 70 درجة مئوية.
ميزة المنتجs
التحكم والتنفيذ المنطقي: يلعب GE IS420UCECH1B دورًا أساسيًا في نظام التحكم لأنه المكون الذي ينفذ منطق التحكم. يمكن أن تنفذ خوارزميات التحكم المحددة مسبقًا ، في شكل مخططات أو وظيفة سلم - حسب التطبيق. على سبيل المثال ، إذا تم اكتشاف كمية معينة من المواد في خزان تخزين بواسطة مستشعر ، فستتمكن GE IS420UCECH1B من بدء إجراءات مثل تشغيل المضخة أو إيقاف تشغيلها بحيث تكون الكمية المطلوبة من المواد موجودة دائمًا.
واجهة الاتصال: توفر GE IS420UCECH1B العديد من واجهات الاتصال للتواصل مع الأجهزة الأخرى في الشبكة الصناعية. يمكن إنشاء اتصالات الاتصالات القائمة على Ethernet مع موانئ التوسع 7 RJ45. هذا بمثابة وسيلة للتواصل مع أجهزة الاستشعار والمشغلات ووحدات التحكم الأخرى والواجهات البشرية -الآلة (HMIS). كما يدعم بروتوكولات الاتصال المختلفة مثل Modbus TCP/IP أو ProfInet للتفاعل مع المعدات الصناعية المختلفة.
معالجة البيانات: يمكن لـ GE IS420UCECH1B التعامل مع البيانات المستلمة من مصادر مختلفة. يمكنه تصفية البيانات وتحليلها وحفظها للاستخدام في المستقبل. في العملية الصناعية ذات الإنتاجية العالية ، يمكنها أخذ عينات باستمرار من أجهزة استشعار مختلفة أثناء تسجيل البيانات في ذاكرتها الداخلية ، أو يتم شحنها إلى قاعدة بيانات مركزية للتحليل اللاحق. يمكن استخدامه بشكل مفيد ، سواء في تحسين العملية الصناعية ، والتنبؤ بالتعطل أو تمكين التنفيذ الحالي أثناء التوقف.
موثوقة للغاية: مصممة بمكونات عالية الجودة لخدمة المحطات الفرعية الطويلة.
تثبيت
التثبيت: نوع التثبيت للوحة لـ GE IS420UCECH1B. ومع ذلك ، تأكد من أن اللوحة نفسها مصنوعة من مادة مناسبة يمكن أن تدعم وتسوية. يتم تبريد الهواء ، لذلك يجب تركيبه رأسياً على الوحدة النمطية لدوران الهواء المناسب. لا يوجد مبني - في المعجبين أو البطاريات ، وبالتالي فإن جودة تبديد الحرارة تعتمد على الحركة الطبيعية أو القسرية للهواء من مكان التثبيت.
الاتصال: قم بتوصيل مصدر الطاقة بالمحطات المحددة على الوحدة النمطية ، مع التأكد من اتباع القطبية الصحيحة. بالنسبة لاتصالات الاتصالات ، استخدم كابلات Ethernet المناسبة لتوصيل منافذ RJ45 بأجهزة أخرى في الشبكة. تحقق من أطوال الكابل وتأكد من وجودها ضمن الحدود الموصى بها للاتصال الموثوق.
نطاق التطبيق
توليد الطاقة: تتبع وإدارة التوربينات داخل المنشأة.
النفط والغاز: إدارة العمليات في عمليات الاستخراج والتكرير.
المعالجة الكيميائية: إدارة عمليات الإنتاج الكيميائي المختلفة.
العمل العطش: التحكم في أنظمة تنقية المياه والتوزيع.
استكشاف الأخطاء وإصلاحها
القضايا المتعلقة بالسلطة: إذا واجهت عدم الاستجابة ، ابدأ بفحص اتصالات إمدادات الطاقة. تحقق من أن الوحدة غير متصلة بمصدر الطاقة وأن مصدر الطاقة يعمل. إذا كان مصدر الطاقة طبيعيًا ، لكن الوحدة لا تزال لا تعمل ، من المحتمل أن تكون دائرة تنظيم الطاقة الداخلية للوحدة تالفًا ، ويجب استبدال الوحدة النمطية.
قضايا الاتصال: إذا كنت تواجه التواصل - القضايا ذات الصلة ، تحقق من كابلات Ethernet. فحص نهايات أي علامات مرئية للتلف مثل دبابيس مقطوعة أو مكسورة في موصلات RJ45. تحقق من عناوين IP وبروتوكولات الاتصالات على أجهزة GE IS420UCECH1BAND. إذا كنت تواجه مشكلات متصلة ، فتعرف على ما إذا كان ذلك بسبب احتقان الشبكة أو التداخل. إعادة تشغيل الوحدة النمطية والأجهزة المتصلة تجعل بعض مواقع التواصل تختفي.
المعالج والذاكرة: إذا كانت الوحدة النمطية بطيئة أو تعطل ، فقد يكون ذلك بسبب مشكلات الذاكرة أو بعض مشاكل المعالج. ابحث عن علامات على أن المعالج قد يكون محمومًا. المعالجات التي يمكن أن تؤدي ارتفاع درجة الحرارة إلى تدهور في الأداء. قم بتشغيل الاختبارات التشخيصية للتحقق من أخطاء الذاكرة في حالة الاشتباه في المشكلات ذات الصلة بالذاكرة. قد تتطلب مثل هذه المشكلات أحيانًا تحديثًا للبرنامج أو إعادة تهيئة الوحدة النمطية.
