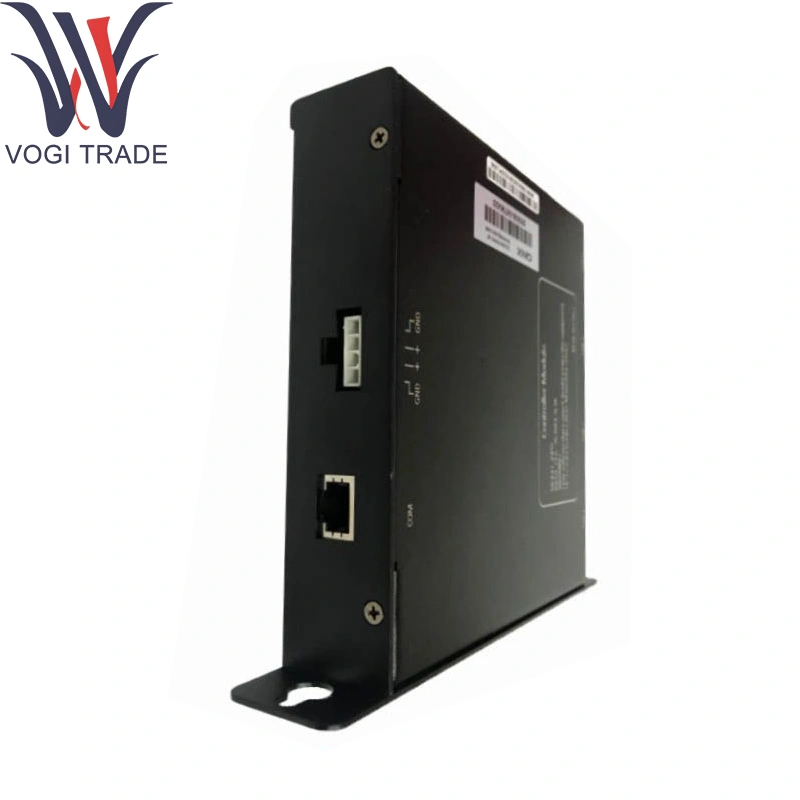

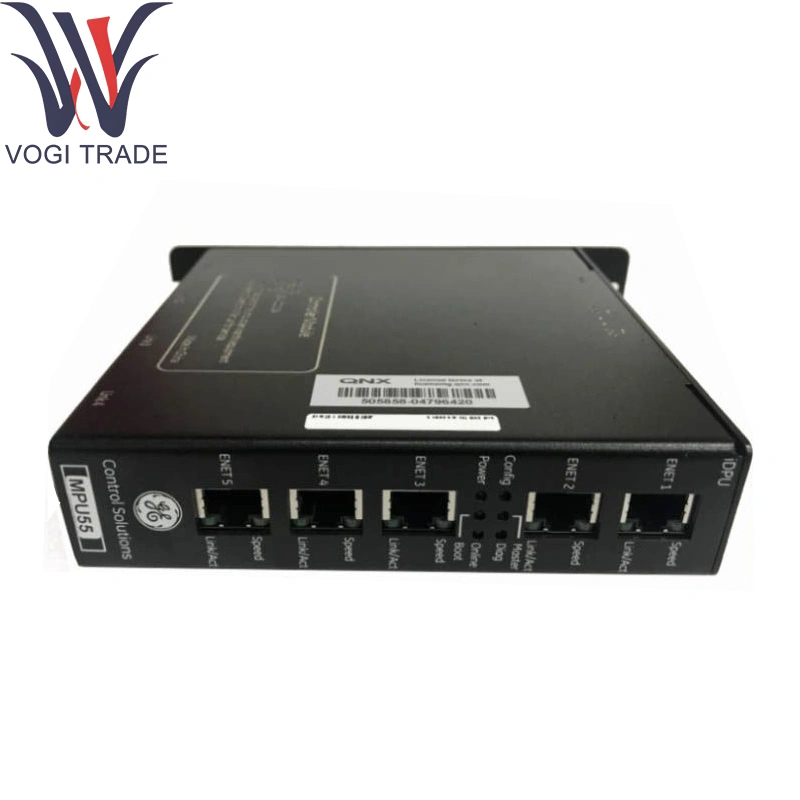

العلامة التجارية: GEالوصف: MPU55 369B1860G0026الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 17مدة الدفع: T/T.ميناء الشحن: شنتشنGE MPU55 369B1860G0026 كمحرك للمعالجة والرسومات المركزية في لوحات واجهة المشغل لغرف التحكم في GE Speedtronic Mark Vie/Vies وأكشاك التحكم المحلية.
| تصنيع |
GE |
| رقم النموذج |
MPU55 |
| رقم الطلب |
369B1860G0026 |
| كتالوج |
531x |
| وصف |
GE MPU55 369B1860G0026 وحدة المعالجات الدقيقة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| رمز HS |
7326909000 |
| البعد |
225 × 145 × 40 مم |
| وزن |
0.68 كجم |
المعلمات الفنية
المعالج: ذراع ثنائي النواة قشرة القشرة-A53 @ 1.2 جيجا هرتز مع رسومات بمساعدة FPGA لـ GE MPU55 369B1860G0026.
الذاكرة: 2 جيجابايت DDR4 SDRAM ؛ 8 جيجابايت من تخزين فلاش EMMC
واجهة العرض: LVD مزدوج الوصلات يدعم ما يصل إلى 1920 × 1080 @ 60 هرتز
اللمس/الإدخال:
دعم متعدد اللم البسيط (المسقط المقصود)
مفاتيح وظائف الأجهزة 4 × مع الإضاءة الخلفية LED
الاتصالات:
2 × 10/100/1000Base-T Ethernet (RJ-45)-Ionet والهندسة
1 × RS-232/RS-422 Console Port (DB-9)
2 × USB 3.0 Type-A للأجهزة الطرفية أو تحميل البرامج الثابتة
1 × إخراج فيديو HDMI-C للعرض المساعد
الصوت: إخراج ستيريو على مستوى الخط للإنذارات/الدقات
الطاقة: 24 فولت العاصمة (18-32 فولت DC) ، 20 وات كحد أقصى
التصنيفات البيئية:
درجة حرارة التشغيل: 0 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين: -20 درجة مئوية إلى +70 درجة مئوية
الرطوبة: 10-90 ٪ RH غير المتواصل
الشهادات: UL/CUL ، CE ، ATEX Zone 2 (محمولة على لوحة GE لـ GE MPU55 369B1860G0026)
وظيفة المنتج
تنفيذ HMI: يقوم تشغيل تطبيقات مشغل HTML5 المستندة إلى HTML5 أو GE GE ، مما يوفر عروض تقليدية ديناميكية ، وملخصات التنبيه ، وأزرار التحكم.
تسريع الرسومات: تفريغ التحميلات من الرسومات المتجهات والرسوم المتحركة إلى FPGA لتحديثات سلسة منخفضة الكلية.
التحكم المحلي I/O: يقرأ مدخلات اللمس/المفاتيح والمشكلات أوامر التحكم عبر Ionet إلى وحدة المعالجة المركزية Mark Vie.
Web & Remote Access: خادم ويب آمن مضمن لعرض العميل عن بُعد ، بالإضافة إلى إمكانات مشاركة شاشة VNC في GE MPU55 369B1860G0026.
جووحدة pportings
إطار الإطار والتركيب: GE القياسي الفولاذ الإطار (369B-1861G0027) مع حشية لختم IP54.
لوحة واجهة الطاقة: MPU55-PSU لقضبان الطاقة المنظمة و I/O لدعم GE MPU55 369B1860G0026.
تسخير الكابلات: 369A-1767HXX Assembly for LVDs ، Touch ، USB ، Serial ، and Power.
مكون التمديدs
وحدة لوحة المفاتيح الخارجية: 439B-1872G0011 لوحة مفاتيح ستة أسر
مجموعة النسخ الاحتياطي USB: عصا USB الصناعية مع فائدة الصورة
ملحقات لوحة اللوحات: غطاء الإطار القفل/العلامة ومجموعة التعشيق الإلكترونية
لقط لاعبي المعايرة: القلم المخصص والرقصة التثبيت
دعم البرمجيات
أدوات التكوين: مصمم ألواح GE Toolboxst ™ لتخطيطات الشاشة
إدارة البرامج الثابتة: الشبكة/محمل USB مع شيكات CRC
التشخيصات والمراقبة:
الاختبار الذاتي في السلطة مع الأعلام الصحية في "تشخيص النظام"
وكيل SNMP لمراقبة وحدة المعالجة المركزية/الذاكرة
الخدمات البعيدة: الوصول إلى SSH/Telnet/HTTPS
الوثائق: الإجراءات والأسلاك في GE DOC 369B1860G0026 (MPU55 IDPU مستخدم وتثبيت دليل).
