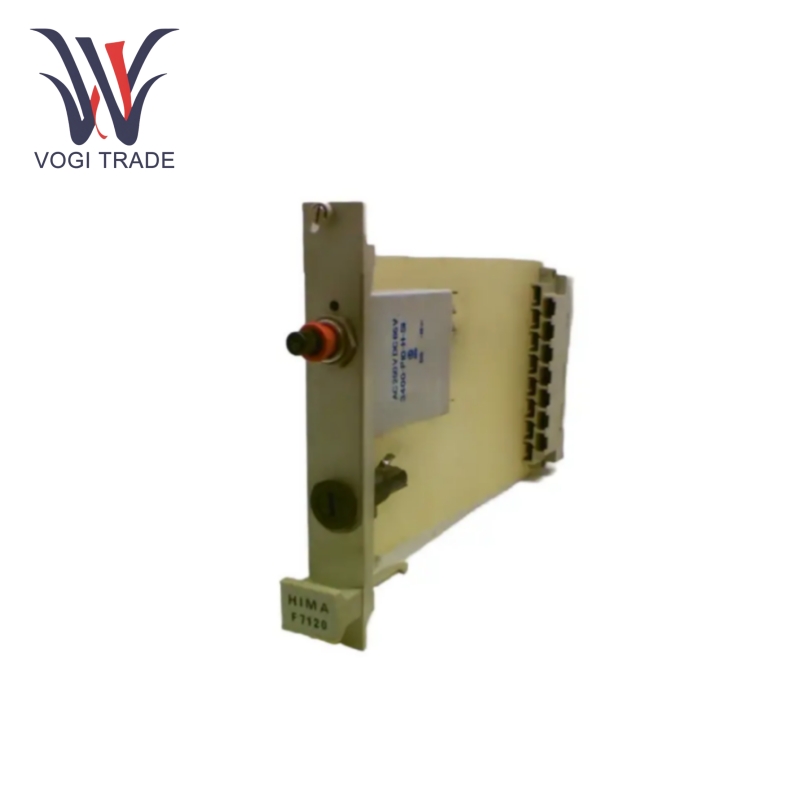

هيما F7120

المعلمات التقنية

التكوين الزائد:يعتمد Hima F7120 هيكل XMR، وتكوينًا متكررًا قابلاً للترقية يمكن أن يكون مزدوجًا أو رباعيًا أو سداسيًا أو ثمانيًا،... اعتمادًا على متطلبات السلامة المحددة.

وقت المسح:بالنسبة لـ 1000 نقطة إدخال/إخراج على افتراض أن 50% منها تناظرية و50% رقمية، يكون وقت دورة المسح 50 مللي ثانية.

وقت حساب PID:يستغرق حساب 1000 PIDs 5 مللي ثانية؛ وبالتالي فهو يتمتع بقدرة حوسبة تحكم فعالة لأنظمة التحكم المعقدة.

تكييف الإشارة:يمكن إجراء تكييف الإشارة مباشرة على وحدة الإدخال/الإخراج ولا يؤثر على أداء وحدة المعالجة المركزية، وبالتالي تعزيز الكفاءة العامة واستقرار النظام.

تكوين النظام:يمكن تكوين ما يصل إلى 16 حاملًا و200 وحدة إدخال/إخراج في كل نظام. يمكن لكل شبكة أمان أن تستوعب 250 نظامًا، ويمكن تكوين كل خزانة بـ 1472 نقطة إدخال/إخراج. ولديها إمكانيات قوية للتوسع، ناهيك عن التكيف مع أنظمة الأتمتة الصناعية واسعة النطاق.

تخزين المعلومات التشخيصية:يمكن لكل وحدة إدخال/إخراج تخزين 500 سجل تشخيصي تلقائيًا، وقد تخزن وحدة المعالج تلقائيًا ما يصل إلى 2500 سجل تشخيصي؛ وهذا مناسب للمستخدمين لعرض وتحليل معلومات الأخطاء أثناء تشغيل النظام.

سجل الصيانة:يسجل Hima F7120 كل عملية، مثل إعادة التثبيت، والتنزيلات، والتشغيل، والإيقاف، والفرض، وما إلى ذلك، وبالتالي توفير دعم سجل مفصل لصيانة النظام وإدارته.قدرات الاتصال:يسمح Hima F7120 بالمراقبة والإدارة المركزية للنظام بأكمله عن طريق نقل جميع المعلومات التشخيصية إلى DCS.

المعلمات الكهربائية:جهد العمل 24 فولت، التيار 5 أمبير

سمات

توزيع وإدارة الطاقة:يتمتع Hima F7120 بوظيفة توزيع الطاقة المتكاملة والمحمية بالكامل، والتي يمكن أن توفر إمدادات طاقة مستقرة وموثوقة لكل وحدة في النظام من أجل الأداء الطبيعي للنظام.

قابلية توسيع النظام:يدعم Hima F7120 بنية XMR، والتي يمكنها تحقيق التكوين الزائد القابل للترقية مثل ثنائي، رباعي، سداسي، ثماني، وما إلى ذلك، لمعالجة سيناريوهات التطبيق بمستويات أمان ومتطلبات موثوقية مختلفة. ويمكن تعديل البرامج والأجهزة وتوسيعها بلا نهاية أثناء تشغيل النظام، مما يسهل على المستخدمين تحديث النظام وتحسينه وفقًا للمتطلبات العملية.

الفذالمراقبة والتحكم: يتمتع Hima F7120 بميزات يمكن من خلالها مراقبة خطوط جميع الوحدات وسيتم اكتشاف الأخطاء مثل التشغيل والإيقاف والدائرة القصيرة وغيرها في الوقت الفعلي. يمكن إجراء التعديلات التي تم إجراؤها على الإشارات مباشرة على وحدة الإدخال/الإخراج دون التأثير على أداء وحدة المعالجة المركزية، مما يؤدي إلى تحسين الأداء العام واستقرار النظام.

طلب

توليد الطاقة:يتم نشر Hima F7120 بشكل شائع ضمن أنظمة الحماية والتحكم لتوربينات الديزل والغاز، بالإضافة إلى العديد من أنظمة الأتمتة المتكاملة المستخدمة داخل المحطات الفرعية، لمراقبة حالة تشغيل معدات الطاقة والتحكم فيها، مما يضمن توفير الطاقة بشكل مستقر عن طريق أنظمة الطاقة والتشغيل الآمن للمعدات. في محطات الطاقة الحرارية، يتم استخدام Hima F7120 كمكون أساسي ضمن أنظمة الحماية لمجموعات المولدات. يمكن لـ Hima F7120 تحديد إشارة الخطأ بسرعة وبدء إجراءات حماية النظام عند حدوث أنواع معينة من الأخطاء مثل الأحمال الزائدة والدوائر القصيرة وارتفاع درجة الحرارة، مثل التعثر لفصل المولد عن شبكة الطاقة وبالتالي منع أي ضرر إضافي لكلا المولدين. المولد وشبكة الطاقة مع ضمان السلامة التشغيلية واستقرار نظام الطاقة.

تصنيع الآلات:Hima F7120 هو نظام التحكم في السلامة لمعدات الختم في قاعة الختم في مصنع تصنيع السيارات. ستقوم مستشعرات الستارة الضوئية الملحقة بآلات الختم بنقل الإشارات إلى Hima F7120 عندما تدخل يد المشغل أو جسمه إلى المنطقة الخطرة؛ وبالتالي يتم إيقاف آلة الختم على الفور من خلال Hima F7120، مما يؤدي إلى منع وقوع إصابات. بالإضافة إلى ذلك، يمكن لـ F7120 مراقبة ومراقبة ضغط آلة الختم، والسكتة الدماغية وغيرها من المعلمات لضمان جودة جزء الختم واستقراره في عملية الإنتاج.

صناعة النقل:عادةً ما تعتمد آلات النقل بالسكك الحديدية والموانئ Hima F7120 في الأنظمة التي تتطلب التحكم في الإشارة ومراقبة المعدات والسلامة. في نظام التحكم في إشارة محطة مترو الأنفاق، يكون Hima F7120 مسؤولاً عن التحكم والتشابك للمعدات مثل الإقبال وآلات الإشارة وأبواب الدرع. من خلال توفير التعاون الكامل مع نظام التحكم الآلي في القطار (ATC)، يحمي جهاز Hima-F7120 من الانحراف عن أي قطار والدخول إلى المحطة بشكل غير صحيح حتى تتمكن القطارات من الوقوف بشكل صحيح والعمل بشكل أكثر أمانًا، وبالتالي تعزيز موثوقية تشغيل مترو الأنفاق .

Lالمباني العامة الضخمة:نظام إنذار الحريق لمجمعات التسوق الكبيرة، حيث يعمل Hima-F7120 كوحدة تحكم مركزية، يستقبل الإشارات من أجهزة الكشف عن الحرائق المختلفة لربطها مع أنظمة التحكم على المعدات المتنقلة للإطفاء، وأنظمة عادم الدخان للوقاية من الحرائق، والأقفال القابلة للطي ، من بين وظائف أخرى. في حالة نشوب حريق، يقوم Hima F7120 بتفعيل بروتوكولات مكافحة الحرائق المناسبة بسرعة من خلال تعبئة عملية إجلاء الأفراد الضرورية وتقليل الأضرار الإضافية الناجمة عن الحريق.
