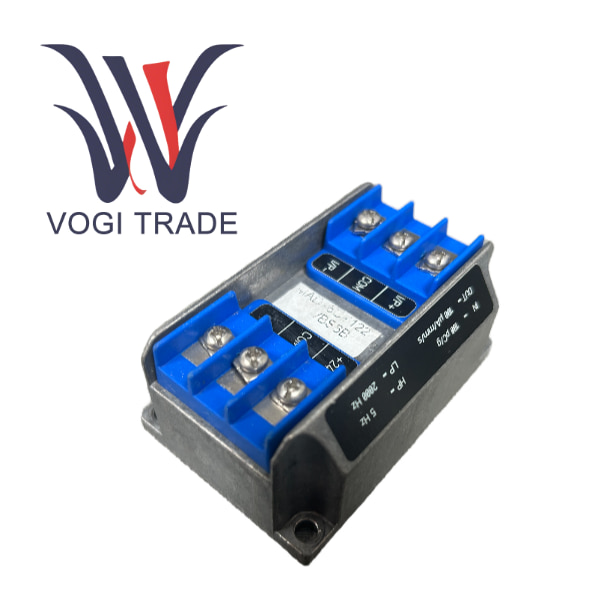

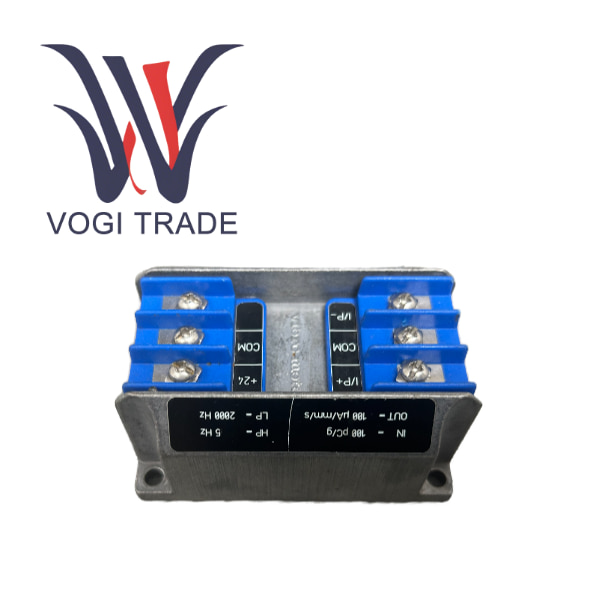

العلامة التجارية: فيبرو ميترالوصف:محول القربالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنVibro-Meter IPC704 عبارة عن بطاقة حماية مخصصة وعالية الأداء للماكينة صممتها شركة Vibro-Meter السويسرية لسلسلة VM600 الرائدة من أنظمة مراقبة الحالة والحماية. النموذج 244-704-000-042 A3-B03-C100-D77-E2-F5000-G0-H0-I0 هو رقم طلب تم تكوينه بالكامل. باعتباره مكون الحماية الأساسي لنظام VM600، لا يتم استخدام IPC704 لتحليل بيانات مراقبة الحالة الروتينية، ولكنه مخصص لتنفيذ منطق الحماية الحتمية عالي السرعة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
IPC704 |
| رقم الطلب |
244-704-000-042 A3-B03-C100-D77-E2-F5000-G0-H0-I0 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
نظرة عامة على المنتج
Vibro-Meter IPC704 عبارة عن بطاقة حماية مخصصة وعالية الأداء للماكينة صممتها شركة Vibro-Meter السويسرية لسلسلة VM600 الرائدة من أنظمة مراقبة الحالة والحماية. النموذج 244-704-000-042 A3-B03-C100-D77-E2-F5000-G0-H0-I0 هو رقم طلب تم تكوينه بالكامل. هنا، 244-704-000-042 هو النموذج الأساسي، بينما اللواحق A3-B03-C100... تحدد بدقة مجموعة وظائف الأجهزة والبرامج الخاصة به. باعتباره مكون الحماية الأساسي لنظام VM600، لا يتم استخدام IPC704 لتحليل بيانات مراقبة الحالة الروتينية، ولكنه مخصص لتنفيذ منطق الحماية الحتمية عالي السرعة.
توصيات المنتجات ذات الصلة
الأجهزة التكميلية
هيكل VM600 VME
توفر وحدة الواجهة/التكييف من سلسلة IOC700 إمداد الطاقة والتخزين المؤقت وحماية EMC لأجهزة الاستشعار
وحدة المعالجة المركزية M المستخدمة لإدارة النظام والاتصالات
البرامج التكميلية
برنامج التكوين Meggitt API670 - برنامج مخصص لتكوين بطاقة الحماية واختبارها
برنامج Vibro-Meter 501 - يستخدم لمراقبة النظام بشكل عام وعرض بيانات الإنذار والشكل الموجي لمستشعر IPC704
مقياس الاهتزاز مسبار الموجات الكهرومغناطيسية ومضخم الصوت
مستشعر سرعة الاهتزاز
دليل التثبيت
إعداد النظام:
قم بإعداد هيكل VM600 VME ووحدة CPU M ووحدة واجهة IOC700 وبطاقة IPC704.
قم بتثبيت برنامج التكوين API670 وتخويله.
تركيب الأجهزة
عملية إيقاف التشغيل: عندما يتم إيقاف تشغيل هيكل VME بالكامل، أدخل بطاقة IPC704 بعناية في الفتحة المخصصة على اللوحة الإلكترونية المعززة VME وقم بتثبيتها باستخدام دعامة.
استخدم الكابل المسطح المخصص لتوصيل وحدة IOC700 ببطاقة IPC704.
توصيل المستشعرات: قم بتوصيل كابلات مستشعرات الاهتزاز والإزاحة وما إلى ذلك بالأطراف المقابلة لـ IOC700. تأكد من صحة فجوة تركيب المسبار.
قم بتوصيل دائرة الرحلة: قم بتوصيل دائرة إدخال ESD بمحطة إخراج مرحل SSR الخاصة بـ IPC704. يجب إكمال هذه الأسلاك بواسطة مهندس كهربائي مؤهل واتباع جميع لوائح السلامة.
التشغيل والتكوين
قم بتشغيل هيكل VME.
افتح برنامج التكوين API670 وقم بإجراء اتصال مع IPC704 عبر RS-485.
تكوين القناة: قم بتعيين نوع المستشعر والنطاق والوحدة الهندسية لكل قناة.
تكوين منطق الحماية: قم بتعيين حدود التنبيه ووقت التأخير وظروف القمع ومنطق التصويت للتنبيه والخطر.
تكوين تسجيل الشكل الموجي: اضبط معدل أخذ العينات وطول التسجيل.
تنزيل التكوين: إلى IPC704. الاختبار الوظيفي
قبل تشغيل الماكينة، يجب أن تخضع كل قناة حماية وكل مخرج ترحيل لـ IPC704 لاختبار وظيفي كامل وفقًا لمتطلبات API 670.
تتضمن طرق الاختبار عادةً حقن إشارات محاكاة أو استخدام أدوات اختبار مخصصة للتحقق مما إذا كان الارتباط بأكمله من إدخال الإشارة إلى إجراء الترحيل يعمل بشكل صحيح، وتسجيل نتائج الاختبار لأغراض التدقيق.
