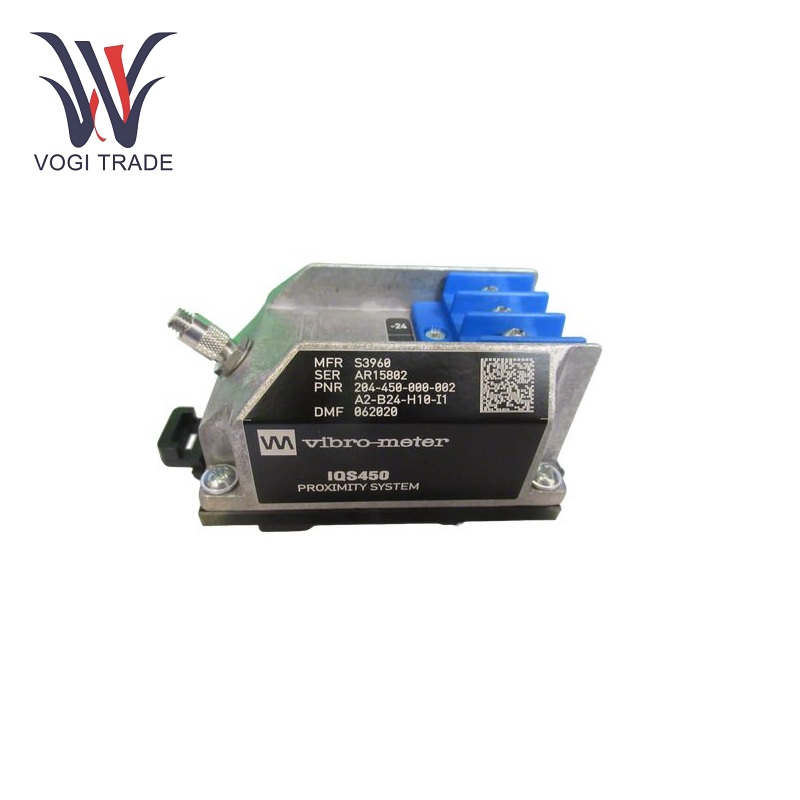

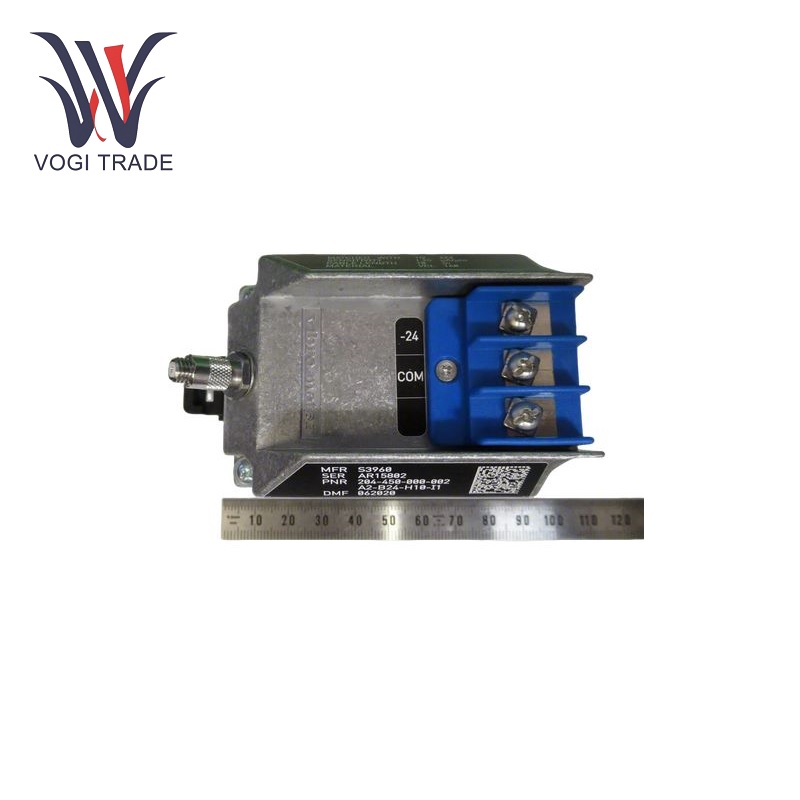

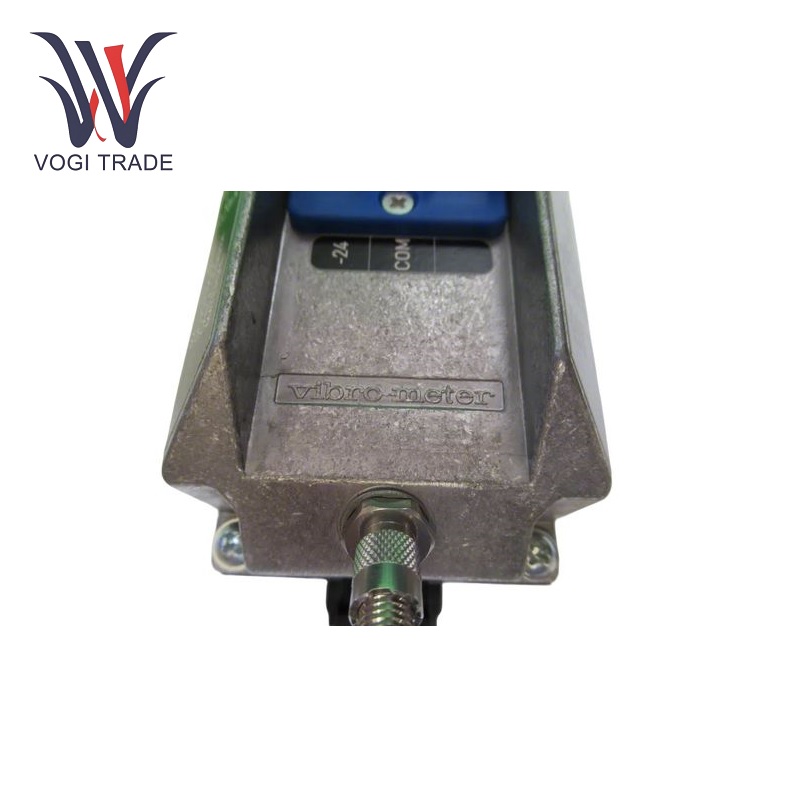

الاهتزاز IQS450

معلمات الاستخدام

نوع الإخراج: الاهتزاز IQS450-2-سلك الإخراج الحالي، الجهد الناتج-3-سلك. عندما يكون الإخراج الحالي، يكون نطاق الفجوة الحالي من -15.5 إلى -20.5، والنطاق الديناميكي هو 5 مللي أمبير (مكثف الإخراج 1nF؛ محث الإخراج 100μH). عندما يكون خرج الجهد، تكون فجوة الجهد بين -1.6 و-17.6 فولت، ويكون النطاق الديناميكي 16 فولت، ومقاومة الخرج 500 أوم.

متطلبات إمدادات الطاقة: نطاق جهد مصدر الطاقة لكلا تكوينات الإخراج هو -20 إلى -32 فولت. يتطلب خرج التيار المكون من سلكين تيارًا في نطاق -15.5 إلى -20.5 مللي أمبير، بينما يتطلب خرج الجهد المكون من 3 أسلاك -13 مللي أمبير ± 1 مللي أمبير، بحد أقصى -25 مللي أمبير.

نظام القياس: مصمم خصيصًا لمستشعرات القرب TQ، وهو يوفر نظام قياس قابل للتكوين بدرجة عالية لقياس القرب بدقة.

تكرار: يستخدم على نطاق واسع في نطاق التردد من DC إلى 20,000 هرتز، ويمكنه قياس ومعالجة مجموعة واسعة من الإشارات ويمكنه اكتشاف مختلف الاهتزازات والظواهر الناجمة عن القرب بشكل فعال.

نطاق درجة حرارة التشغيل: نطاق درجة حرارة التشغيل هو -30 درجة مئوية إلى 85 درجة مئوية، ودرجة حرارة التخزين هي -40 درجة مئوية إلى 85 درجة مئوية، والحد الأقصى للرطوبة هو 95% غير مكثف و100% ظروف مكثفة (ولكن غير مغمورة)، مناسبة لـ استخدامها في مختلف الظروف البيئية.

مستوى الحماية: يتمتع الجهاز بمستوى حماية IP40، والذي يمكنه مقاومة الأجسام الصلبة التي يزيد حجمها عن 1 مم ورذاذ الماء، مما يضمن التشغيل العادي في ظل الظروف الصناعية العامة.

شهادة المنطقة الخطرة: تم اعتماد Vibration IQS450 من الخارج والداخل، كما أن تصميمه وبنيته يمكّنه من العمل في بيئات يحتمل أن تكون قابلة للانفجار، وبالتالي تحسين السلامة والموثوقية عند التشغيل في المناطق الخطرة.

ميزات المنتج

تكييف الإشارة: يمكن استخدامه كتكييف إشارة عالي الجودة لأجهزة استشعار القرب TQ. فهو يحول الإشارة من المستشعر إلى شكل أكثر ملاءمة لمزيد من المعالجة والنقل، وبالتالي تحسين جودة الإشارة واستقرارها.

وظيفة النقل القابلة للتكوين: وظيفة النقل في Vibration IQS450 قابلة للتكوين بدرجة كبيرة، مما يسمح للمستخدم بضبط نطاق القياس والحساسية وطول نظام القياس الإجمالي وفقًا لمعايير تطبيق محددة. وهذا يعزز تعدد استخدامات الجهاز، مما يسمح له بالتكيف مع أوضاع القياس المختلفة وتكوينات المستشعر لتحقيق نتائج قياس دقيقة وموثوقة.

خيارات الإخراج للإشارة لمسافات طويلة/متوسطة: يقدم جهاز Vibration IQS450 نطاقًا واسعًا من خيارات الإشارات، بما في ذلك خرج التيار للإشارات لمسافات طويلة أو خيارات خرج الجهد للمسافة المتوسطة. يعد الإخراج الحالي مثاليًا للحالات التي يتأثر فيها نقل الإشارة بشكل أكبر بالمقاومة والتداخل عبر مسافات طويلة، بينما يفي خرج الجهد بالسلامة الفعالة لنقل مسافة أقصر.

التوافق مع أنظمة VM600: يتصل Vibration IQS450 أصلاً بنظام VM600، وهو نظام شامل لحماية الآلات ومراقبتها. ويضمن هذا التوافق التكامل السلس والموثوق في إعدادات المراقبة الحالية، مما يسهل الوظائف التشغيلية ويعزز معالجة البيانات وإدارتها.

التشخيص المدمج: قد يشتمل الجهاز على تشخيصات مدمجة تراقب بشكل مستمر صحة نظام القياس، بما في ذلك المستشعر والكابل ومكيف الإشارة نفسه. ويساعد ذلك في اكتشاف حالات فشل النظام أو الحالات الشاذة المبكرة، مما يتيح الاستجابة المبكرة للصيانة وتقليل وقت التوقف عن العمل.

التطبيقات

استخدامات الفضاء الجوي: يُستخدم جهاز Vibration IQS450 على نطاق واسع في قطاع الطيران لمراقبة اهتزاز الشفرة وخلوص الأطراف على مستوى محرك الطائرة. توفر هذه الإعدادات إنذارًا مبكرًا بحالات الفشل المحتملة وتشجع الصيانة التنبؤية من خلال مراقبة المعلمات بشكل مستمر مثل خلوص طرف الشفرة ومستويات الاهتزاز، مما يضمن التشغيل الآمن والسلس لمحركات الطائرات.

توليد الطاقة: يمكن استخدام Vibration IQS450 في محطات الطاقة الحرارية والكهرومائية والنووية لمراقبة اهتزاز شفرات التوربينات وقرب المعدات. إنها تمكن معدات توليد الطاقة من تحقيق الأداء الأمثل والموثوقية، ومنع الأعطال وتوفير تكاليف الصيانة.

التصنيع الصناعي: في عمليات الإنتاج الصناعي المختلفة مثل تصنيع السيارات، يتم استخدام Vibration IQS450 لمراقبة الاهتزاز وقرب معدات الإنتاج، بما في ذلك المحركات والمضخات والأحزمة الناقلة. تتيح هذه المراقبة للمصنعين اكتشاف المشكلات الميكانيكية وتصحيحها في مرحلة مبكرة، وبالتالي تحسين كفاءة الإنتاج وتقليل وقت التوقف عن العمل وتحسين جودة المنتج.

صناعة النفط والغاز: يتم استخدام Vibration IQS450 في أنشطة الاستكشاف والإنتاج في حقول النفط والغاز في ظل ظروف شديدة التنافسية والانفجار.
