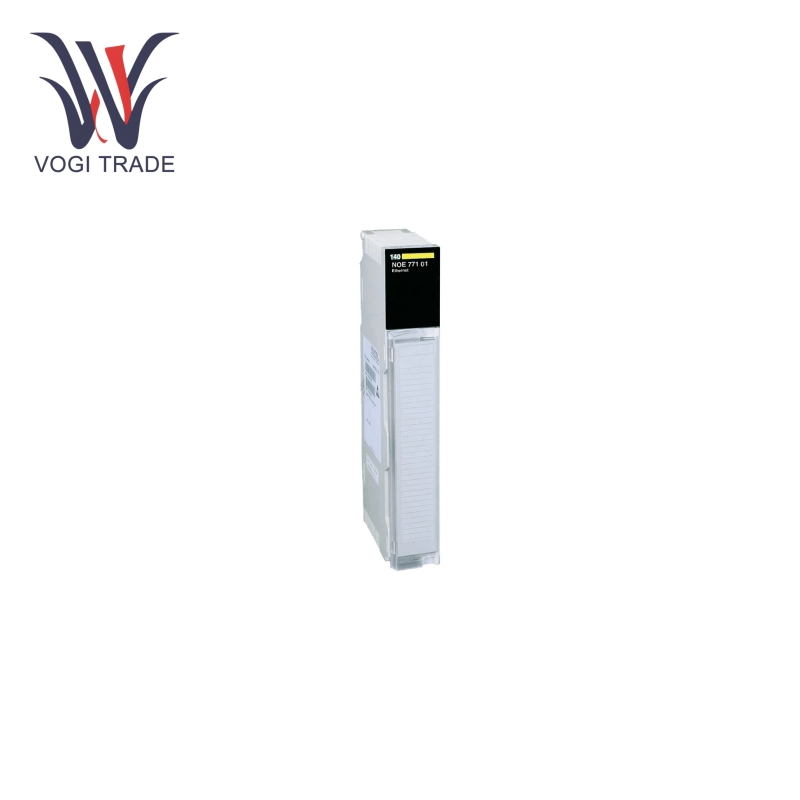

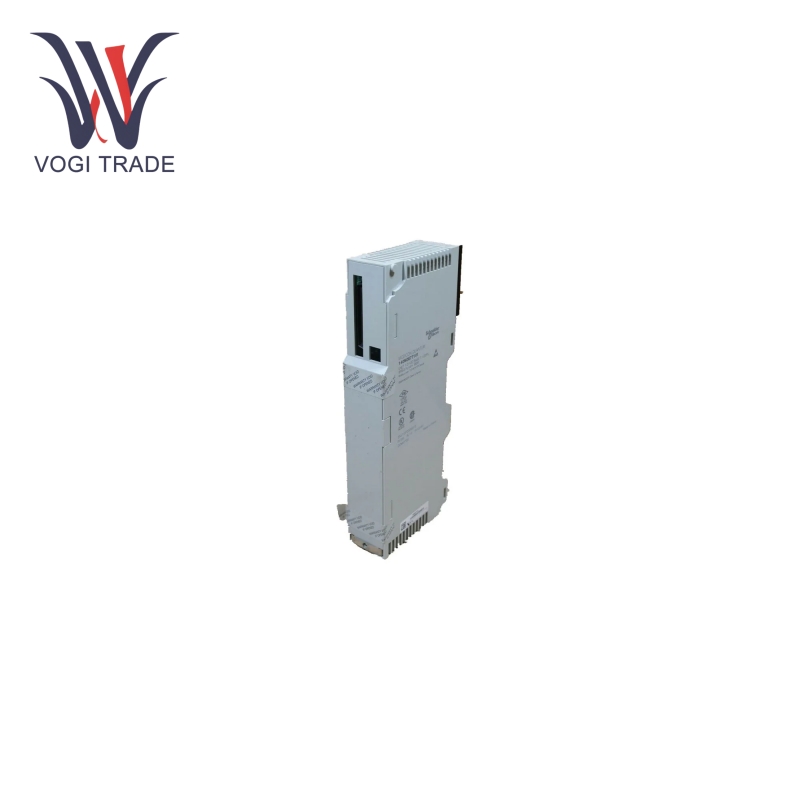

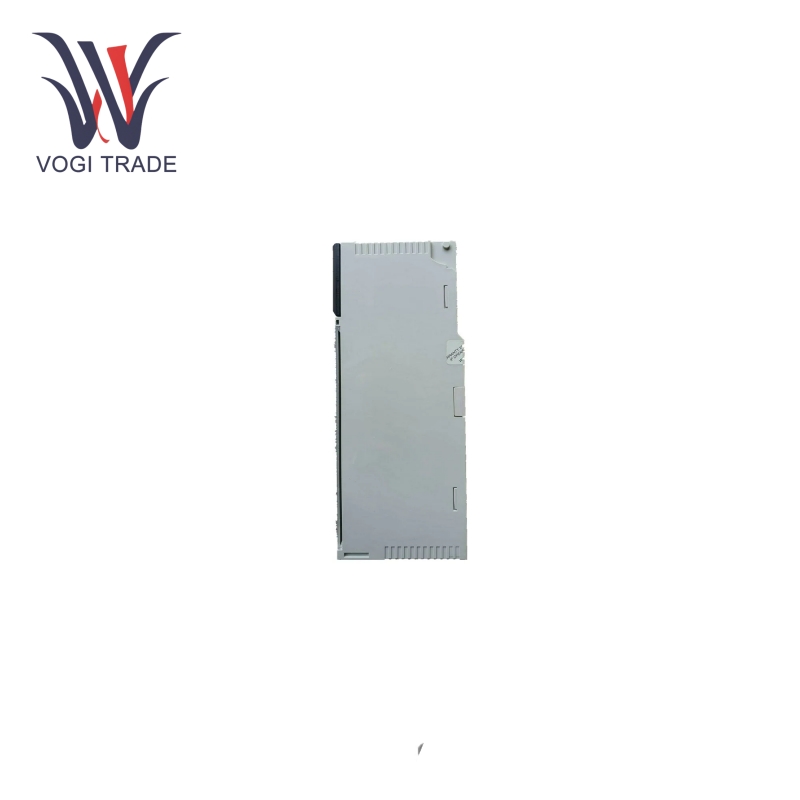

شنايدر 140NOE77101

العلامة التجارية: شنايدر
الوصف: وحدة شبكة إيثرنت TCP/IP
الحالة: جديد
الشهادة: خطاب ضمان تقرير اختبار COO
الضمان: 1 سنة
كمية المخزون: 8
مصطلح الدفع: T / T
ميناء الشحن: شنتشن
تعد Schneider 140NOE77101 وحدة اتصالات إيثرنت عالية الأداء. يحتوي على ميزات شاملة بما في ذلك منافذ الاتصال المتعددة ووظائف خادم الويب ودعم Modbus TCP والتشخيصات المتقدمة.

إرسال استفسار

وصف المنتج

تصنيع
شنايدر
رقم الموديل
140NOE77101
رقم الطلب
140NOE77101
كتالوج
كمية صغيرة
بلد المنشأ
فرنسا
رمز النظام المنسق
8517795000
البعد
18*12*6 سم
البعد التعبئة
20*14*8 سم
وزن
0.6 كجم
Uتبلدالسيد البرلمانروبية

منفذ الاتصالات:تم تجهيز Schneider 140NOE77101 بمنفذ RJ45 10 Base-T/100 BaseTX الزوجي المجدول ومنفذ الألياف الضوئية MT/RJ 100 Base-FX للتكيف مع المتطلبات المحددة المختلفة لكلا طرفي شبكة Ethernet، بحيث يمكن توصيلها بسهولة أكبر متصلة بالبنى التحتية للشبكة المختلفة.

معدل الإرسال:يعمل Modicon Quantum PLC بسرعة نقل تبلغ 10/100 ميجابت في الثانية، ويمكنه الاتصال بسلاسة وكفاءة مع الأجهزة الأخرى من خلال شبكة Ethernet، مما يقلل من تأخير الاتصال لتطبيقات المراقبة والتحكم في الوقت الفعلي.

مزود الطاقة:معظم مصدر الطاقة لـ 140NOE77101 يأتي من مصدر طاقة الحامل، بحد أقصى للتيار يبلغ 750 مللي أمبير @ 5 فولت تيار مستمر؛ يأخذ هذا التصميم في الاعتبار مطابقة مصدر الطاقة القياسي لنظام Modicon Quantum، مما يجعل تركيبه وتكامله أسهل في الإدارة.

مؤشرات LED:الوحدة مجهزة بعدة مؤشرات LED لتسهيل مراقبة حالة الوحدة؛ تشتمل المؤشرات الصارمة على مصابيح LED لنشاط الإرسال/الاستقبال (TXA CT/RX ACT)، وحالة تشغيل الحامل (ACTIVE)، وحالة نشاط الشبكة (LINK)، وحالة جاهزية الوحدة (READY)، ووضع الإرسال المزدوج الكامل (F DUPLEX)، وحالة شبكة Ethernet (RUN)، وخطأ وحدة Ethernet (FAULT)، ووضع التنزيل (KERNEL)، واكتشاف التصادم (COLL)، ومؤشر معدل البيانات (10 ميجابايت/100 ميجابايت). تنقل مؤشرات الصمام الثنائي الباعث للضوء هذه المعلومات بسرعة وسهولة حول حالة تشغيل الوحدة، مما يسهل استكشاف الأخطاء وإصلاحها والصيانة.


ميزات المنتج

اتصالات إيثرنت:وباعتبارها وحدة Ethernet TCP/IP، فإنها تشكل رابطًا مهمًا بين سلسلة Modicon Quantum PLCs والشبكات القائمة على Ethernet لاتصالات البيانات بين PLCs وأجهزة الكمبيوتر الشخصية وHMIs والوحدات المتصلة بالشبكة الأخرى، مما يتيح التحكم الدقيق ومراقبة العمليات الصناعية.

وظائف خادم الويب:تحتوي الوحدة على خادم ويب مدمج من فئة B30. فهو يسمح بتكوين إعدادات الوحدة، والتحقق من حالتها، وعرض رسائل التشخيص المختلفة من خلال متصفح الويب. تسمح هذه الميزات للمستخدمين بتحرير البيانات عن بعد، وضبط المعلمات، وتغيير الإعدادات، مما يوفر أقصى قدر من المرونة والراحة لتكوين النظام وإدارته.

رسائل Modbus TCP:تُستخدم رسائل Modbus TCP على نطاق واسع للتواصل بين الأجهزة المختلفة في الأتمتة الصناعية، وهي تدعم رسائل TCP؛ لذلك، ستعمل الوحدة كعميل أو خادم Modbus TCP لتسهيل التكامل الكامل مع الأجهزة والأنظمة المتوافقة مع Modbus، مما يساعد على تبادل البيانات بسهولة لمتغيرات العملية وأوامر التحكم ومعلومات الحالة.

التشخيص والرصد:باستخدام صفحات الويب المحددة مسبقًا للتشخيصات، يمكن للمستخدمين بسهولة تتبع المشكلات أو الأخطاء المكتشفة على مستوى الوحدة النمطية ومستوى الشبكة وتحديدها واستكشاف الأخطاء وإصلاحها. توفر الوحدة أيضًا إدارة عرض النطاق الترددي والبيانات العالمية وميزات مسح الإدخال/الإخراج التي تعتبر ضرورية لتحسين أداء الشبكة. إلى جانب هذه الميزة، توجد بنية احتياطية احتياطية تعمل على تحسين الموثوقية والتوفر من خلال توفير نسخة احتياطية في حالة فشل الوحدة الأساسية.

إمكانية ترقية البرامج الثابتة:يسمح 140NOE77101 بالترقيات الميدانية للبرامج عبر TCP/IP. يتيح ذلك للمستخدمين إجراء تحديثات بسيطة على البرامج الثابتة للوحدة؛ ضمان توفر أحدث الميزات أو أحدث التصحيحات على الفور ودون الحاجة إلى استبدال الوحدة. وهذا يساعد على توفير الوقت وجعل النظام أكثر وظيفية وفعالية على المدى الطويل.


التطبيقات الصناعية

بما في ذلك مصانع التصنيع، ومرافق المعالجة الكيميائية، وخطوط إنتاج الأغذية والمشروبات، فإنه يدمج Modicon Quantum PLC بسلاسة مع معدات أتمتة العمليات الأخرى للتحكم في عمليات الإنتاج ومراقبتها، وبالتالي تحسين الإنتاجية مع ضمان جودة المنتج.

توليد وتوزيع الطاقة:يمكن لهذه الوحدة توصيل PLCs في محطات الطاقة بالمكونات الأخرى لنظام الطاقة، مثل المولدات والمحولات والمفاتيح الكهربائية. إنه يتيح المراقبة في الوقت الحقيقي لمعلمات نظام الطاقة وأجهزة التحكم عن بعد والاتصال البيني بين أنظمة التحكم المختلفة.

Wمعالجة المياه والصرف الصحي: تسمح التطبيقات المستمرة أيضًا بمراقبة العمليات والتحكم فيها مثل الترشيح والتطهير والتوزيع. من خلال اتصال PLC مع المضخات والصمامات وأجهزة الاستشعار، فإنه يتيح الاتصال السلس لضمان التشغيل الفعال لهذه العمليات وحتى توفير مياه آمنة ونظيفة.

أتمتة البناء:ومن خلال دمجه مع إدارة المبنى، فإنه يدمج أنظمة فرعية مختلفة في كيان واحد، بما في ذلك التحكم في التدفئة والتهوية وتكييف الهواء (HVAC)، والإضاءة، والتحكم في الوصول. فهو يوفر مراقبة وتحكمًا مركزيًا لأنظمة البناء، مما يحسن كفاءة استخدام الطاقة وراحة الركاب.


الكلمات الساخنة: شنايدر، 140NOE77101، وحدة شبكة إيثرنت TCP/IP
