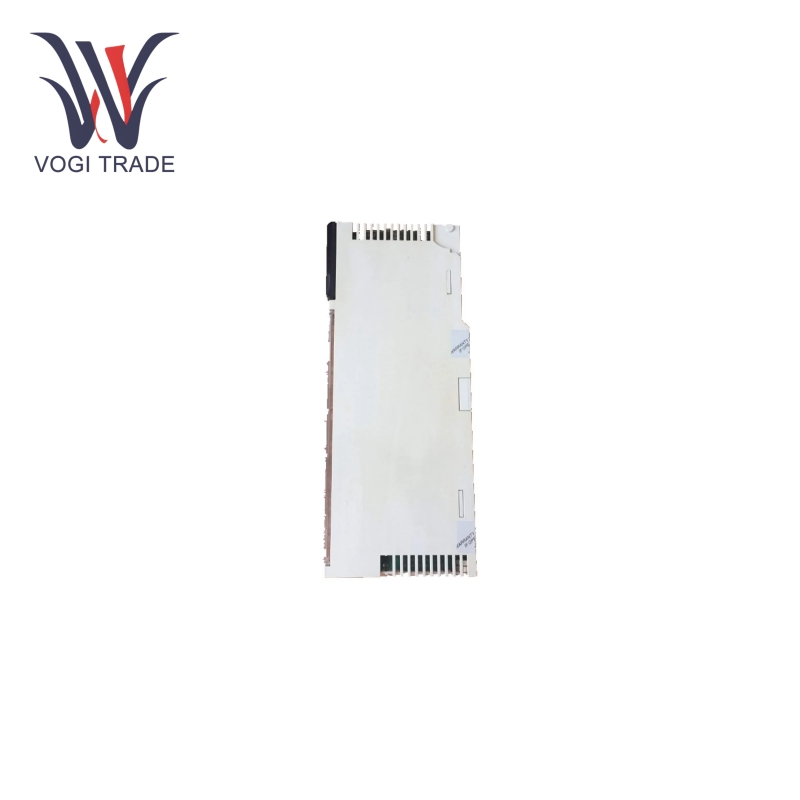

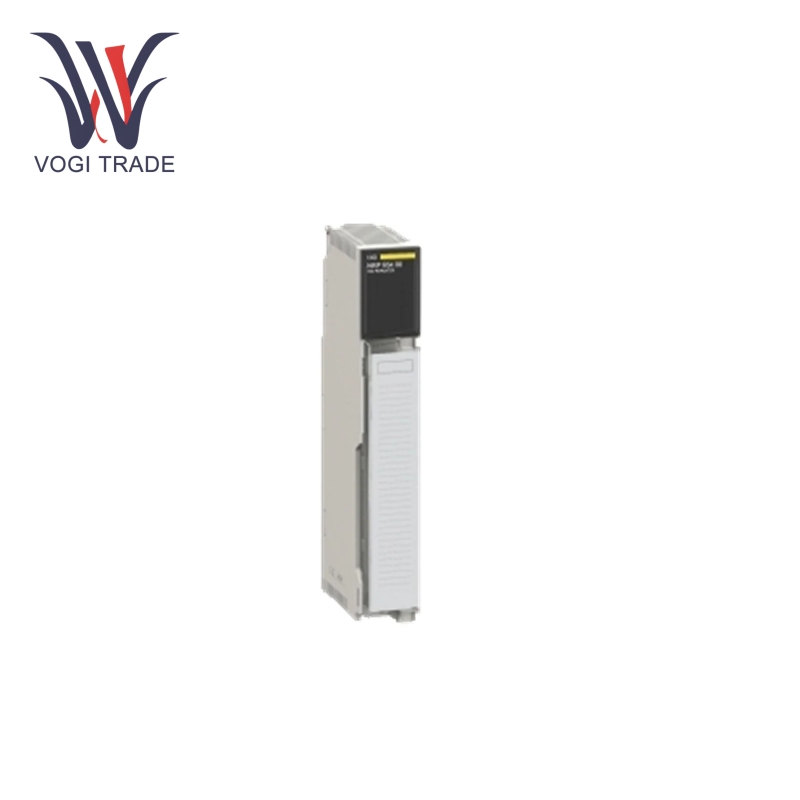

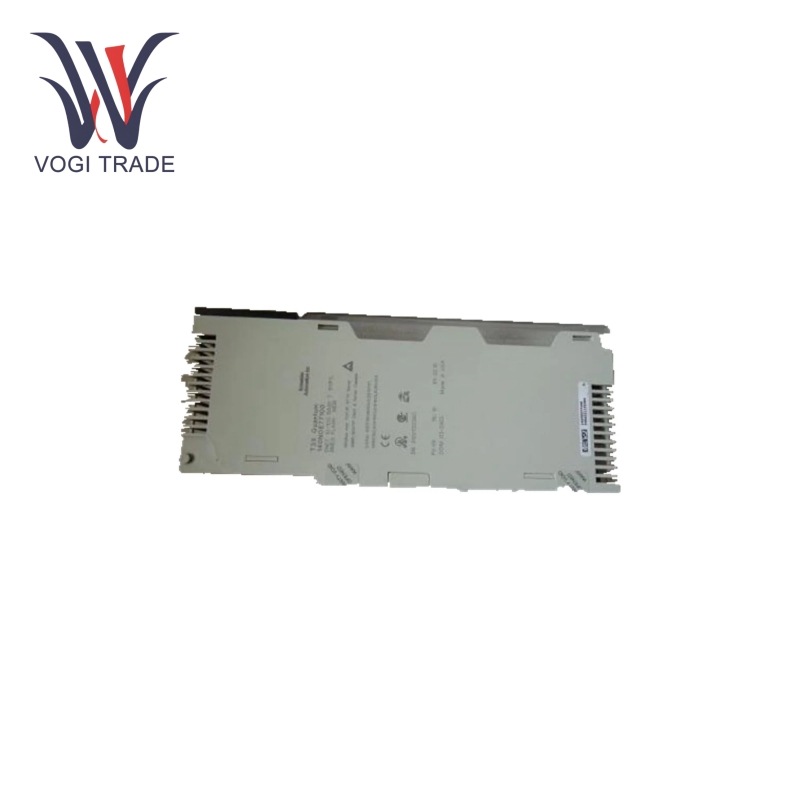

العلامة التجارية: شنايدرالوصف: مكرر الألياف البصريةالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: T / Tميناء الشحن: شنتشنSchneider 140NRP95400 عبارة عن وحدة مكرر ألياف بصرية عالية الأداء توفر تضخيمًا موثوقًا للإشارة ومناعة للضوضاء وتشخيصًا.
تصنيع |
شنايدر |
رقم الموديل |
140NRP95400 |
رقم الطلب |
140NRP95400 |
كتالوج |
الإدخال/الإخراج PLC |
بلد المنشأ |
فرنسا |
رمز النظام المنسق |
8517795000 |
البعد |
11*25*4 سم |
البعد التعبئة |
15*28*6 سم |
وزن |
0.6 كجم |
معلمات الاستخدام
متطلبات الطاقة:متطلبات التيار للحافلة هي 700 مللي أمبير، واستهلاك الطاقة 5 واط، وتيار التدفق 1 أمبير عند 5 فولت تيار مستمر.
نوع الموصل:يحتوي على موصلين من الألياف الضوئية من النوع LC وموصلين إيثرنت RJ45، وهما مناسبان للاتصال المباشر بكابلات الألياف الضوئية وشبكات إيثرنت.
نوع الألياف:يدعم Schneider 140NRP95400 كابلات الألياف الضوئية متعددة الأوضاع ويستخدم بشكل أساسي في أنظمة الاتصالات الصناعية التي تتطلب نقل لمسافات طويلة وتوافر نطاق ترددي واسع.
نعممنفذ التتابع الغنوصي:تحتوي الوحدة على منفذ مرحل تشخيصي مزود بوصلة مرحل مغلقة عادة ومقدرة بـ 220 فولت تيار مستمر 6 أمبير/30 فولت تيار مستمر 5 أمبير، مما يسهل تشخيص حالة المرحل والدوائر المرتبطة به.
وظائف المنتج
تضخيم الإشارة وتجديدها:بصفته مكررًا للألياف الضوئية، يمكن لـ Schneider 140NRP95400 تضخيم وتجديد الإشارات الضوئية المرسلة عبر مسافات طويلة للتغلب على توهين الإشارة وتشويهها، وبالتالي توفير اتصال موثوق به بين عقد RIO المختلفة أو قطاعات الشبكة.
مناعة الضوضاء:بما أن الإشارات الكهربائية معزولة عن التداخل الكهرومغناطيسي الخارجي، فإن مناعة الضوضاء للمعدات المثبتة يتم تعزيزها بشكل كبير. وهذا مهم جدًا في البيئات الصناعية، حيث يمكن أن يكون للضوضاء الكهربائية والتداخل الناتج عن المحركات ومحركات الأقراص والمعدات الأخرى آثار ضارة.
إنشاء الطوبولوجيا:بمساعدة هذه الوحدة، يمكن إنشاء طبولوجيا الشبكة التي لا يمكن تحقيقها باستخدام كابل محوري واحد. يمكن إنشاء تكوينات شبكة أكثر مرونة وتعقيدًا مثل طبولوجيا النجمة أو الحلقة أو الشجرة وفقًا للمتطلبات المحددة لأنظمة الأتمتة الصناعية.
القدرات التشخيصية:يمكن للإمكانيات التشخيصية المدمجة في Schneider 140NRP95400 اكتشاف الأخطاء أو الأعطال في شبكة الألياف الضوئية والإبلاغ عنها. تتضمن بعض الأمثلة على هذه المشكلات انقطاع الألياف أو ضعف الاتصالات أو تدهور الإشارة، مما يسمح بإجراء صيانة أسرع واستكشاف الأخطاء وإصلاحها لتقليل وقت توقف النظام.
التوافق:يتيح التوافق الكامل مع نظام التشغيل الآلي MODICON QUANTUM من شنايدر إلكتريك التكامل السلس مع أنظمة التحكم القائمة على شنايدر. سيمتد هذا التوافق إلى تكوين الأجهزة والبرامج، مما يبسط التكوين والبرمجة.
التطبيقات
الأتمتة الصناعية:في مصانع التصنيع، يوفر Schneider 140NRP95400 الاتصال الأساسي بين أجهزة الإدخال/الإخراج عن بعد وأجهزة الاستشعار والمحركات ونظام التحكم المركزي. فهو يضمن الاتصال السريع والموثوق مع أجزاء مختلفة من خط الإنتاج، مما يسمح بالمراقبة والتحكم في الوقت الفعلي للعمليات الرئيسية - التجميع والتعبئة ومعالجة المواد.
التحكم في العملية:في صناعات مثل المواد الكيميائية والصيدلانية ومعالجة الأغذية، حيث تتشابه المعايير الصناعية مع توقعات المستهلك ويتطلب التحكم الدقيق في متغيرات العملية دائمًا، تنقل الوحدة إشارات العملية من الأدوات الميدانية مثل أجهزة استشعار درجة الحرارة وأجهزة إرسال الضغط وأجهزة قياس التدفق إلى التحكم غرفة. تعمل تصحيحات التحكم هذه على تحسين جودة المنتج وكفاءة الإنتاج.
أتمتة البناء:وهذا يعني أنه في المباني التجارية الكبيرة أو المنشآت الصناعية، يمكن استخدام Schneider 140NRP95400 لدمج أنظمة التشغيل الآلي المختلفة للمباني مثل HVAC والتحكم في الإضاءة والتحكم في الوصول، بحيث يمكن دمج إدارة وتشغيل هذه الأنظمة، وبالتالي تحسين كفاءة الطاقة و تعزيز راحة الركاب.
في مجال توليد وتوزيع الطاقة:يتم استخدام الوحدات في منشآت الطاقة والمحطات الفرعية لربط مرحلات الحماية عن بعد والعدادات وغيرها من الأجهزة الإلكترونية الذكية للتحكم في النظام ومراقبته، وبالتالي ضمان اليقظة والحماية في الوقت المناسب لشبكة الطاقة والإدارة الفعالة لجميع عمليات توليد وتوزيع الطاقة.
