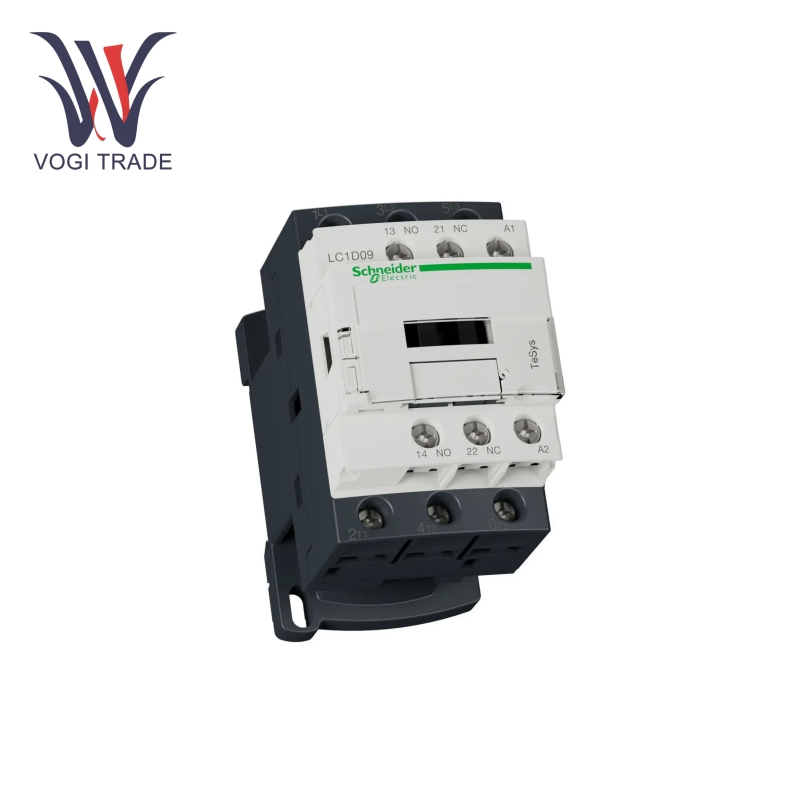

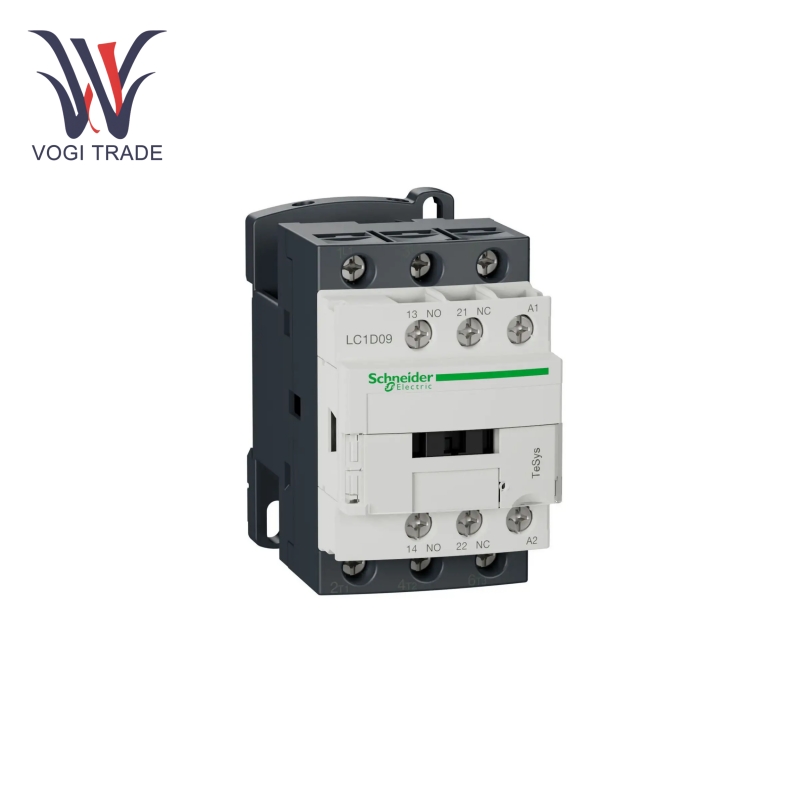

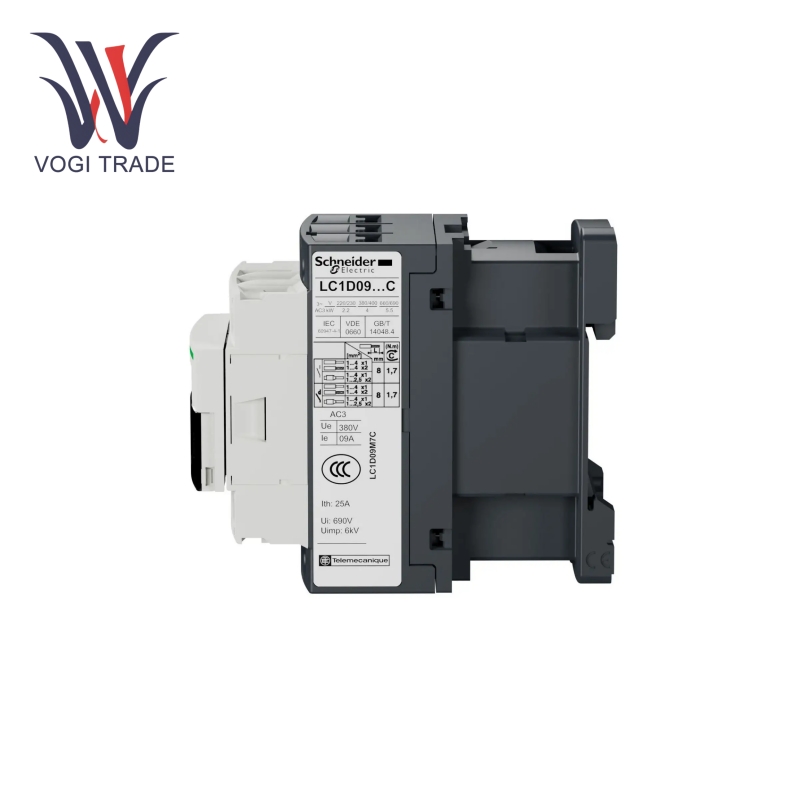

العلامة التجارية: شنايدرالوصف: قواطع التيار المترددالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 12مصطلح الدفع: T / Tميناء الشحن: شنتشنSchneider LC1D09M7C عبارة عن موصل عالي الجودة يتميز بأداء ممتاز ومعلمات استخدام معقولة، بما في ذلك مجموعة متنوعة من الفولتية والتيارات وقدرات تحمل التيار لتلبية احتياجات ظروف العمل المختلفة.
|
تصنيع |
شنايدر |
| رقم الموديل |
LC1D09M7C |
| رقم الطلب |
LC1D09M7C |
| كتالوج |
تيسيس د |
| بلد المنشأ |
فرنسا |
| رمز النظام المنسق |
8517795000 |
| البعد |
8*5*10 سم |
| البعد التعبئة |
10*8*12 سم |
| وزن |
0.6 كجم |
تصنيف المجلدtعمر:يبلغ الجهد المقدر لدائرة إمداد الطاقة 690 فولت تيار متردد (25...400 هرتز) أو 225 فولت تيار مستمر على الأقل. يعتمد ملف الجهد المعاملات بين 220 و 240 فولت.
التصنيف الحالي:التيار المقنن تحت تنشيط التيار المتردد هو 9 أمبير ≥440 فولت، أفقيًا. النطاق الحالي المقدر الذي يستخدمه AC-1 هو 25 أمبير ≥440 فولت.
تصنيف وقت قصير الصمود الحالي:105 أمبير لمدة 10 ثواني. عندما تكون درجة الحرارة أقل من 40 درجة مئوية، تكون 210 أمبير لمدة ثانية واحدة في دائرة إمداد الطاقة و30 أمبير لمدة 10 دقائق المتبقية. في دائرة الإشارة، يكون تيار الصمود القصير المقدر 100 أمبير لمدة ثانية واحدة، و120 أمبير لمدة 500 مللي ثانية، و140 أمبير لمدة 100 مللي ثانية. جهد دائرة التحكم هو 230 فولت تيار متردد، 50/60 هرتز.
التيار الحراري التقليدي:25 أمبير لدوائر الطاقة عند درجة حرارة أقل من 60 درجة مئوية؛ 10 أمبير للدوائر الأخرى غير الكهربائية عند درجة حرارة أقل من 60 درجة مئوية.
الحياة الميكانيكية والكهربائية:15 مليون مرة للحياة الميكانيكية، و600000 مرة للحياة الكهربائية عند 25 أمبير عند جهد مقنن لا يتجاوز 440 فولت تحت ظروف AC-1، و2 مليون مرة عند 9 أمبير عند مستوى جهد أقل من 440 فولت تحت ظروف AC-3.
مقاومة:في دائرة القدرة، متوسط المقاومة هو 2.5 mO عند Ith 25 A و50 Hz. جهد العزل المقدر: 690 فولت للدوائر المتصلة بالطاقة والإشارات.
دفعة تصنيف تحمل الجهد:6 كيلو فولت.
وظيفة
التحكم في إمدادات الطاقة:يمكن لـ Schneider LC1D09M7C التحكم في الدوائر الكهربائية من التشغيل إلى الإيقاف، وخاصة المحركات والسخانات والأدوات الآلية وأجهزة الطاقة المختلفة وما إلى ذلك. وهو مناسب للتحكم في التيارات والفولتية الأكبر بكفاءة تحكم عالية.
الزائد وحماية ماس كهربائى:يوفر التيار والمعلمات التي تتحمل الزمن القصير حماية معينة من الحمل الزائد وقصر الدائرة للخط. عندما يكون التيار غير طبيعي، فإنه يمكن أن يخفف من تلف المعدات إلى حد ما ويحمي الخط والمعدات ذات الصلة.
حماية التعثر ذات الجهد المنخفض:تضمن هذه الوظيفة كميًا أنه عندما يكون الجهد أقل من قيمة معينة محددة مسبقًا، فإنه سيتم قطع الخط تلقائيًا لتجنب تلف المعدات بسبب التشغيل منخفض الجهد.
إشارة الإرسال والتحكم:جهاز يستخدم للتحكم في خط إمداد الطاقة الرئيسي، بالاشتراك مع عناصر التحكم الأخرى، يقوم بإخراج إشارات النقل والتحكم في نظام التحكم لتحقيق وظائف تحكم وعمليات منطقية أكثر تعقيدًا.
نطاق التطبيق
عملية الإنتاج الصناعي: يتم استخدامها للتحكم في خط الإنتاج، بما في ذلك تشغيل وإيقاف المحركات مثل الناقلات وآلات العمل وآلات التعبئة والتغليف لضمان التقدم الطبيعي لعملية الإنتاج.
أتمتة البناء:يتم استخدامها للتحكم في إمدادات الطاقة لأنظمة الإضاءة وأنظمة تكييف الهواء وأنظمة المصاعد لتحسين كفاءة استخدام الطاقة ومستوى الإدارة وضمان إدارة المبنى.
توزيع الطاقة:يتم استخدامها للتحكم في توصيل وفصل مصدر الطاقة لضمان سلامة واستقرار شبكة الطاقة.
بالإضافة إلى ذلك، يمكن استخدامها أيضًا في معالجة المياه والتعدين والنقل وغيرها من الصناعات للتحكم في تشغيل الأنظمة والمعدات المختلفة.
