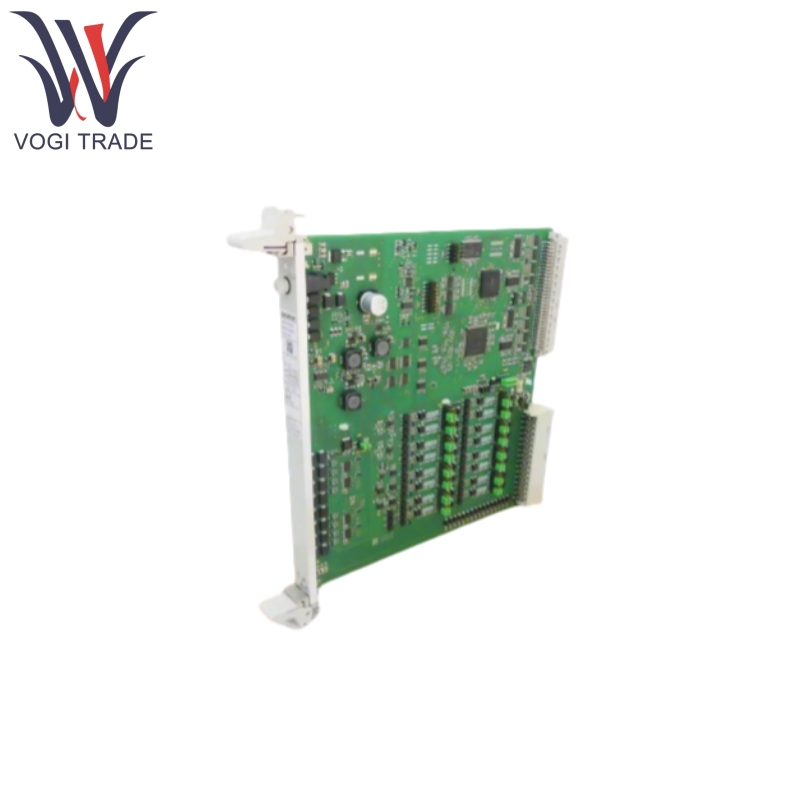

Siemens 6dp1210-7Ba

ميزات المنتج

يتم توصيل أجهزة استشعار الحقل (على سبيل المثال ، PT100 ، 4-20 Ma) بجهاز Siemens 6dP1210-7BA عبر الموصل الأمامي (على سبيل المثال 6ES7 392-1AJ00-0AA0).

يقوم Siemens 6dP1210-7BA بتصفية الإشارة الأولية ، ويضخّها ، ويحولها إلى A/D ، وتخرج إشارة رقمية إلى PLC.

يعوض Siemens 6DP1210-7BA تلقائيًا عن أخطاء درجة الحرارة في الموصل عندما يتم إدخال المزدوجات الحرارية.

يتواصل Siemens 6dp1210-7BA مع وحدات تحكم PCS 7 (مثل وحدة المعالجة المركزية 410/416) عبر Profibus DP أو ProfInet (وحدة الواجهة المطلوبة).

يتم الإبلاغ عن رسائل الصدع إلى وحدة المعالجة المركزية عبر مقاطعة تشخيصية ، والتي تؤدي إلى إنذار النظام.

وظائف المنتج

يتميز Siemens 6dp1210-7BA بمدخلات معزولة من 8 قنوات ، ودعم الإشارة ، ودقة عالية ، وتشخيصات عالية ، وأبرز تقنية.

مدخلات معزولة 8 قنوات:

يتم عزل كل قناة بشكل مستقل (بين القنوات وبين القنوات والطائرة الخلفية) لمنع الحديث المتبادل.

أنواع الإشارات المدعومة:

الجهد: ± 10 V ، ± 5 V ، 1-5 V ، 0-10 V

الحالي: 0-20 مللي أمبير ، 4-20 مللي أمبير (مدعوم الكشف عن الأسلاك المكسورة)

المقاومة: 2/3/4-wire (على سبيل المثال PT100 ، PT1000)

المزوم الحراري: J ، K ، L ، N ، E ، S ، R ، T ، U ، B Type (مع تعويض النهاية الباردة)

دقة عالية:

خطأ أساسي: ± 0.05 ٪ (التيار/الجهد)

انجراف درجة الحرارة: <± 0.005 ٪/K.

تشخيصات عالية:

الإنذارات في الوقت الفعلي لانقطاع القناة ، وزيادة المدى ، والدوائر القصيرة ، وفشل الأجهزة.

دعم مؤشر حالة LED SF (فشل النظام).

النقاط البارزة الفنية:

المناعة: يتوافق مع معايير IEC 61000-6-2/6-4 EMC الصناعية ، يكون تصفية الإدخال قابلة للتكوين (قمع تداخل التردد الصناعي).

Hot-swappable: يدعم استبدال الوحدات النمطية أثناء التشغيل (تصريح تكوين النظام).

دعم التكرار: قابلة للتكوين كإدخال/إخراج زائدة عن الحاجة (مع وحدة تحكم زائدة عن الحاجة).

معلمات المنتج

التفاصيل التالية من Siemens 6DP1210-7BA.
